LED节日彩灯控制器五

出处：3842时间：2008-08-30

　　本例介绍的LED节日彩灯控制器，以CD4069六非门集成电路和晶体管为主要元器件制作而成，它可控制4路发光二极管 (每路50只)闪烁发光，可作为节日彩灯或广告装饰彩灯。
　　电路工作原理

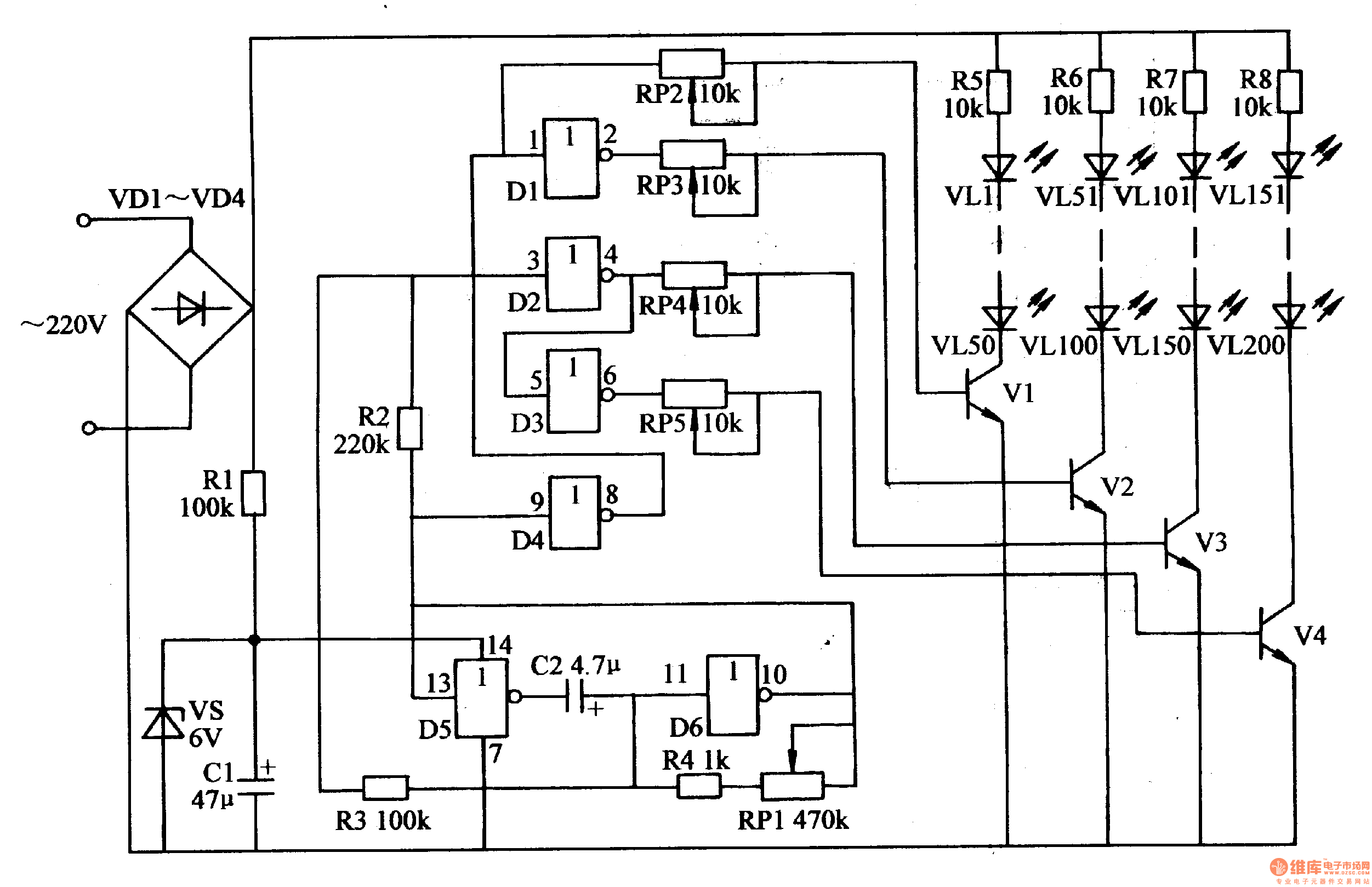

　　该LED节日彩灯控制器电路由电源电路、振荡器和LED驱动控制电路组成:如图1-164所示。

　　电源电路由整流二极管VDl-VD4、限流电阻器Rl、稳压二极管VS和滤波电容器Cl组成。
　　振荡器由非门集成电路IC(Dl-D6)内部的D5、D6和电阻器R3、R4、电容器C2、电位器RPl组成。
　　LED驱动控制电路由电阻器R2、R5-R8、IC内部的Dl-D4、可变电阻器RP2-RP5、晶体管Vl-V4和发光二极管VLl-VL2O0组成。为简化电路，图中VL2-VL49和VL52-VL99、VL102-VLl49、VLI52-VLl99未画出。
　　交流220V电压经VDl-VD4整流后，一路直接供给LED驱动电路;另一路经Rl限流降压、VS稳压及Cl滤波后，为IC提供+6V工作电压。
　　振荡器通电工作后，输出低频振荡信号。该低频振荡信号经Dl-D4反相处理后，分别经RP2-RP5加至Vl-V4的基极，使Vl-V4交替导通，VLl-VL5O、VLl-VLlOO、VLlO1-VLl5O、VLl51-VL2O0交替发光。
　　调节RPl的阻值，呵改变振荡器的工作频率，从而改变LED发光二极管闪烁发光的效果。
　　元器件选择
　　R1选用1/2W金属膜电阻器;R2-R4选用1/4W金属膜电阻器或碳膜电阻器;R5-R8选用5W金属膜电阻器或线绕电阻器。
　　RPl选用小型实心电位器;R口-RP5均选用膜式可变电阻器。
　　Cl选用耐压值为25V以上的铝电解电容器;C2选用耐压值为63V的钮电解电容器。
　　VDl-VD4均选用lN5406型硅整流二极管。
　　VS选用1N4735型硅稳压二极管。
　　VLl-VL2O0均选用φ8mm或φ12mm的发光二极管。
　　Vl-V4选用3DDl5或DDO3型硅NPN晶体管。
　　IC选用CD4069或CC4069、MCl4069型六非门集成电路。
