自动喷灌控制器 五

出处:leech42时间:2008-08-28
  本例介绍一款采用非门数字集成电路制作的自动喷灌控制器,它能根据土壤湿度来自动控制喷水设施,可用于苗圃、花园及农作物的喷灌控制。
  电路工作原理

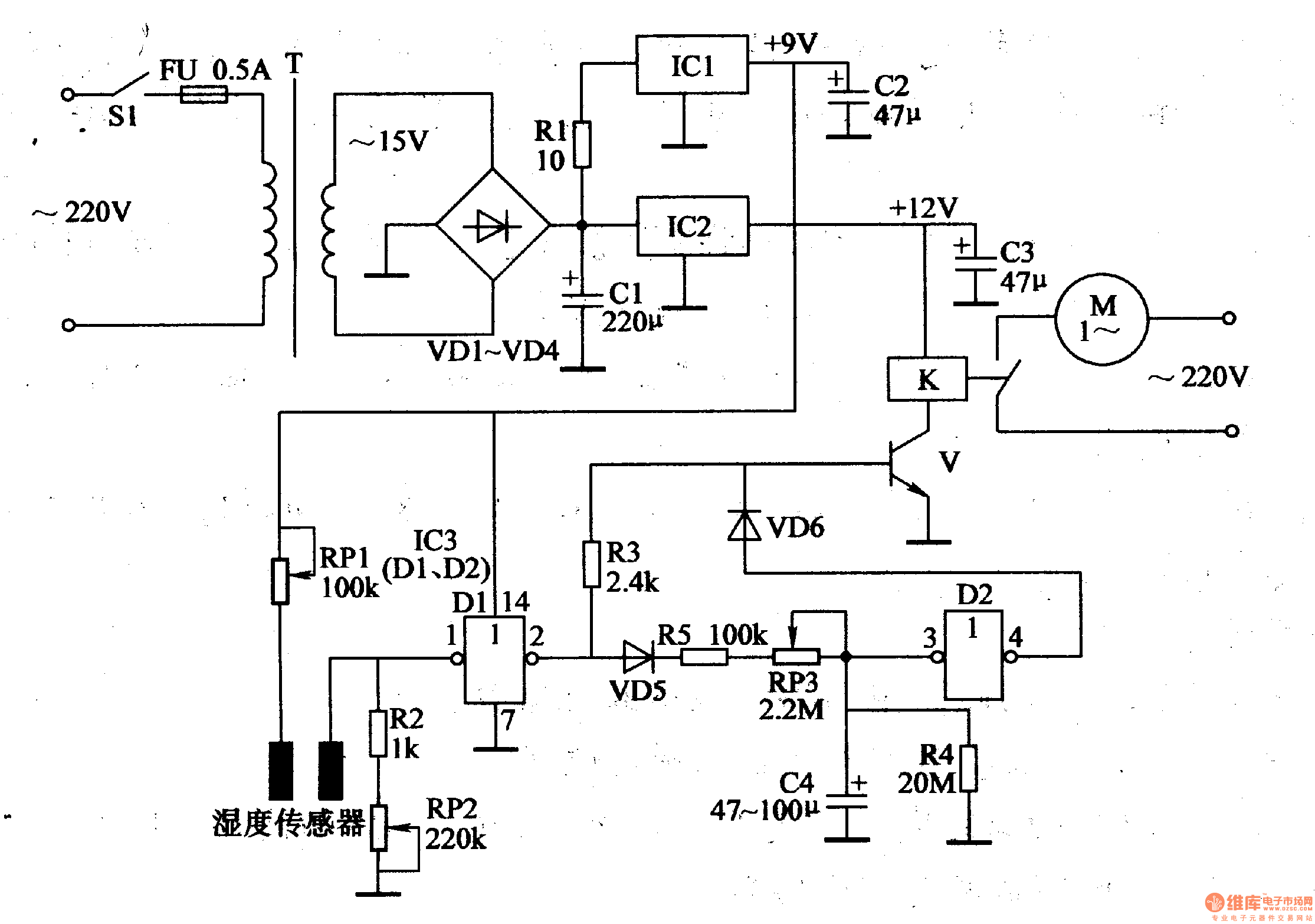

  该自动喷灌控制器电路由电源电路和湿度检测控制电路组成,如图4-84所示。

  电源电路由电源变压器T、整流二极管VDl-VD4、滤波电容器Cl-C3和三端集成稳压器ICl、lC2等组成。
  湿度检测控制电路由湿度检测器、非门集成电路IC3(Dl、D2)、晶体管V、继电器K及有关外围元器件组成。
  交流220V电压经T降压、VDl-VD4整流、ICl和IC2稳压后,产生+l2V电压和+9V电压,分别供给继电器K和IC3。
  将湿度检测器两探头插入适当位置的土壤中(两探买相距1-2mm),对土壤的湿度进行检测。在土壤湿度较大、达到设定标准时,湿度检测器两探头之间的电阻值变小,使非门Dl的输入端变为高电平,输出端为低电平,V截止,继电器K不动作,水泵电动机M不工作。
  当土壤湿度减小时,湿度检测器两探头之间的电阻值增大,使非门Dl的输入端变为低电平,输出端变为高电平,便V导通,K吸合,水泵电动机通电工作,喷灌设施开始喷灌。
  非门Dl输出的高电平还经二极管VD5、电阻器R5、电位器RP3对电容器C4充电。当C4充电结束后,非门D2的输入端变为高电平,输出端变为低电平,使二极管VD6导通,V截止,继电器K释放,水泵电动机M停止工作。若此时湿度检测器两探头之间的电阻值仍大于设定值,则V再次导通,重复上述工作过程,直到两探头之司的电阻值低于设定值。
  电位器RPl、RP2用来设置湿度检测器两探头司的电阻值。使非门Dl的输入端在高于该设定电阻值时为低电平,低于该设定电阻值时为高电平。
  RP3用来设定自动喷水的时司。
  元器件选择
  Rl选用功率为1/2W碳膜电阻器;R2-R5均选用1/4W碳膜电阻器。
  RPl-RP3均选用小型合成膜电位器。
  Cl-C4均选用耐压值为25V的铝电解电容器。
  VDl-VD4均选用lN5401型硅整流二极管;VD5、VD6均选用1N4148型硅开关二极管。
  V选用3DGl2、BC547、S805O或C8050等型号的硅NPN型晶体管。
  ICl选用LM7809型三端集成稳压器;IC2选用LM7812型三端集成稳压器;IC3选用CD4069或CC4069、MC14069型非]集成电路。
  K选用l2V直流继电器 (若用于控制较大功率的三相交流潜水泵,则应加装交流接触器,用K的常开触头控制交流接触器线圈,用交流接触器的控制触头控制三相交流潜水泵)。
  T选用5-lOW;二次电压为l5V的电源变压器。
  湿度检测器的两探头可采用两根各长4Ocm的金属棒制作。
