本例介绍的交流稳压器采用100-200W的电源变压器和分立元器件制作，具有电路简单、取材容易等特点，可供市电电压略低 (190-220V之间)地区的家庭使用。
　　电路工作原理

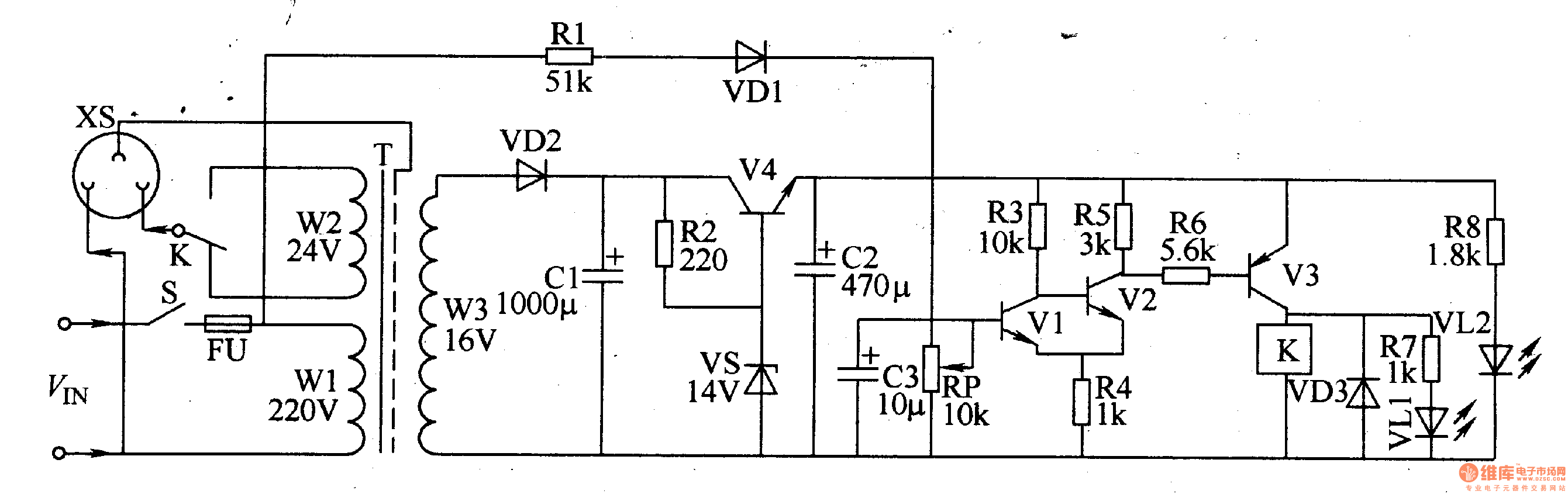

　　该交流稳压器电路由电源电路和电压检测控制电路组成，如图5-48所示。

　　电源电路由电源开关S、熔断器FU、变压器T、二极管VD2、电容器Cl-C3、电源指示发光二极管VL2、电源调整管V4、电阻器R2、R8和稳压二极管VS组成。
　　电压检测控制电路由电阻器Rl、R3-R7、电容器C3、电位器RP、晶体管Vl-V3、继电器K、二极管VDl、VD3和发光二极管VLl组成。
　　接通电源开关S，输人交流电压 (190-220V)经T降压、VD2半波整流、Cl滤波及VS和V4稳压调整后，为Vl-V3和K提供工作电压，同时将VL2点亮。
　　加在变压器T的Wl绕组上的交流电压还经Rl限流降压、VDl整流、C3滤波及RP分压后，在Vl的基极产生取样电压。
　　当输人交流电压为190-2OOV时，Vl截止，V2和V3导通，K通电吸合，其常开触头接通，输人交流电压经T的WI、W2绕组串联升压为220V左右后输出;同时VLl点亮。
　　当输人交流电压升高至2lOV时，Vl导通，使V2和V3截止，K释放，其常开触头断开，常闭触头接通，输人交流电压不经升压而直接输出;同时VLl熄灭。
　　元器件选择
　　Rl选用lW金属膜电阻器;R2-R8均选用1/4W金属膜电阻器。
　　Rp选用膜式可变电阻器。
　　Cl－C3均选用铝电解电容器，Cl的耐压值为25V，C2的耐压值为16V，C3的耐压值为5OV。
　　VDl-VD3选用1N4001或1N4007型硅整流二极管。
　　VS选用1/2W、l4V的硅稳压二极管，例如lN5244A等型号。
　　VLl和V愧均选用p5mm的普通发光二极管，VLI为红色，VL2为绿色。
　　Vl、V2和V4选用2SCl815或3DGl30D、S8050等型号的硅NPN晶体管;V3选用2SAlO15或3CG8550、C8550型硅PNP晶体管。
　　T选用l00。2OOW、二次电压为24V和l6V的电源变压器，使用时应将其Wl、W2绕组的两个异名端连接在一起。
　　K选用4098或4099型12V直流继电器。
　　电路调试
　　调试时，用调压器将该交流稳压器的输人交流电压调至2OOV，调节RP使Vl截止。
　　然后调整R5(先用电位器代用，调整完后再换为固定电阻器)的阻值，使Vl在输人交流电压升高至210V时导通。
　　反复调节RP和R5的阻值，使继电器K在输人交流电压电压低于2OOV时吸合、高于2I0v时释放即可。
