交流稳压器 五

出处:hdzjd时间:2008-08-26

  本例介绍一款升压式交流稳压器,其输人电压为150-230V,输出电压为220(1土5%)V,可用于供电电压不稳定、电压偏低地区的家庭使用。
  电路工作原理

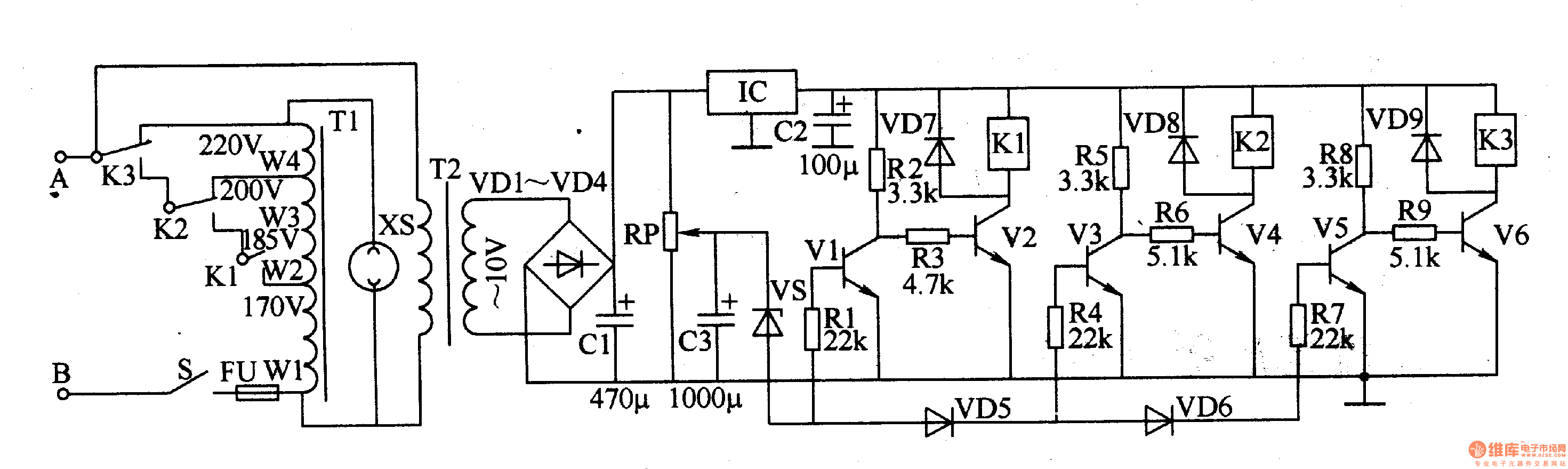

  该交流稳压器电路由电源电路、电压检测电路和升压控制电路组成,如图5-44所示。



  电源电路由电源开关S、熔断器FU、电源变压器T2、整流二极管VDl-VD4、滤波电容器Cl、C2和三端稳压集成电路IC组成。
  电压检测电路由电位器RP、电容器C3、稳压二极管VS、电阻器Rl、R4、R7、二极管VD5、VD6和晶体管Vl、V3、V5组成。
  升压控制电路由晶体管V2、V4、V6、电阻器R2, R3、R5、R6、R8、R9、二极管VD7-VD9、继电器Kl-K3和自椭调压变压器Tl组成。
  接通电源开关S后,交流220V电压经皿降压、VDl-VD4整流、Cl滤波后分为两路:一路经RP分压后作为电压检测电路的取样电压,另一路经IC稳压后产生+6V电压,供给Vl-V6和KI-K3。
  在市电为正常值 (交流220V)时,C3两端电压为10·4V,此时VS、Vl、VD5、VD6和V3、V5均导通,V2、V4和V6截止,继电器Kl-K3均处于释放状态,输人交流电压经K3的常闭触头直接输出至电源输出插座XS。
  在市电为交流2OOV左右时,C3两端电压低于或等于9·7V左右,Vl、VD5和V3导通,VD6和V5截止,V6导通,K3吸合,其常开触头接通,常闭触头断开,输人交流电压经Tl的W4绕组升压为交流220V后输出。
  源应用电路
  在市电为交流185V左右时,二极管VD5、VD6和V3、V5均截止,V4和V6导通,K2和K3均吸合,输入交流电压经Tl的W3、W4绕组升压为交流220V后输出。
  在市电为交流170V左右时,VS和Vl、V3、V5均截止,V2、V4和V6均导通,Kl-K3均吸合,输人交流电压经Tl的W2-W4绕组升压为交流220V后输出。
  元器件选择
  Rl-Rg选用1/4W碳膜电阻器或金属膜电阻器。
  RP选用1-2W的线性电位器。
  Cl-C3均选用铝电解电容器,Cl耐压值为25V,C2和C3的耐压值为16V。
  VDl-VD4和VD7-VD9选用1N4001或lN4007型硅整流二极管,VD5和VD6均选用IN4148型硅开关二极管。
  VS选用1/2W、7·4-7·8V的硅稳压二极管,例如2CWl、2CWl5、2CW2lD等型号。
  Vl、V3和V5选用S9013或3DG9013型硅NPN晶体管;V2、V4和V6选用C8050或S8050、3DG8050型硅NPN晶体管。
  IC选用LM7806型三端稳压集成电路。
  Kl-K3均选用JZC2IF型6V直流继电器。
  Tl用90-12OW的变压器铁心制成。WI绕组用φO·59-φ0·81mm的漆包线绕648匝;W2和W3绕组均用φ0·86-φO·93mm的漆包线绕57匝;W4绕组用φ1-φ1·lmm的漆包线绕76匝。T3选用2-3W、二次电压为10V的电源变压器。
  S选用单极交流电源开关,其触头电流负荷应为lOA以上。
