本例介绍的可调直流稳压电源电路，具有过电流保护功能，其输出电压为0-20V连续可调的稳定直流电压，输出电流为2A，可作为手机、无绳电话机的维修电源，也可用于小容量蓄电池充电。
　　电路工作原理

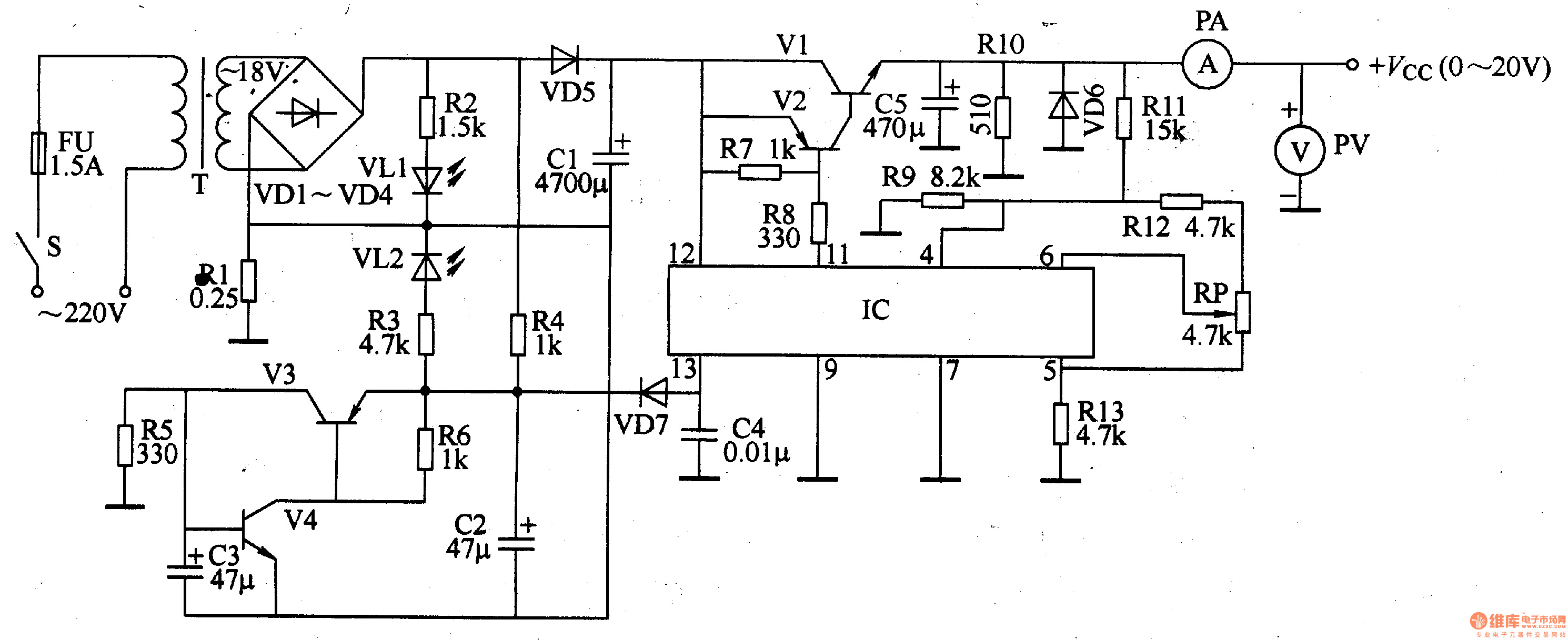

　　该可调直流稳压电源电路由电源变换电路、稳压调整电路和过电流保护电路组成，如图5-13所示。

　　电源变换电路由电源开关S、熔断器FU、电源变压器T、VDl-VD5、电阻器Rl、R2、电源指示发光二极管VLl和滤波电容器Cl组成。
　　 稳压调整电路由稳压集成电路IC、电源调整管Vl、V2、电阻器R7-R13、电位器RP、二极管VD6、电容器C4、C5组成。
　　过电流保护电路由IC第13脚内电路、晶体管V3、V4、电阻器Rl、R3-R6、电容器C2-C4、二极管VD7和发光二极管VL2组成。
　　接通电源开关S，交流220V电压经T降压、VDl－VD4整流后，一路经R2将VLl点亮;一路经R4加至V3的发射极，同时将VL2点亮;另一路经VD5和Cl隔离、滤波后，产生+23V左右的电压，加至IC的l2脚和Vl的集电极。该+23V电压经稳压调整电路稳压调整后，从Vl的发射极输出稳定的直流电压。
　　调整RP的阻值，可使输出电压在0-+2OV范围内连续变化。
　　IC内部包含起动电路、恒流源、基准稳压源和过电流保护等电路。在负载电流正常时，Rl两端电压降低于0·6V，V3、V4和VD7均处于截止状态，lC3的13脚为高电平，11脚输出的控制电压低于22V。
　　当负载出现过电流或短路故障、便Rl两端电压高于0·6V时，V3和V4导通，使V愧熄灭，VD7导通，IC的13脚变为低电平，IC内部的过电流保护电路动作，其11脚输出23V高电压，使Vl和V2截止，直流稳压电源无电压输出。
　　元器件选择
　　Rl选用5W线绕电阻器;R2-R6、R8、R9、Rll和Rl2均选用1/4W金属膜电阻器;R7选用1/2W金属膜电阻器;RlO选用lW金属膜电阻器。
　　RP选用精密合成膜电阻器。
　　Cl-C3和C5均选用耐压值为5OV的铝电解电容器;C4选用独石电容器。
　　VDl-VD5选用IN5406或1N5408型硅整流二极管;VD6选用1N4001或1N4007型硅整流二极管;VD7选用1N4148型硅开关二极管。
　　VLl和VL2均选用φ3mm的高亮度发光二极管。
　　VI选用2SC2819或2N3395型硅NPN大功率晶体管;V2选用2SA966或BC488、3CA683型PNP晶体管;V3选用C8550或S8550、3CG8550型硅PNP晶体管;V4选用S8050或C8050、3DG8050型硅NPN晶体管。
　　IC选用LM723或MCl723型通用稳压集成电路。
　　T选用40-5OW、二次电压为l8V的电源变压器。
　　S选用5A、250V的电源开关。
　　PA选用0-5A直流电流表。
　　PV选用0-25V直流电压表。
