断线式防盗报警器 四

出处:jinxie0731时间:2008-08-24

  本例介绍一款采用分立元器件制作的断线式防盗报警器,它具有耗电省 (静态电流低于lmA认)、误报率低等特点,可用于瓜果园、鱼塘、养殖场、粮食仓库、车库等需要防盗的场所。
  电路工作原理

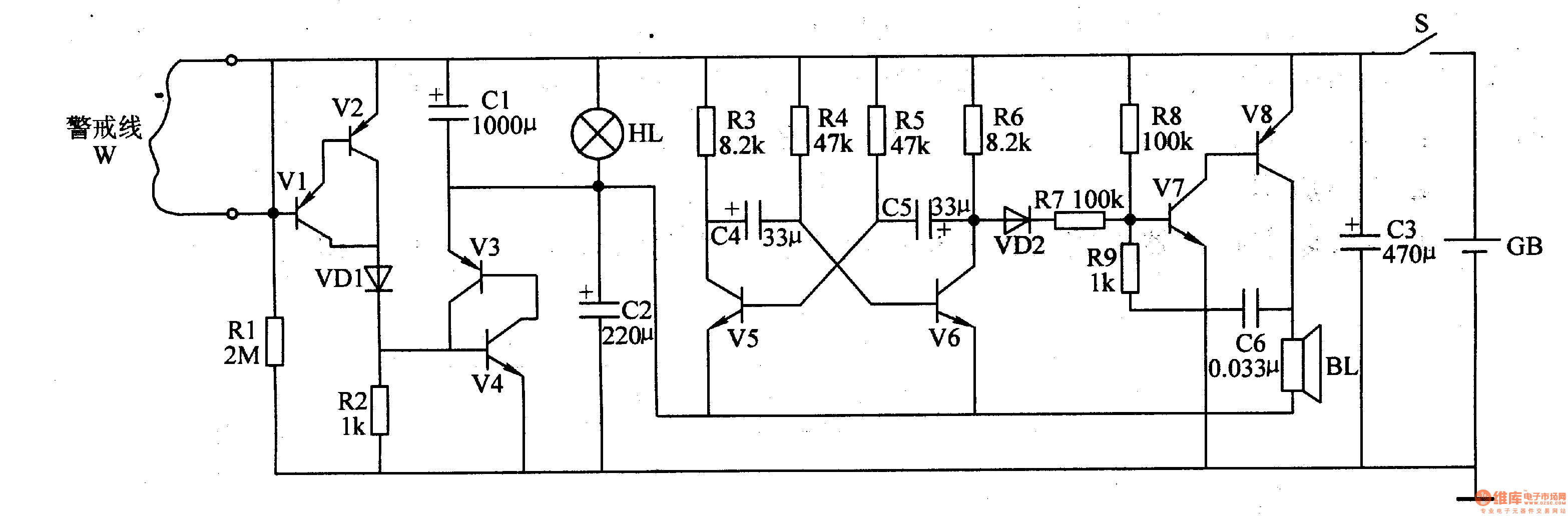

  该断线式防盗报警器电路由触发器、多谐振荡器和音频放大器等组成,如图6-4所示。


  触发器电路由警戒线W(或警戒开关)、晶体管Vl-V4、电阻器Rl、R2、二极管VDl、电容器Cl、C2和指示灯HL组成。
  多谐振荡器由晶体管V5、V6、电阻器R3-R6和电容器叫、C5组成。
  音频放大器电路由晶体管V7、V8、二极管VD2、电阻器R7-Rg、电容器C6和扬声器BL组成。
  接通电源开关s,因警戒线w(或警戒开关)处于短路状态,Vl-V4均截止,HL不亮,多谐振荡器处于停振状态,音频放大器不工作,BL不发声。
  当警戒线W被窃贼弄断 (或门、窗等被撬开,使动断型警戒开关断开)时,Vl和V2导通,使v3和V4受触发而导通,HL点亮,多谐荡器振荡工作。它产生的振荡信号经音频放大器放大后,驱动BL发出高,低两种音调变化的报警声。此时,即使窃贼重新接好警戒线,也不会中断报警声。只有将电源开关s关闭后再接通,才能解除报警。
  元器件选择

  Rl-Rg选用178W碳膜电阻器或金属膜电阻器
  Cl-C5均选用耐压值为lOV以上铝电解电容器;C6选用独石电容器或涤纶电容器。
  VDl和VD2均选用1N4148或2CKl7型硅开关二极管。
  Vl、V2选用3CG2l或S9012型硅PNP晶体管;V3选用3CG23或S8550型硅PNP晶体管;V4和V7选用C8050或3DG8050、3DGl2型硅NPN晶体管;V5和V6选用3DG6或S9013型硅NPN晶体管;V8选用3AX31或3AX81、3AX83型锗PNP晶体管。
  BL选用0.25-0.5W、8Ω的电动式扬声器。
  HL选用0.lA、6.3V的小电珠。
  S选用单极式双位开关。
  GB选用6V直流稳压电源或4节1号电池。
  警戒线使用细漆包线,长可达2km;若用于门、窗等处的防盗,可选用动断型按钮。
