相线、零线接反自动矫正器 二

出处:davali时间:2008-08-24

  本例介绍一种触摸控制型相线、零线接反自动矫正器,使用者只要在将电源插头接人市电的同时,手摸触摸片,即可实现市电相线、零线接反自动矫工。
  电路工作原理

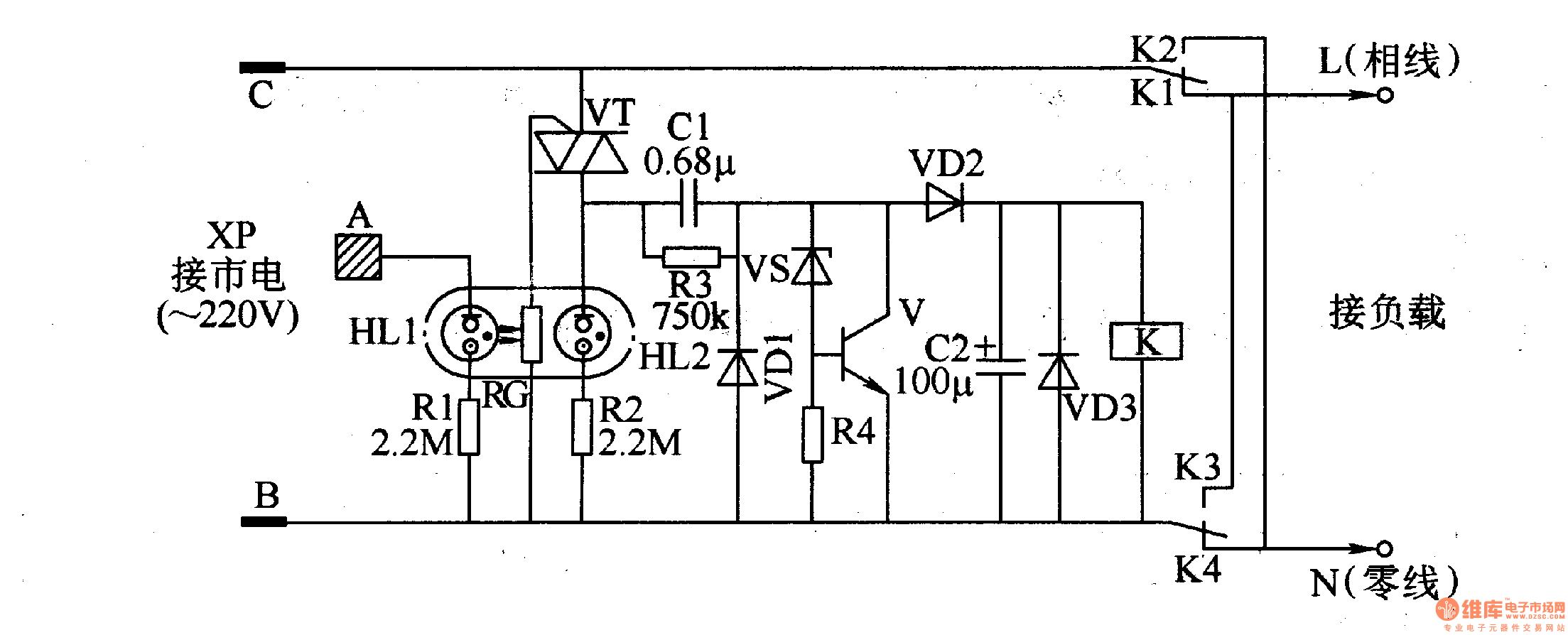

  该相线、零线接反自动矫正器电路由触摸,光控电路、电源电路和转换电路组成,如图5-182所示。

  触摸/光控电路由触摸片A、光敏电阻器RG、氖指示管HLl与HL2、电阻器Rl与R2和双向晶闸管VT组成。将RG、HLl和H愧用黑胶布包在一起,构成光糯合器件。
  电源电路由降压电容器Cl、泄放电阻器R3、整流二极管VDl与VD2、稳压二极管VS、晶体管V和滤波电容器C2等组成。
  转换电路由继电器K和二极管VD3组成。
  在使用者将电源插头XP(C、B是两个电极片)接入市电的同时,手摸触摸电极A,若C电极接的是市电的相线,B电极接的是市电的零线,则HLl和HL2均不亮,VT截止,继电器K不动作,市电通过继电器K的常开触头Kl和K4送给负载 (用电设备),即L端接相线、N端接零线。
  若C电极接的是市电的零线,B电极接的是市电的相线,则HLl发光,RG受光照射而阻值变小,使VT受触发而导通,交流220V电压经Cl降压、VDl和VD2整流、VS和V稳压、C2滤波后,产生直流l2V电压,使继电器K吸合,其常闭触头Kl和K4断开,常开触头K2和K3接通,C、B两电极分别通过触头K2.K3与L、N端相连,自动保持L端为相线、N端为零线。在VT导通的同时,HL也发光,因此即使使用者的手离开触摸电极A后,继电器K仍能维持吸合状态,从而实现了在市电线、零线接反自动矫正的目的。
  元器件选择
  Rl、R2和R4均选用1/4W碳膜电阻器或金属膜电阻器;R3选用1/2W碳膜电阻器或金
属膜电阻器。
  RG选用MG45型系列光敏电阻器。
  Cl选用450V以上的涤纶电容器或CBB电容器;C2选用耐压值为25V的铝电解电容器。
  VDI、VD2和VD3均选用1N4007型硅整流二极管。
  VS选用lW、l2V稳压二极管。
  V选用S9013或3DGl2型硅NPN型晶体管。
  VT选用lA、400V双向晶闸管。
  K选用l2V、触头电流为3A以上的直流继电器。
  触摸片A可采用铜片,用环氧树脂粘在电源插头XP的外表面上。
  电源线可采用三芯电缆 (3根线分别是A、B、M)。
