准同期并网控制电路

出处:keren时间:2008-08-23

    准同期并网是指发电机在加励磁 (即空载电压)情况下,严格按照并网条件 (即频率相同、电压大小和相位相同、相序一致)进行并网。
    电路工作原理

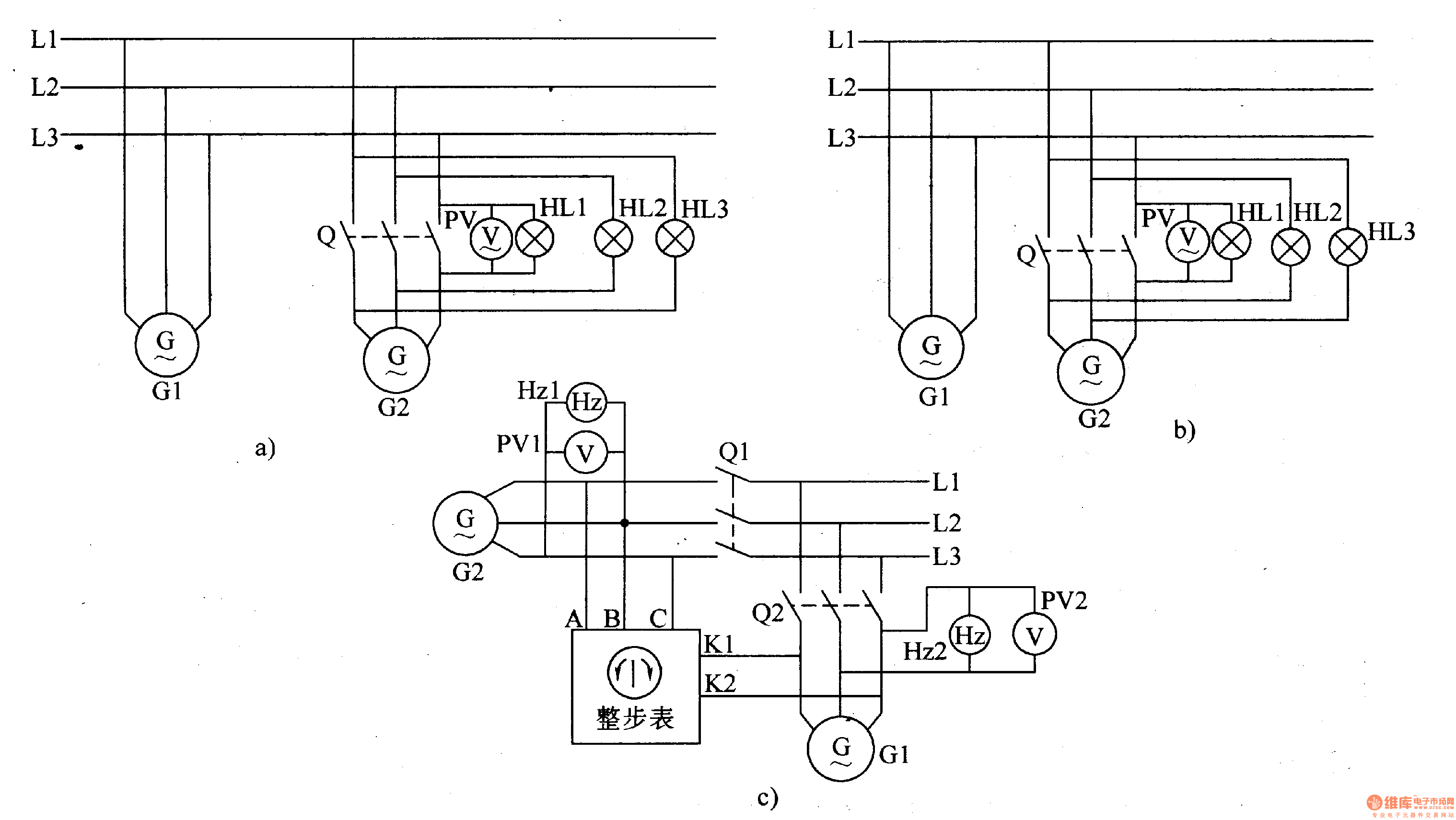

    常用的准同朔并网电路有旋灯法并网电路、暗灯法并网电路和整步表法并网电路等几种,如图5-164所示。

    暗灯法并网电路由运行发电机组Gl、待并网发电机组G2、并网控制刀开关Q、同期灯HLl-HL3和零值电压表PV组成。HLl-HL3分别接到待并网发电机组和已运行发电机组供电系统相对应的相上,零值电压表PV可并接在HLl-HL3中任一个灯上。
    旋灯法并网电路也由并网控制刀开关Q、已运行发电机组Gl、待并网发电机组G2、同期灯HLl-HL3和零值电压表PV组成。与暗灯法并网电路不同的是,仅HLl直接接到待并网发电机组和已运行发电机组供电系统相对应的L3相上,而HU和HL3交叉接到待并网发电机组和已运行发电机组供电系统的两侧,它利用灯光旋转的快慢来反映Gl和G2频率差
的大小。
  整步表法并网电路由整步表 (一种专门为发电机并网用的同步指示表,使用时安装在同期盘或控制屏上)、并网控制刀开关Ql、已运行发电机组Gl、待并网发电机组G2和频率表Hzl、Hz2、电压表PVl、PV2组成。
  采用暗灯法并网电路时,应调整待并网发电机组G2的转速,当HLl-HL3均熄灭,PV指示为0时,即可将Q接通,合闸并网。
  采用旋灯法并网电路时,应调整待并网发电机组G2的转速,当PV指示为O、HLl熄灭、HL2和HL3的亮度相同时,即可合闸并网。与暗灯法并网电路相比,旋灯法并网电路克服了同期灯在电压过低时不发亮的缺点。
  整步表法并网电路具有接线简单、便于安装和观察等优点。在使用时,整步表的指针随着待并网发电机组G2的频率和已运行发电机组Gl的频率变化而变化。当G2的频率高于Gl的频率时,指针指向"快"方向旋转;当G2的频率低于Gl的频率时,指针指向"慢"方向旋转。调整G2的转速,当G2与Gl的频率、电压一致时,整步表的表针由慢向快的方向
缓慢旋转,快要指在表盘中间零位置 (即同步位置,通常用红线或黑线标注)时,即可接通Ql,合闸并网。
  元器件选择
  各电路中的刀开关Q(或Ql、Q2)应根据待并网发电机组的功率和负载功率选用。
  旋灯法并网电路和暗灯法并网电路中的HLl-HL3均选用220V、l0-60W的白炽灯泡;PV选用0-5OV交流电压表
  整步表并网电路中的PVI和PV2选用0-400V交流电压表;Hzl和Hz2选用45-55Hz的频率表;整步表选用发电机组并网专用同步指标表。
