吊扇电干调速器 一

出处:chunyang时间:2008-08-22
  市售的室内吊扇多数采用电感式多档调速开关,降压电感器本身要消耗一定的电能。本例介绍的五档位吊扇电子调速器,具有制作简单、节能效果好等优点。
  电路工作原理

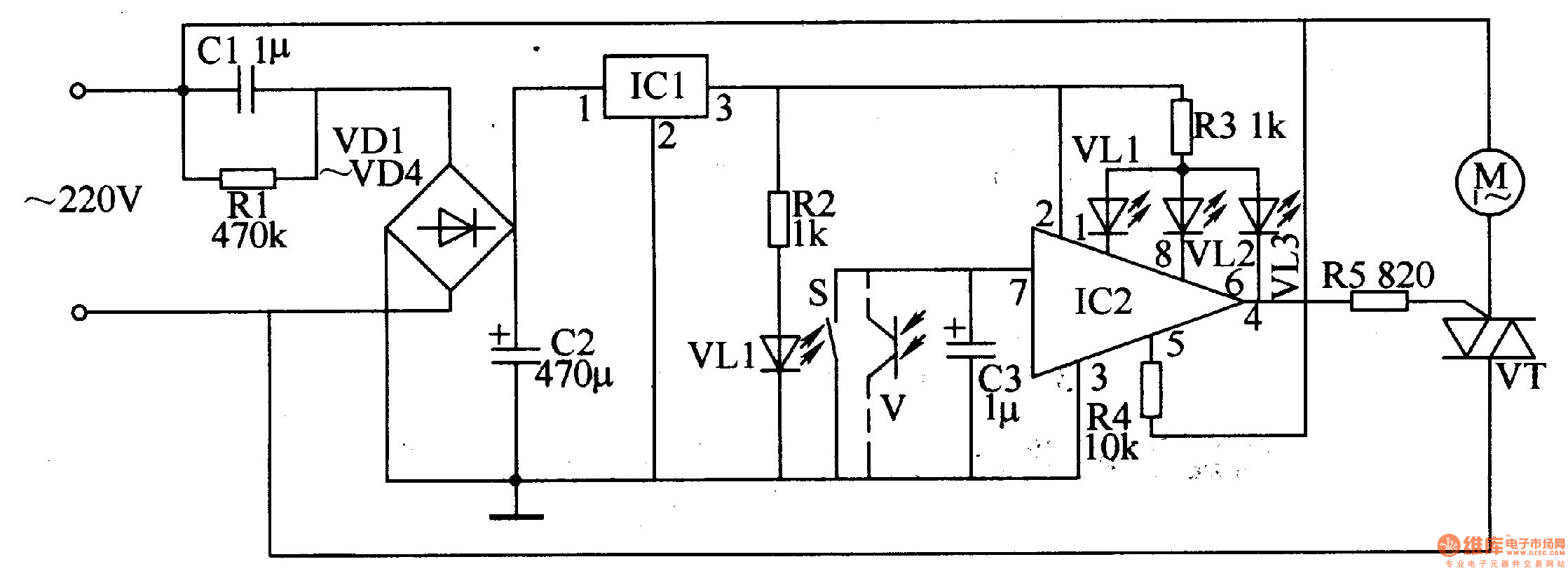

  该吊扇电子调速器电路由电源电路、控制电路和状态指示电路组成,如图3-144所示。

  电源电路由降压电容器Cl、电阻器Rl、整流二极管VDl-VD4、滤波电容器C2和三端集成稳压器ICI等组成。
  控制电路由按钮S、调功集成电路IC2(LC906)、双向晶呵管VT和有关阻容元件组成。
  状态指示电路由电源指示发光二极管VLl和控制档位指示发光二极管V吐-VM等组成。
  LC906是专用调功集成电路,采用8脚双列直插式封装,其各引脚功能见表3-1。
  交流220V电压经Cl降压、VDl-VD4整流、C2滤波及lCl稳压后,产生直流6V电压,作为IC2的工作电源。
  当按动按钮S时,IC2的7脚将输入一个低电平触发脉冲,IC2的4脚将输出相应的控制信号。若顺次按动S时,则IC2的4脚会按1档斗→档→3档→4档→5档→关断→1档…循环变化,其输出脉冲信号由弱逐级变强,使双向晶闸管VT的导通角逐渐变小,使吊扇电动机的工作电压由低变高,从而实现了调速功能。
  若用一只光敏晶体管光敏电阻器来代替按钮S,则可以用手电筒的光照来遥控吊扇。该电路还可以用作吊灯或壁灯的调光控制。
  元器件选择
  Rl选用lW碳膜电阻器;R2-R5均选用1/4W碳膜电阻器。
  Cl选用耐压值为4OOV以上的涤纶电容器或CBB电容器;C2、C3均选用耐压值为16V的铝电解电容器。
  VDl-VD4均选用lN4007型硅整流二极管。
  VLl-VM均选用φ3mm的高亮度发光二极管。
  VT选用3A、600V的双向晶闸管。
  ICl选用LM7806U型三端集成稳压器;IC2选用LC906型调功集成电路。
