模拟自然风控制器二

出处：含香时间：2008-08-21

　　本例介绍的模拟自然风控制器，能对电风扇进行周波调速控制，使其产生模拟自然风。
　　电路工作原理

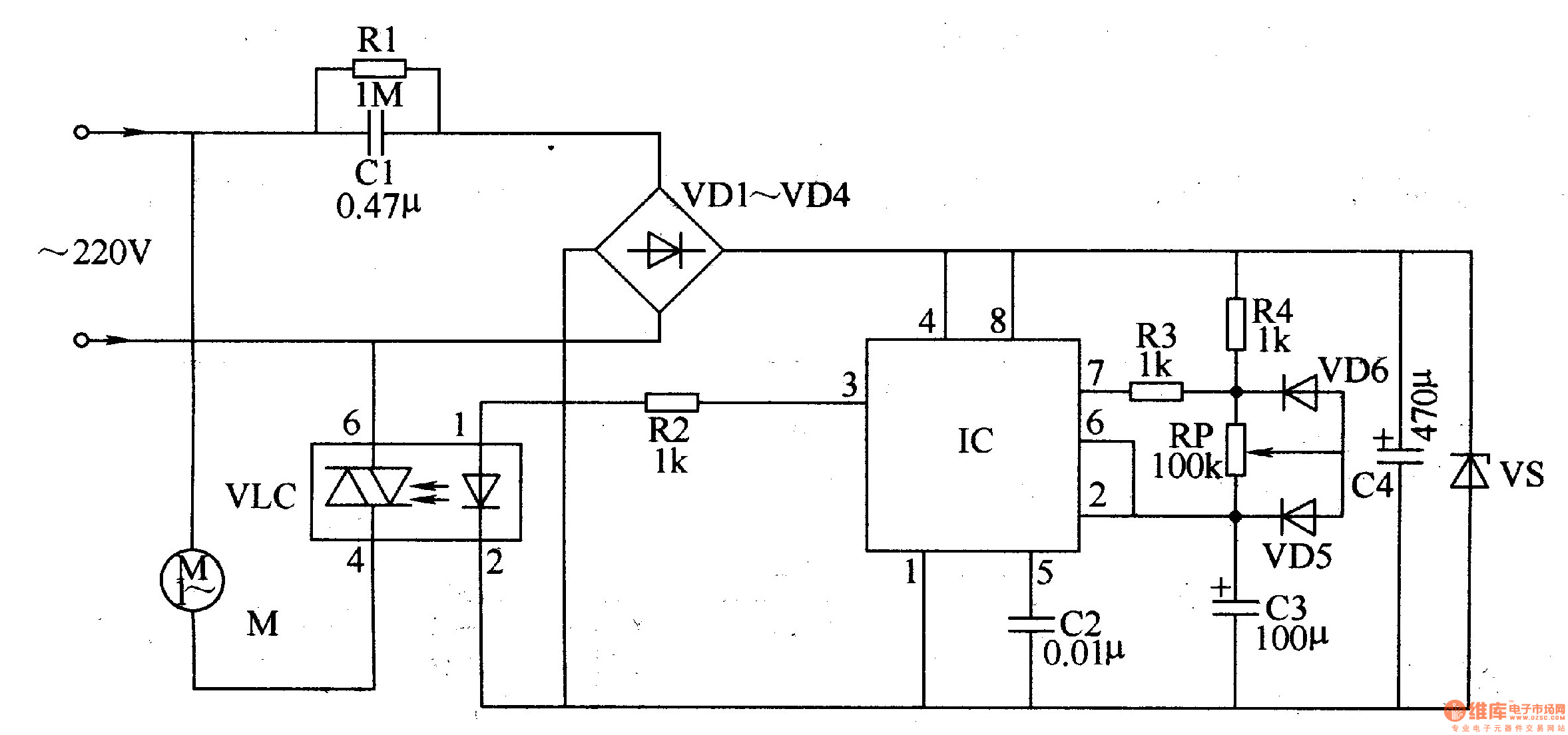

　　该模拟自然风控制器电路由电源稳压电路、矩形波发生器和光偶合器件组成，如图3-133所示。

　　电源稳压电路由降压电容器Cl、泄放电阻器Rl、整流二极管VDl-VD4、稳压二极管VS和滤波电容器C4组成。
　　矩形波发生器由时基集成电路lC和有关外围元器件组成。
　　光潮合器件采用过零通断型光糊合器VLC。
　　交流220V电压经Cl降压、VDl-VD4整流、Cl滤波和VS稳压后，产生直流l2V电压，供给IC。
　　IC通电工作后，从其3脚输出矩形波脉冲信号。该矩形波信号为高电平期间，VLC内发光二极管导通，使VLC内光控晶刊管在市电过零时导通，风扇电动机M通电，风扇运转送风;在lC的3脚输出低电平期田，VLC内部的发光二极管和光控晶闸管均截止，风扇电动机M断电，但由于惯性的存在，风扇不会立即停转，而只是转速变慢。约20s左右，IC的3脚又输出高电平时，风扇电动机M又会通电工作，风扇又快速旋转，如此周而复始，即会产生类似自然风的阵阵凉风。
　　调节电位器RP的电阻值，可改变lC输出矩形波的占空比，从而控制单位时间内送风的变化量。
　　元器件选择
　　Rl选用1/2W碳膜电阻器;R2-R5选用1/4W或1/8W碳膜电阻器。
　　RP选用小型实心电位器或密封式可变电阻器。
　　Cl选用耐压值为630V的涤纶电容器或CBB电容器;C2选用涤纶电容器或独石电容器C3和C4均选用耐压值为25V的铝电解电容器。
　　VDl-VD4选用lN5408型硅整流二极管;VD5和VD6均选用硅开关二极管。
　　VS选用lW、l2V稳压二极管。
　　IC选用NE555型时基集成电路。
　　VLC选用MOC3061型光糊合器。
