叮咚电子门铃

出处：shallys时间：2008-08-21

　　本例介绍的叮咯电子门铃电路，采用数字集成电路制作而成，它能在触发后发出悦耳的"叮咚"声。
　　电路工作原理

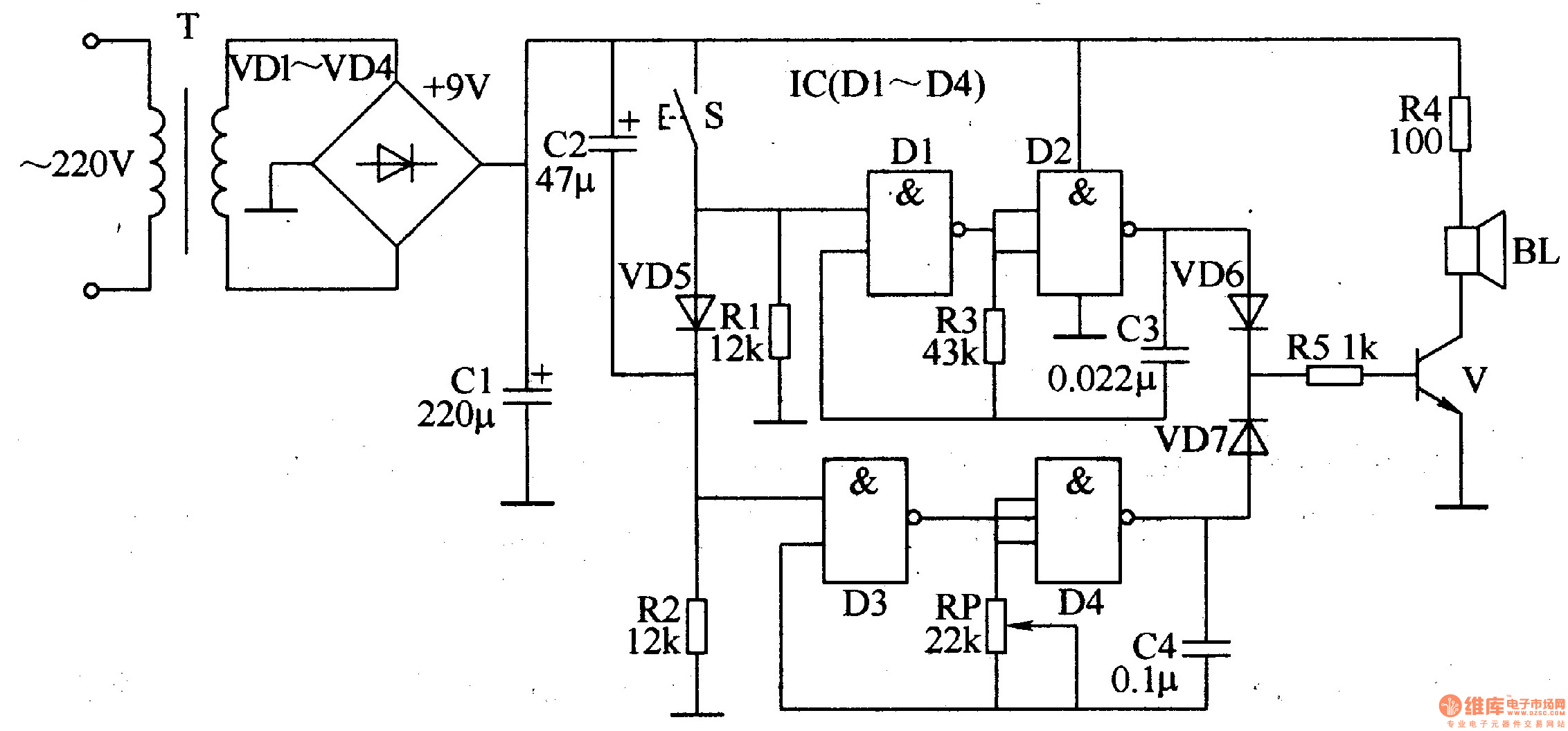

　　该叮咯电子门铃电路由电源电路、触发控制电路、音频振荡器输出电路组成，如图3-125所示。

　　电源电路由电源变压器T、整流二极管VDl-VD4和滤波电容器Cl组成。
　　触发控制电路由门铃按钮S、二极管VD5、电容器C2和电阻器Rl、R2组成。
　　音频振荡器A由四与非门集成电路IC(Dl-D4)内部的Dl、D2和电阻器R3、电容器C3组成。
　　音频振荡器B由IC内部的D3、D4和电位器RP、电容器C4组成。
　　音频输出电路由电阻器R4、R5、二极管VD6、VD7、晶体管V和扬声器BL组成。
　　交流220V电压经T降压、VDl-VD4整流、Cl滤波后，为整机提供+gV工作电压。
　　平时，两个音频振荡器均不工作，扬声器BL不发声。当客人按下门铃按钮S时，C2快速放电，两个音频振荡器同时工作，产生的音频信号经VD6、VD7混合后通过V放大，驱动BL发出"叮"声。当客人松开S时，C2快速充电，音频振荡器A停止工作，音频振荡器B产生的音频信号经V放大后，推动BL发出"咚"声。
　　调整R3和RP的阻值，可改变 "叮咯"声的音调。
　　元器件选择
　　Rl-R5选用1/4W金属膜电阻器或碳膜电阻器。
　　RP选用微型可变电阻器。
　　Cl和C2均选用耐压值为16V的铝电解电容器;C3和C4选用涤纶电容器或独石电容器。
　　VDl-VD4选用1N4001或1N4007型硅整流二极管;VDS-VD7均选用1N4148型硅开关二极管。
　　V选用S9013或C8050型硅NPN晶体管。
　　IC选用CD4011型四与非门集成电路。
　　S选用门铃用动合口按钮。
　　BL选025W、8Ω的电动式扬声器。
　　T选用3W、二次电压为8-9V的电源变压器。
