可录音电子门铃

出处：ssqwq时间：2008-08-21

　　使用本例介绍的可录音电子门铃，用户可以任意改变门铃声，录制出个性化的门铃声。
　　电路工作原理

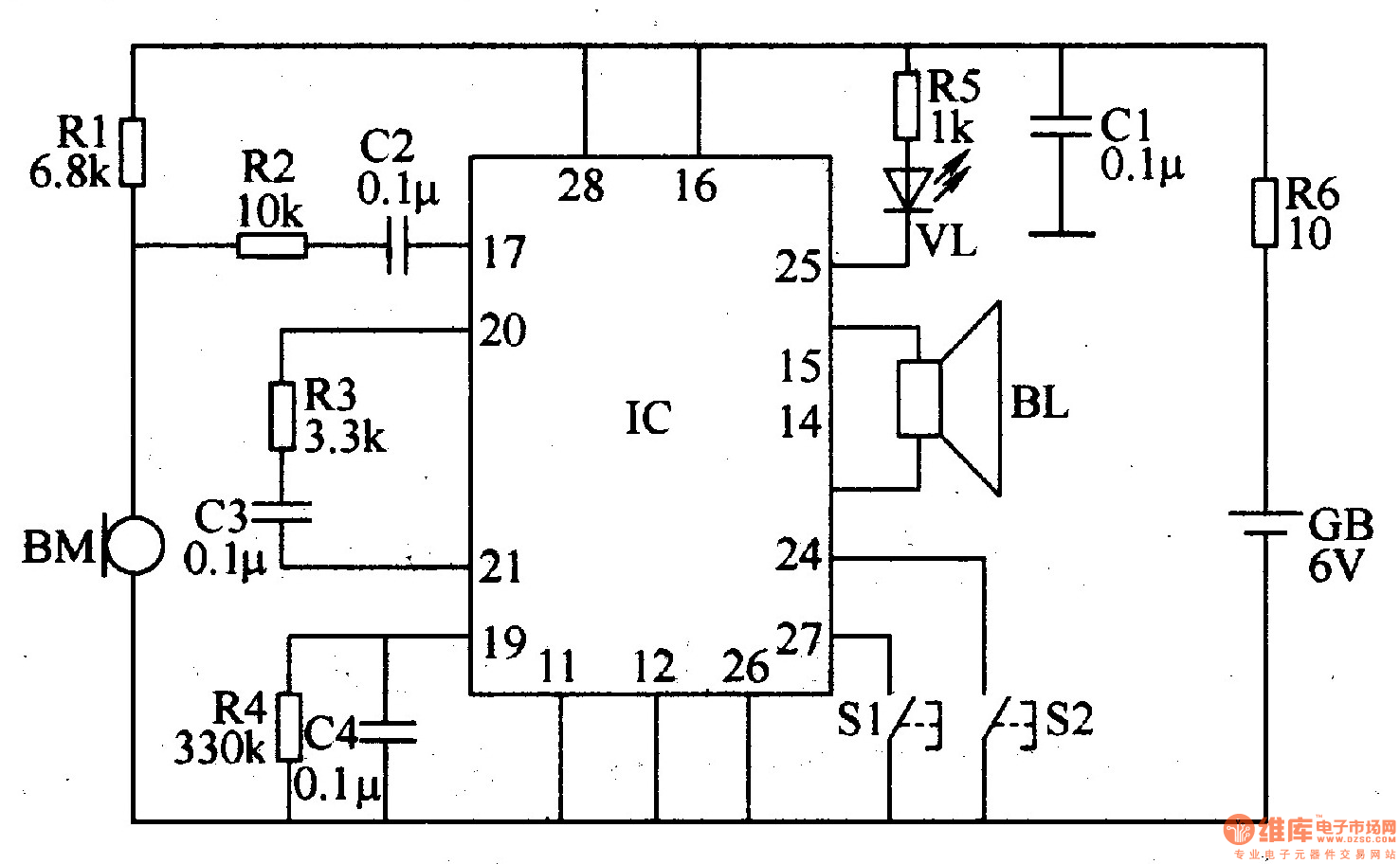

　　该可录音电子门铃电路由录放音集成电路IC、电阻器Rl-R6、电容器Cl-C4、传声器BM、扬声器BL、控制按钮Sl、S2、电池GB和发光二极管VL组成，如图3-123所示。

　　录制铃声时，按下录音按钮S1,IC处于录音状态，BM拾取到的铃声信号或语音信号经IC内电路处理后，存储在心片内部 (录放音时间为10s)。录音时，VL点亮。
　　当来客按动门铃按钮S2时，IC处于放音状态，驱动BL播放出录音的门铃声。
　　元器件选择
　　Rl-RS选用1/4W金属膜电阻器或碳膜电阻器;R6选用lW金属膜电阻器。
　　Cl-C4均选用独石电容器。
　　VL选用φ3mm绿色发光二极管。
　　IC选用SR9GlOA或ISDll10型录放音集成电路。
　　S1选用微型动合按钮;S2使用门铃用按钮。
　　BM选用高灵敏度驻极体话筒。
　　BL选用0.25W、8Ω电动式扬声器。
　　GB选用6V叠层电池。
