电子密码锁三

出处：wangc8605时间：2008-08-20

　　本例介绍的是一种卡片式电子密码锁，它利用光电铺合的控制方式，先按需在不透明的卡片上打一些孔作为钥匙，使用时将该卡片插入锁内，就能将锁打开。若所插卡片的密码信息不符，则不能将锁打开，同时密码锁还能发出报警声，可起到防盗报警的作用。
　　电路工作原理

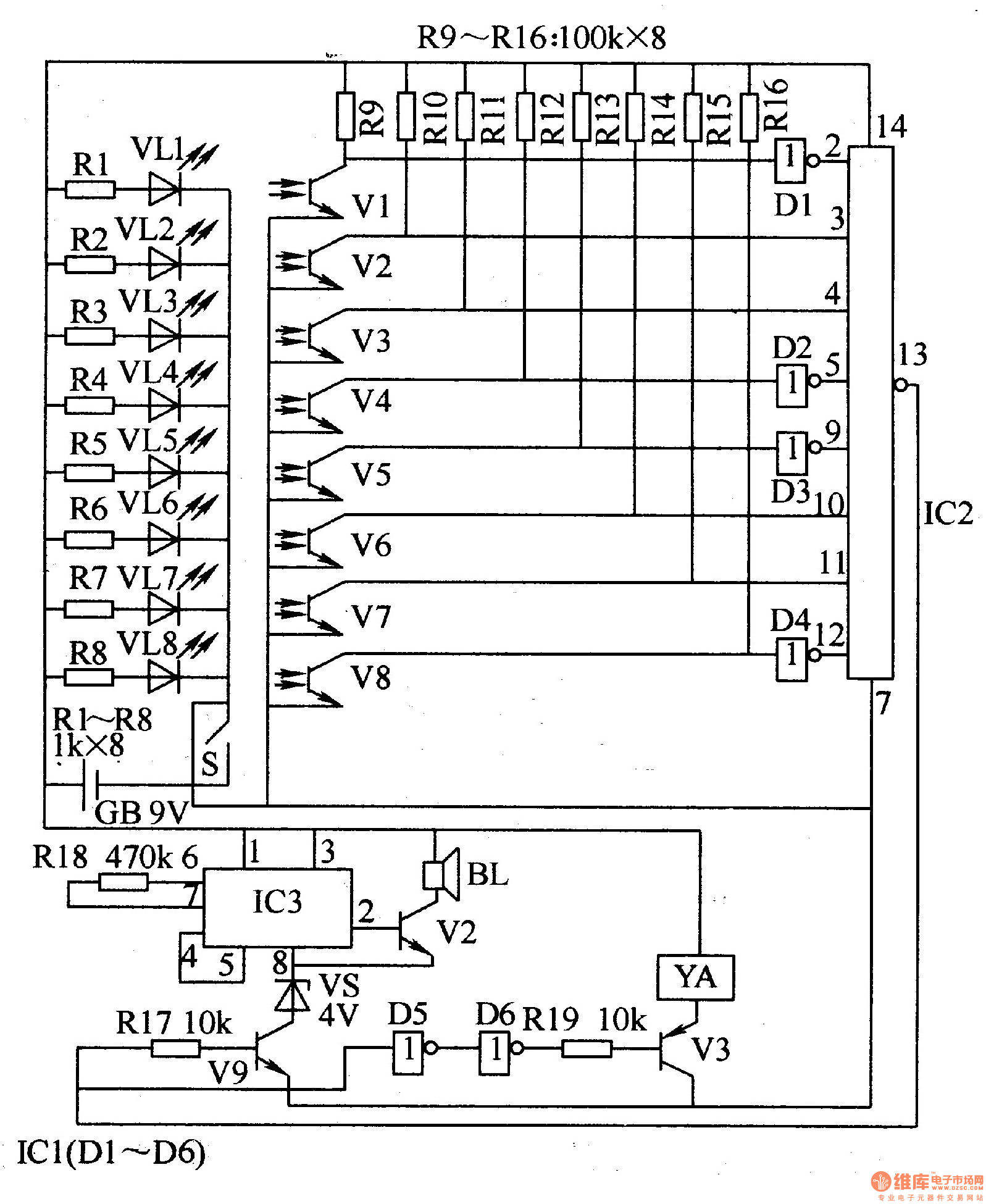

　　该电子密码锁电路由光电开关电路、触发器、音响报警电路和电磁铁驱动电路组成，如图3-100所示。

　　光电开关电路由发光二极管VLl-VL8、光敏晶体管Vl-V8和电阻器Rl-R16组成。
　　触发器电路由六非门集成电路ICl(Dl-D6)内部的Dl-D4和八输大端与非门集成电路lC2组成。
　　音响报警电路由音效集成电路IC3、晶体管V9、VlO、稳压二极管VS、扬声器BL和电阻器R17、Rl8组成。
　　电磁铁驱动电路由lCl内部的非门D5、D6、晶体管Vll、电阻器Rl9和电磁铁YA组成。
　　VLl-VL8、Vl-V8和微动开关S均安装在锁体内卡片插口的两侧，VLl-VL8分别与Vl-V8相对应 (VLl与Vl相对应…VL8与V8相对应)。当卡片插入锁体后，S被触动而接通，9V直流电压经S供给各有关电路。VLI-VL8发光后，光线透过卡片的孔洞照射到对应的光敏晶体管上，使其导通，集电极变为低电平;而被卡片遮住光的光敏晶体管则处于截止状态，集电极仍为高电平。
    本例中卡片对应于Vl、V4、V5和V8的安装位置上打有透光孔，卡片插入后，这4只光敏晶体管受光照射而导通，其集电极的低电平经Dl-D4反相          后变为高电平，便IC2的13脚输出低电平，使VlO截止，音响报警电路不工作，BL不发声;同时，lC2第13脚输出的低电平经非门电路D5、D6反相后，使Vll导通，电磁铁YA通电动作，将门锁打开。
    若插入的卡片密码信号不符 (开控股位置不对)时，则IC2的13脚输出高电平，使V11截止，电磁铁YA不吸合，锁无法打开;同时VlO导通，音响报警电路通电工作，扬声器BL中发出报警声。
　　元器件选择
    Rl-Rl9选用1/4W或1/8W碳膜电阻器。
　　VLl-VL8均选用BT2Ol型φ5nlm的红色发光二极管。
　　Vl-V8均选用3DU系列的光敏晶体管;V9选用3DGl2或S9013、C8050型硅
　　NPN晶体管;VlO选用3DK4型硅NPN开关晶体管;Vll选用3AD5O或2N3461(60V、3A、5W)等型号锗PNP晶体管。
　　ICl选用CD4069型六非门集成电路;IC2C选用CD4068或CC4068型8输入端与非门集成电路;IC3选用KD9562B型音效集成电路。
　　BL选用8Ω、0.25-0.5V的微型电动式扬声器。
　　S选用动合（常开）型微动开关。
　　YA选用6-9V直流电磁铁，也可用漆包线在铁心上绕制而成。
