雏鸡雌雄鉴别器一

出处：1894时间：2008-08-18

　　怎样快速、准确地分辨出雏鸡的雌雄，是养鸡场及养鸡户在淘汰雄雏鸡时遇到的一个难题。本例介绍的雏鸡雌雄鉴别器是根据雌、雄雏鸡鸣叫声频率的不同(雄雏鸡鸣叫声的频率为4.76-4.84kHz，其中心频率为4.8kHz;雌雏鸡鸣叫声的频率为5.16-5.24kHz，其中心频率为5.2kHz)这特性制成的，通过发光二极管 (LED)是否点亮 (若LED发光，则为雌鸡;若LED不发光，则为雄鸡)，即可快速准确地鉴别出壳后3个月内雏鸡的雌雄。
　　电路工作原理

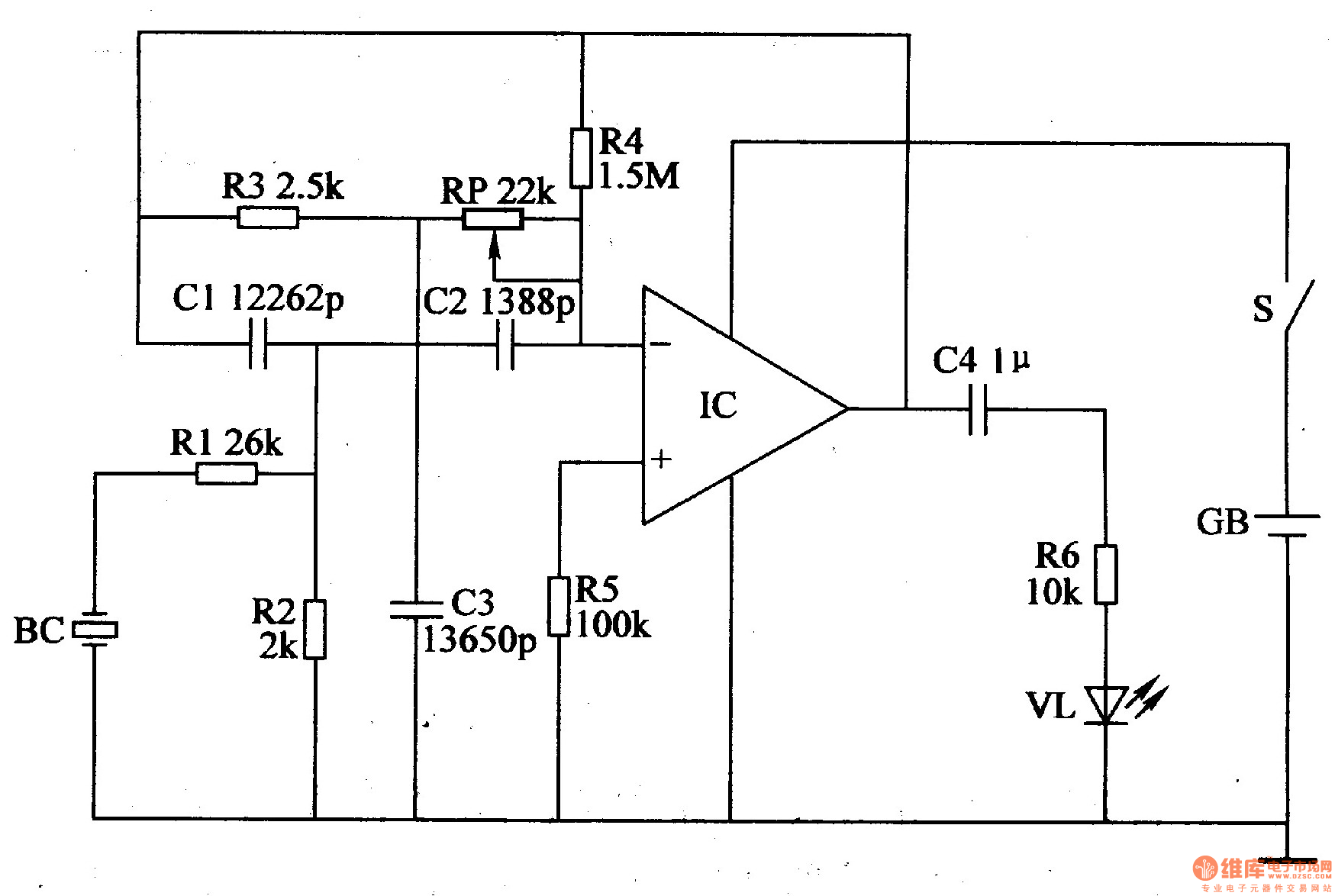

　　该雏鸡雌雄鉴别器电路由音频检测电路、有源带通滤波器和LED显示电路组成，如图4-11所示。

　　音频检测电路由压电陶瓷片BC和电阻器Rl、R2组成。
　　有源带通滤波器由运算集成电路IC和电阻器R3-R5、电容器Cl-C3、电位器RP组成。
　　LED显示电路由电容器C4、电阻器R6和发光二极管VL组成。
　　接通电源开关S后，IC通电工作。BC将接收到的雏鸡鸣叫声变换成电信号，再经有源带通滤波器滤除5kHz以下的无用频率信号，放大输出需要的频率信号。若鸣叫的雏鸡为雌鸡，则IC有信号电压输出，VL点亮;若鸣叫的雏鸡为雄鸡，则IC无信号输出，VL不亮。
　　调整RP的阻值，可以改变有源滤波器的选频频率，使雏鸡雌雄鉴别的准确率更高。
　　元器件选择
　　Rl-R6均选用1/8W的精密金属膜电阻器(误差为士1%)。
　　RP选用小型合成膜可变电阻器。
　　Cl-C3均选用高频瓷介电容器，C4选用独石电容器。
　　VL选用φ5mm，的高亮度发光二极管。
　　BC选用HTDZ7型压电陶瓷片。
　　IC选用μA741或8FC7B型运算放大集成电路。
　　S选用微型单极拨动式开关。
　　GB选用6V叠层电池。
