在射频（RF）领域，准确理解相关术语和阻抗概念对于设计和应用射频系统至关重要。本文将详细介绍一些常见的射频术语，并深入探讨阻抗的相关知识。
- 分贝相关单位
- dBA：代表分贝放大器，用于测量 RF 应用中的电流幅度。在实际测量中，它能帮助工程师准确评估电流的变化情况，确保电路的稳定性。
- dBm 或 dB：常用于描述 RF 应用中的功率（瓦特）。“m” 通常表示前缀 “milli”，由于 RF 功率测量值一般不会很高（取决于具体应用），所以 dBm 更为常见。例如，在一些低功率的射频设备中，使用 dBm 能更方便地表示功率大小。
- dBi：专门用于测量天线的方向增益。不同的天线设计会导致不同的方向增益，dBi 这个单位能准确衡量天线在特定方向上的信号增强能力。
- dBV：代表分贝伏特，用于测量 RF 应用中的电压幅度。通过 dBV，工程师可以直观地了解电压的变化，从而优化电路设计。
- 频率相关概念
- 频率范围：指天线工作的有效频率，通常会指定频率和频率。天线在这个范围内能够以不同的 “效率” 进行接收或发射信号，具体效率取决于中心频率。有些具有宽带能力的天线还可以列出几个频率范围。
- 中心频率：是天线产生或传递信号强度（更佳增益）的位置。部分天线具有多个中心频率，可实现宽带通信。在开发应用时，不一定要匹配中心频率，靠近中间位置往往能获得更好的性能。
- 带宽：是频率范围的总宽度，通过天线额定的频率减去频率得到。例如，若天线频率为 1MHz，频率为 50MHz，则带宽为 49MHz。仅知道带宽数值无法推测频率范围，还需知晓或额定值才能推导出另一个额定值。
- 带通和带阻

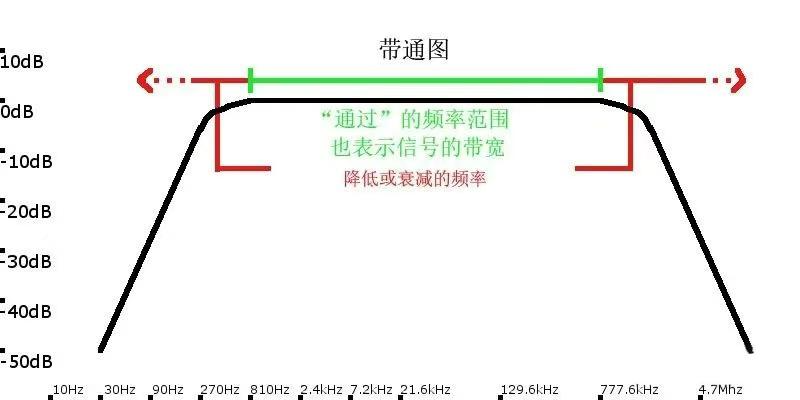

带通和带阻通常适用于 “通过” 或 “抑制” 频率范围的特殊滤波器。在研究 RF 滤波器时，波特图是常用的工具，其中 X 轴表示不断增加的频率（通常以对数刻度表示），Y 轴通常表示以 dBV（分贝伏特）为单位的信号幅度。以一个低端在 810Hz 左右截止、高端在 777kHz 左右截止的带通滤波器为例，该滤波信号的带宽约为 776,190Hz（即 776.19kHz），在此范围内的频率信号能保持在 1V（0dBV）左右，而其他频率的幅度则会急剧降低（衰减）。相反的滤波器就是带阻滤波器，用于抑制某些特定频率。
- 宽带
宽带不仅常用于描述互联网连接，也是一个通用术语。具有宽范围频率以及数个中心频率的天线称为宽带天线，这种天线能够在更广泛的频率范围内进行信号的接收和发射。 - 增益
增益通常描述某种信号属性的增加。对于天线而言，增益指的是 “定向增益”，而非增加的功率，因为天线本身无法提高功率。由于天线设计的原因，其产生的信号具有方向性。增益高并不总是有益的，如果不希望信号固定在特定方向上，则需要降低增益。有些天线具有负增益（损耗），这取决于具体应用。对于滤波器或升压信号，增益可应用于其他测量单位，如功率、电流和电压，但这需要借助外部电源。 - 回波损耗
回波损耗是天线接收和抑制的频率之比，它反映了天线对不同频率信号的处理能力，对于评估天线的性能具有重要意义。 - VSWR（电压驻波比）
VSWR 表示电压驻波比，驻波是指不被接收器接收并在传输线上反射回来的功率。VSWR 是无损耗线路上电压与电压之比，驻波高度依赖于传输线、接收器和发射器的阻抗。合适的 VSWR 值对于保证信号的有效传输至关重要。
阻抗是电抗和电阻的组合，电抗以欧姆为单位进行测量，且完全取决于信号的频率。简单来说，阻抗可以理解为交流电路中的无源元件减少或阻碍电流的程度，这同样适用于高频无线电应用或高频数字电路应用，因为这些应用在任何周期性波形中都存在某种形式的电压变化（并非仅局限于正弦波）。一些直流波形，如方波、锯齿波、三角波和其他脉冲模式，也可以通过稳定的直流输入进行操作。
阻抗和电阻的主要区别在于电路工作频率。直流应用的输入和 / 或输出往往没有频率（暂时忽略时钟产生和其他振荡设计）。在直流电路中，工程师熟悉电阻、电容、电感两端的电压、电流和功率的一般等式，但在交流电路中，由于输入电压和电流随时间变化，求解等式变得更加困难。幸运的是，傅立叶变换之后业界发现了一种省时捷径，将电感和电容的复杂等式转换为虚数（复数），从而可以使用相同的基本直流分析技术（欧姆定律和直流分析中的其他方法）来求解电路。
在进行阻抗计算时，不同元件有不同的计算公式：
- 电阻：电阻的阻抗等于其电阻值，在较低频率（通常将低于 1 至 3 兆赫视为低频）下，采用 MLCC 设计的现代器件也遵循这一规律。
- 电容：电容的阻抗计算公式为ZC=jωC1，其中ω=2πf，f为频率（Hz），C为电容值（法拉）。
- 电感器：电感器的阻抗计算公式为ZL=jωL，其中L为电感值（亨利）。
