在电子元器件的广阔世界中，晶闸管是一种非常重要的器件，在众多电路应用中发挥着关键作用。本文将为大家深入且全面地介绍晶闸管的识别与检测方法。

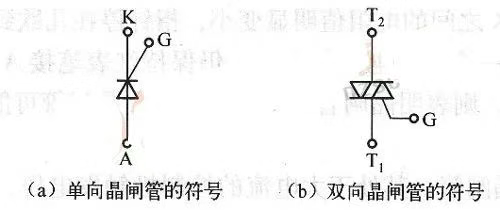

在电路原理图里，晶闸管常用字母 “SCR” 来表示，例如 SCR2 代表编号为 2 的晶闸管。原理图中晶闸管的符号如图 1 所示。
不同公司生产的单向晶闸管，其阴极排列通常存在差异。而双向晶闸管的引脚排列顺序大多是：当面对有字符的一面，电极引脚向下时，从左至右依次为 T2、G、T1。了解这些引脚排列规律，对于正确识别和使用晶闸管至关重要，在实际的电路设计和维修过程中，准确识别引脚能够避免因连接错误而导致的电路故障，提高电路的稳定性和可靠性。

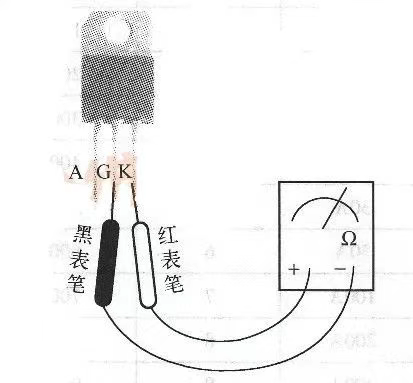

- 单向晶闸管极性的判断：单向晶闸管的三个引脚可借助指针式万用表的 R×1k 挡或 R×100 挡来判别。依据单向晶闸管的内部结构，G、K 之间相当于一个二极管，G 为二极管正极，K 为负极，所以要分别测量各引脚之间的正、反向电阻。如果测得其中两引脚的电阻较大（如 90kΩ），对调两表笔后，再测这两个引脚之间的电阻，阻值变小（如 2.5kΩ），此时万用表黑表笔接的是 G 极，红表笔接的是 K 极，剩下的一个就是 A 极。指针式万用表检测单向晶闸管示意图如图 2 所示。
测量时，把万用表置于 R×100 挡，将单向晶闸管其中一个引脚假定为控制极 G，与黑表笔相接，用红表笔分别接触另外两个脚。若有出现正向导通，那么假定的控制极正确，导通那次红表笔所接的引脚是阴极 K，另一极则是阳极 A。若两次均不导通，则说明假定的不是控制极，需重新设定一脚为控制极。在正常情况下，单向晶闸管的控制极 G 与阴极 Κ 之间是一个 PN 结，具备 PN 结特性，而控制极 G 与阳极 A 之间、阳极 A 与阴极 K 之间存在反向串联的 PN 结，所以其间电阻值均为无穷大。若 G、Κ 之间的正、反向电阻都等于零，或 G、A 和 A、Κ 之间正、反向电阻都很小，表明单向晶闸管内部击穿短路；若 G、Κ 之间正、反向电阻都为无穷大，则说明单向晶闸管内部断路。将万用表置于 R×1 挡，红表笔接阴极 K，黑表笔接阳极 A，在黑表笔接 A 的瞬间碰触控制极 G（给 G 加上触发信号），万用表指针向右偏转，说明单向晶闸管已经导通。此时即便断开黑表笔与控制极 G 的接触，单向晶闸管仍会继续保持导通。
- 单向晶闸管触发能力的判断

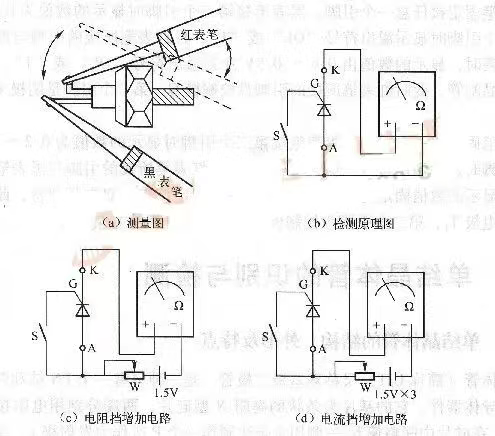

- 对于 1 - 10A 的晶闸管，可使用万用表的 R×1 挡，红表笔接 A 极，黑表笔接 Κ 极，表针不动。然后在红表笔与 A 极相接的情况下，同时与控制极 G 接触。此时从万用表的指针可以看到晶闸管的 A、Κ 之间的电阻值明显变小，指针停在几欧到十几欧处，晶闸管因触发而处于导通状态。给 G 极一个触发电压后离开，仍保持红表笔接 A 极，黑表笔接 Κ 极，若晶闸管处于导通状态不变，则表明晶闸管是好的；反之，则可能损坏。其检测判断示意图如图 3 所示。
- 对于 10 - 100A 的晶闸管，由于其处于大电流状态，控制极触发电压和维持电流都需要增大，而万用表的 R×1 挡提供的电流低于维持电流，会导致导通情况不良。此时可按图 3 (c) 所示增加可变电阻 W（阻值选取 200 - 390Ω）并和 1.5V 电池相串，测量方法与上述相同。
- 对于 100A 以上的晶闸管，其处于更大电流状态，控制极触发电压和维持电流更大。此时可采用图 3 (d) 所示的电路进行测试，将万用表置于直流电流 500mA 挡，测量方法同样与上述相同。
- 双向晶闸管的检测
- 首先确定主电极 T2，控制极 G 与主电极 T1 之间的距离较近，其正、反向电阻都较小。用万用表 R×1 挡测量 G、T1 两脚之间的电阻时，表针偏转幅度较大，而 G - T2、T1 - T2 之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都不通，就能确定该脚为 T2 极。有散热板的双向晶闸管 T2 极往往与散热板相连通。
- 确定 T2 极之后，假设剩下两脚中某一脚为 T1 极，另一脚假设为 G 极，将黑表笔接 T1 极，红表笔接 T2 极，并在黑表笔不断开与 T1 极连接的情况下，把 T2 极与假设 G 极瞬时短接一下（给 G 极加上负触发信号），万用表指针向右偏转，说明管子已经导通，导通方向为 T1→T2，上述假设的两极正确。如果万用表没有指示，电阻值仍为无穷大，说明管子没有导通，假设错误，可改变两极假设，连接表笔再测。
- 把红表笔接 T1 极，黑表笔接 T2 极，然后使 T2 极与 G 极瞬时短接一下（给 G 极加上正触发信号），电阻值仍较小，证明管子再次导通，导通方向为 T2→T1。如果按哪种假设去测量，都不能使双向晶闸管触发导通，则证明管子已损坏。
将数字式万用表置于二极管挡，红表笔固定任接某个引脚，用黑表笔依次接触另外两个引脚。如果在两次测试中，显示值小于 1V，另显示溢出符号 “0L” 或 “1”（视不同的数字式万用表而定），则表明红表笔接的引脚不是阴极 Κ（单向晶闸管）就是主电极 T2（双向晶闸管）。若红表笔固定接任意一个引脚，黑表笔接第二个引脚时显示的数值为 0.6 - 0.8V，黑表笔接第三个引脚时显示溢出符号 “0L” 或 “1”，且红表笔所接的引脚与黑表笔所接的第二个引脚对调时，显示的数值由 0.6 - 0.8V 变为溢出符号 “0L” 或 “1”，就可判定该晶闸管为单向晶闸管，此时红表笔所接的引脚是控制极 G，第二个引脚是阴极 K，第三个引脚为阳极 A。若红表笔固定接一个引脚，黑表笔接第二个引脚时显示的数值为 0.2 - 0.6V，黑表笔接第三个引脚时显示溢出符号 “OL” 或 “1”，且红表笔所接的引脚与黑表笔所接的第二个引脚对调，显示的数值固定为 0.2 - 0.6V，就可判定该管为双向晶闸管，此时红表笔所接的引脚是主电极 T1，第二个引脚为控制极 G，第三个引脚是主电极 T2。
