TYPE-C 的 CC1 和 CC2 能否短接？多引脚短接规则大揭秘

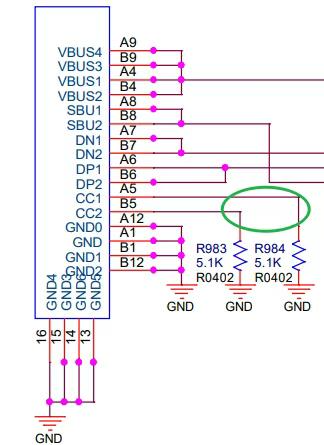

在电子设备的接口应用中，TYPE-C 接口的使用越来越广泛，而关于 TYPE-C 接口中 CC1 和 CC2 是否可以短接的问题也备受关注。回想起以前有朋友将 CC1 和 CC2 直接短接，共同接一个 5.1K 电阻到地，结果出现个别机器客诉不能供电的情况。实际上，USB 协议已经明确规定是不可以这样做的。

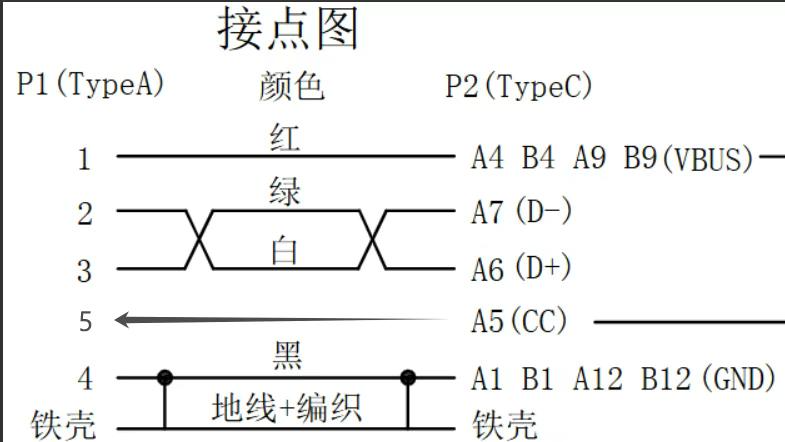

我们先不考虑 USB 3.0 的判断，因为此设备是基础的 USB 2.0 配置。CC 引脚的主要功能是决定设备供电情况。正常情况下，从设备来看，如常见的 5 芯线，CC 线只有一根，此时不影响设备的正常运行。但 CC 引脚还有个重要功能就是 V conn，当线缆有 E - MARK 芯片的时候，CC 的一个引脚功能要转变为 V conn 给线缆供电，所以此时就需要用到两根 CC 线，一根用于供电，一根用于走供电协议。

从信号完整性方面进一步分析，当插座 DP1 和 DP2 或 DM1 和 DM2 短接时，由于座子 A6 和 B6 或 A7 和 B7 短接，通讯时 A6 和 B6 之间存在一小段悬空抽头的线，这为外部电磁干扰提供了更多的入口点，容易引入噪声和干扰，影响信号的纯净度。当信号遇到不匹配的阻抗时，还会发生反射，导致信号失真和回波，影响信号的稳定性和完整性。不过，由于 USB2.0 速率不是特别快，快为 480Mbps，抽头不是特别长，所以影响有限；但 USB3.0 的数据率高达 5Gbps，如果信号线还是被简单地一分二，不连续的信号线阻抗将严重破坏数据传输质量，因此必须由 MUX 切换来保证信号路径阻抗的一致性，以确保信号传输质量。

再进行拓展，DP 和 DN，TXP 和 TXN，RXP 和 RXN，SBU 是否可以短接呢？

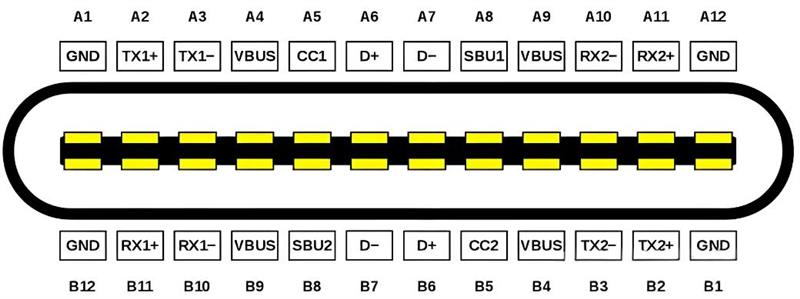

   USB 协议对此也有明确要求。如协议中注明，B6 和 B7 不应出现在 Type - C 插头上。Dp1 和 Dp2，Dn1 和 Dn2 可以短路，尽可能靠近插座的位置在主机 / 设备上被短路，以缩短引脚长度，短路线长度不应超过 3.5 毫米。另外，USB2.0 差分对中，D + 和 D - 引脚是用于 USB2.0 连接的差分对，插座中有两个 D + 引脚和两个 D - 引脚，但引脚相互连接，实际上只有一个 USB2.0 数据差分对可供使用，这说明 Type - C 只有 DP 和 DM 是冗余设计，可以短接，方便正反插。

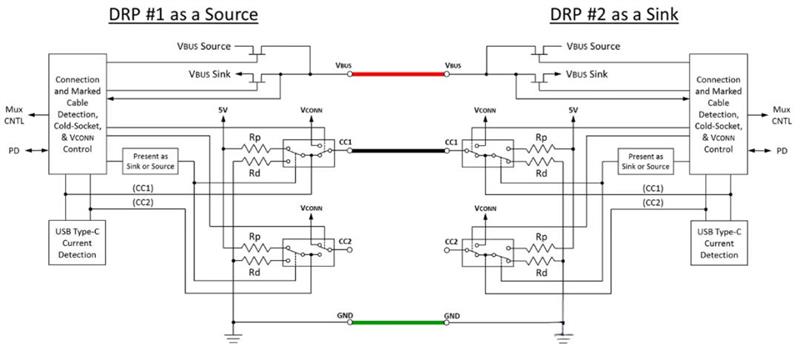

，我们再来科普下 E - MARK 芯片的使用。典型的电子标记电缆中，隔离元件（Iso）应防止 VCONN 在电缆中端到端地传输，Ra 在电缆中是必需的，以便允许源确定需要 VCONN。有一种带有电子标记的电缆，其中 VCONN 线并未贯穿整个电缆，因此需要在电缆的两端各设置一个 SOP（E Marker）元件，在这种情况下，不需要隔离元件，这也是目前通用的做法，即两个插头都加了 E - MARK 芯片。

总之，在处理 TYPE - C 接口各引脚的连接问题时，我们一定要严格遵循 USB 协议的规定，以确保设备的正常运行和数据的稳定传输。
