电子电路设计领域,滤波电容是极为关键的电子元件,它对于滤除电路中的杂波、稳定电压、保障电路的正常运行起着举足轻重的作用。然而,滤波电容的使用并非简单直接,不同的电路环境对其滤波效果有着显著影响。下面,我们将结合实际情况,深入探讨滤波电容的使用心得。

不同电路中滤波效果的差异


在电子电路里,不同的滤波电路结构在不同阻抗的电路中有着截然不同的表现。简单的电感电路在低阻抗电路中堪称 “滤波能手”,能够实现超过 40dB 的衰减,可有效滤除大量噪声。但当它应用于高阻抗电路时,却往往 “力不从心”,几乎无法发挥滤波作用。而单个电容器的电路则呈现出相反的特性,在高阻抗电路中能够展现出良好的滤波效果,但在低阻抗电路中,其滤波能力却大打折扣。对于由多元件构成的滤波器而言,若要实现理想的滤波效果,正确构造电路至关重要。一般来说,应使电容器面对高阻抗,电感器面对低阻抗,如此才能充分发挥各个元件的优势,实现高效滤波。

实际电容器的模型与自谐振频率


实际的电容器并非理想的纯电容元件,由于电容器的引线存在寄生电感和电阻,其实际模型是电容、电感(等效串联电感 ESL)、电阻(等效串联电阻 ESR)串联的结构。这种结构赋予了电容器一个重要特性 —— 自谐振频率。只有当电容器工作在其自谐振频率之下时,才能有效地发挥滤波作用。从给出的数据表格可以清晰地看到,一般电容器的谐振频率普遍较低,这就极大地限制了它们在高频、微波频段的应用。为了突破这一限制,满足高频、微波频段的滤波需求,我们可以采用表面贴装电容器、三端口电容器和穿心电容等特殊类型的电容器。


电容量谐振频率(MHZ)
1 mF1.7
0.1 mF4
0.01 mF12.6
3300 pF19.3
1100 pF33
680 pF42.5
330 pF60

三端电容器的特点与安装要点

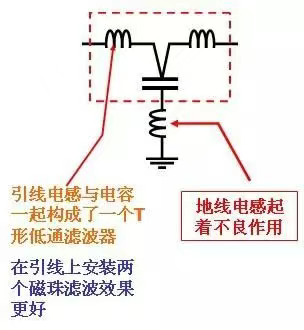

三端电容器在安装时,接地端应尽可能短。这是因为接地端的引线电感会对其滤波性能产生不利影响,缩短接地端可以有效减少引线电感,从而提高三端电容器的滤波性能。不过,三端电容器也并非十全十美,它存在一定的不足之处。例如,在某些特定的高频环境下,其滤波效果可能会受到一定程度的影响。


穿心电容的优势与原理

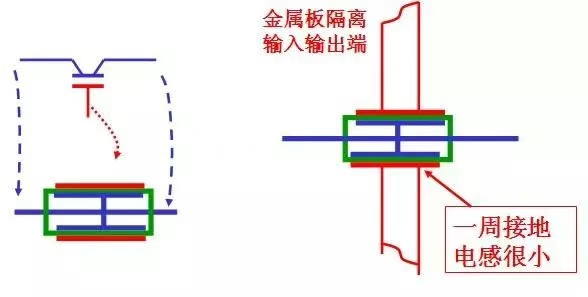

穿心电容因其独特的结构和性能,在滤波领域表现卓越。它的接地端能够与地紧密接触,使得引线电感更小,因此性能相比其他类型的电容器更为优越。穿心电容的输入输出端连线穿过上下两块接地板,这一结构使其相当于上下两个电容并联成一个总电容。而且,由于其接地部分与电路中的地 360° 连接,接地电感极小,以穿心电容为基础的馈通滤波器在 RF 滤波领域得到了广泛的应用。

温度和电压对电容值的影响

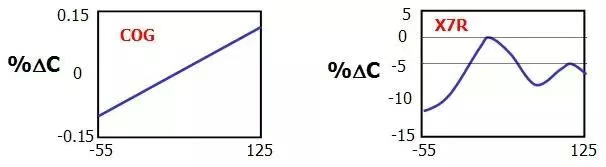

除了上述因素外,温度和电压对电容值也有着很大的影响。温度的变化会导致电容器内部的物理结构发生改变,从而影响电容值的大小;而电压的波动也会使电容值产生一定的偏移。在实际应用中,我们必须充分考虑这些因素,选择合适的电容类型和参数,以确保滤波电容在不同的工作条件下都能稳定、可靠地工作。
