在电子元器件的世界里，PIN 二极管是一种特殊类型的二极管，因其独特的结构和性能，在高频应用和光电应用领域展现出了卓越的优势。接下来，我们将深入探讨 PIN 二极管的反向阻断特性，包括其定义、工作原理、影响因素以及应用场景。
PIN 二极管的名称来源于其结构组件，它主要由 P 区、I 区（本征区）和 N 区组成。P 区掺杂了带正电的杂质，如硼，形成了空穴（正电荷载流子）；I 区是本征区，即没有掺杂的半导体区域，其作用是增加载流子的复合时间；N 区则掺杂了带负电的杂质，如磷，形成了电子（负电荷载流子）。这种独特的结构赋予了 PIN 二极管良好的反向阻断能力以及对交变信号的响应特性。
反向阻断特性是指 PIN 二极管在反向偏置状态下，能够有效地承受一定的反向电压，并阻止电流流过二极管的能力。与普通二极管相比，PIN 二极管在反向偏置情况下能够承受更高的电压而不发生击穿。这一特性使得 PIN 二极管在许多需要高电压隔离和信号控制的应用中具有重要价值。
当 PIN 二极管施加反向偏置电压时，P 区与 N 区之间的电场会将位于本征区的载流子（电子和空穴）推向电极。这一过程会导致以下几个重要现象：
- 电流阻断：在大部分情况下，除了少量的漏电流外，不会有显著的电流流过二极管，使其在反向偏置情况下表现出高阻抗状态。这种高阻抗状态有助于在电路中实现信号的隔离和控制。
- 耗尽区扩大：随着反向电压的增加，耗尽区的宽度也会增加。耗尽区是指在半导体中，由于载流子被电场驱赶而几乎没有载流子的区域。耗尽区宽度的增加会增大电阻，进一步增强反向阻断能力。
- 击穿电压：每个 PIN 二极管都有一个特定的击穿电压。当反向电压超过这个击穿电压时，二极管会出现较大的反向电流，并可能导致二极管损坏。因此，在设计电路时，必须特别考虑击穿电压这一因素，以确保二极管在安全的电压范围内工作。
PIN 二极管的反向阻断特性受到多个因素的影响，了解这些因素对于优化二极管的性能至关重要：
- 材料类型：不同的半导体材料，如硅、锗、氮化镓等，会影响 PIN 二极管的反向击穿电压和漏电流特性。例如，硅材料的 PIN 二极管通常具有较高的击穿电压和较低的漏电流，适用于大多数高压应用；而氮化镓材料的 PIN 二极管则具有更高的电子迁移率和更快的开关速度，适用于高频和高速应用。
- 掺杂浓度：P 区和 N 区的掺杂浓度直接影响载流子的复合速率和耗尽区的宽度。较高的掺杂浓度会增加载流子的数量，从而降低耗尽区的宽度和电阻；相反，较低的掺杂浓度会使耗尽区变宽，电阻增大，增强反向阻断能力。
- 温度：温度升高通常会降低 PIN 二极管承受的反向电压，并增加漏电流。这是因为温度升高会增加半导体中的载流子浓度，使得二极管更容易发生击穿。因此，在高温环境下使用 PIN 二极管时，需要考虑温度对其性能的影响，并采取相应的散热措施。
PIN 二极管的反向阻断特性使其在许多领域得到了广泛的应用：
- RF 开关：在射频（RF）开关应用中，PIN 二极管的反向阻断特性使其能够有效地隔离信号，防止互相干扰。它们可以快速开关信号，适用于各种通信设备，如手机、无线基站等。
 - 功率放大器：在功率放大器中，PIN 二极管可以作为保护元件，防止反向电流损坏电路。当功率放大器输出端出现反向电压时，PIN 二极管能够迅速阻断电流，保护放大器的其他元件不受损坏。

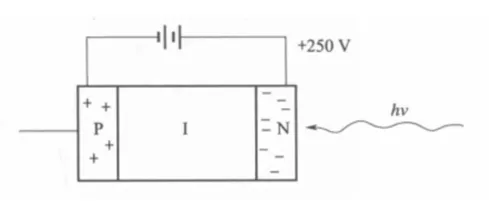

- 光电检测：在光电探测器中，PIN 二极管的反向阻断特性使其能够在高光强环境下稳定工作，有效防止背景噪声的干扰。当光线照射到 PIN 二极管上时，会产生光生载流子，从而改变二极管的电流特性。通过检测这种电流变化，可以实现对光信号的检测。
