USB Power Delivery (USB-PD) 现在提供了更快、更高效、更灵活的电源处理解决方案。正如我们所见，这是一个令人兴奋的进步，显著增强了 USB 连接的功能。
这种机制使用 USB 配置通道（CC）允许设备请求特定的电压。虽然乍一看可能显得有些复杂，但实际上在实践中使用起来非常简单.
现在使事情变得容易的是，我们可以购买紧凑型 USB-PD 触发器/诱饵模块来为我们处理复杂的后台任务（图 1）。您可以看到，这样的模块有多个跳线来设置直流输出电压为 5V、9V、12V、15V 或 20V。
该模块作为触发器或诱饵，用于从 USB-PD 电源（如 USB-C 充电器、电源银行和
适配器）请求特定的电源配置文件。因此，通过该模块，您可以触发 USB-PD 协议，例如，使用支持 USB-PD 的 USB-C 电源适配器为您的笔记本电脑充电。
注意到这一点，USB-PD 触发器，有时称为 USB-PD 诱饵，是一种小型但聪明的电路，负责处理 USB-PD 协商并输出预定义的直流电压。
一些 USB-PD 触发器/诱饵模块可以通过选择
开关进行调整，或者通过按压按钮切换电压，而其他模块则提供固定电压输出，或者通过焊盘跳线（或安装
固定电阻的焊盘）来选择输出电压。这些模块的输出连接点通常只是两个裸焊盘，某些情况下是小型螺钉端子（图 2）。
这些更小更纤薄的 USB-PD 触发/诱饵模块只需几美元，对于个人项目和应急使用都非常有用。在我看来，对于大多数应用来说，固定电压类型的电源提供者更佳，这可以防止意外操作导致的电源消费者损坏。
基于 CC1/CC2 引脚，USB Type-C 设备的插拔过程会自动检测。芯片集成了电源传输协议分析器，可以获取电压能力并请求匹配的电压。

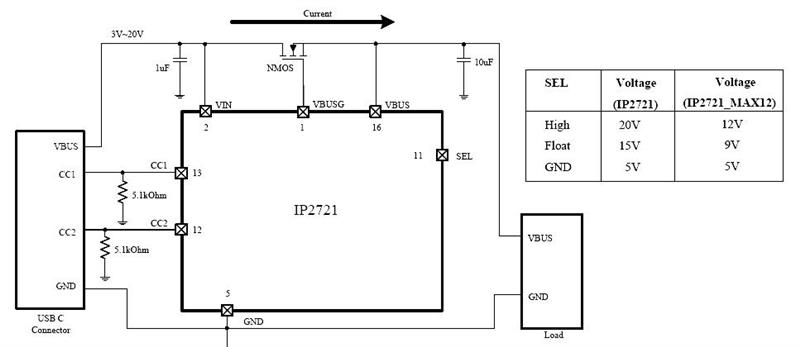

图 4 该示意图展示了基于 USB Type-C PD 协议 IC 的设计用例。Injoinic Technology

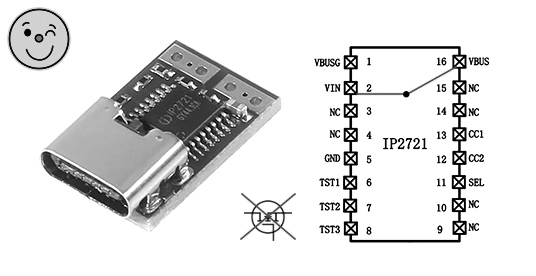

新到的模块——设计用于单一固定电压输出——仅包含基本的 IP2721 控制器配置，没有功率传输元件。
图 5 该模块仅包含基本的 IP2721 控制器配置。
因此，输出电压将是 V BUS ，这可能是初始枚举时的 5 V，或者在协商失败的情况下保持这个电压。幸运的是，对于许多应用来说，这不会成为大问题。但就纸面上而言，为了符合 USB 电源传输规范，该设备应该有一个高侧功率 MOSFET 作为功率传输元件，在达成合适的电源协议之前断开负载。
为了这次写作，我需要测试模块的输出。因此，下面你可以看到我 IP2721 USB-PD 触发 9 V 模块的次测试截图；仅是用兼容的电源和直流电压表测试模块的过程。
图 6 中的电压表显示了基于 IP2721 的 USB-PD 模块的输出。作者
，关于电源传输的一些注意事项。
USB-PD 是一种方便的替代许多
电子项目和系统中的电源模块的方法。尽管 USB-PD 需要专门的控制器芯片才能正确使用，但单用途的 USB-PD 触发/诱饵模块在独立系统中可用，可以提供 USB-PD 功能。
有趣的是，传统的 USB 只能提供 5V 电源，而 USB-PD 则定义了如 9V、15V 和 20V 等规定电压，除了 5V 之外。
直到近，USB-PD 规范允许双向流动高达 100 W（5 A@20 V）的功率，称为标准功率范围（SPR）。的 USB-PD 规范通过 USB-C 线缆将功率范围提高到 240 W（5 A@48 V），称为扩展功率范围（EPR）。因此，如果设备支持 EPR 扩展命令，它可以使用 28 V、36 V 和 48 V。
由于的 USB-PD 规范允许通过单根线缆实现高达 240 W 的功率传输，因此可以通过 USB 为多个电路段或设备同时提供充足的电源。
当需要 V BUS 电流超过 3 A 时，Type-C 线缆需要进行电子标记。电子标记（E-Marked）线缆组件（EMCA）是使用标记芯片向下游面向端口（DFP）提供线缆特性的 USB Type-C 线缆。这通过将 USB PD 控制器芯片嵌入线缆的一端或两端的
插头来实现。
USB-PD 可编程电源供应（PPS）是在 USB PD3.0 中实现的。通过 PPS，设备可以在 5 伏到 20 伏的范围内逐步调整电流（50 毫安步进）和电压（20 毫伏步进）。PPS 可以直接给电池充电，绕过连接设备中的电池充电器。
可调电压供应（AVS）是在 USB PD3.1 中实现，并在 PD3.2 中扩展，使其可以在 100 瓦以下的 SPR 范围内工作，至 9 伏。AVS 在功能上类似于 PPS，但不同之处在于它不支持电流限制操作，输出电压在 9 伏到 48 伏的范围内以 100 毫伏步进进行调整。
请注意，结合了 USB-C 的 USB-PD 充分利用了 USB-C 上的电源供应和多协议功能。为便携式电池供电设备实现 USB-C，使其既能从 USB-C 端口充电，也能通过同一端口向连接的设备供电。
因此，现在使用单电池或多电池充电器的设备可以与 USB-C 或 USB PD 控制器配对，这使得应用程序能够从 USB-C 端口吸取和提供电源。以下是一个基于 MP2722 的应用电路，MP2722 是一款符合 USB Type-C 1.3 标准、高度集成的 5-A 开关模式电池管理器件，适用于单节 Li-ion 或 Li-polymer 电池。
