一、TVS 管概述 浪涌保护主要涉及在 PCB 布局中放置瞬态保护组件并应用明确的接地策略。TVS

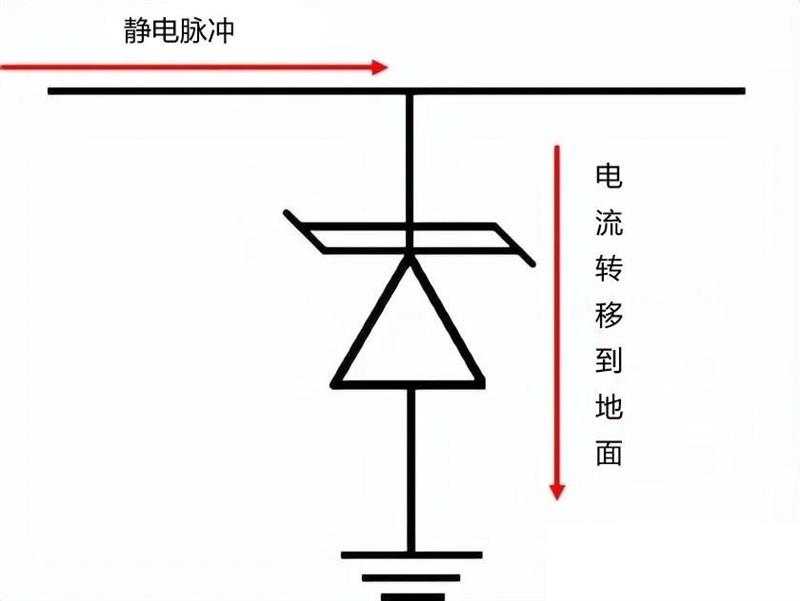

二极管是用于保护 PCB 布局中组件的常用组件，放置在数据线上，可将 ESD 脉冲电流从受保护组件转移开来。
二、工作原理 瞬态电压抑制 (TVS) 二极管由一个 pn 半导体结组成。正常情况下，TVS 二极管具有高阻抗和极低的漏电流，相当于开路。当瞬态电压抑制器上的电压上升超过其阈值电压时，半导体中的雪崩效应会导致 pn 结开始导电，提供一条低阻抗路径，将过大的电流从受保护的设备中导出。其响应时间非常快，通常以皮秒表示。
三、选择合适的 TVS 二极管
反向偏置击穿电压 (VB)：TVS 二极管开始导通时的反向偏置电压，导通后将 ESD 脉冲从受保护组件转移开。
钳位电压 (VC)：TVS 二极管在超过反向偏置击穿后将显著导通的电压，定义在指定峰值电流的限制范围内。较低的 VC 值为组件提供更多保护，应小于受保护组件的输入电压限制。
额定关断电压 (VWM)：反向偏置电压限制，低于该限制 TVS 二极管将保持绝缘，具有高阻抗，只有少量泄漏电流。
峰值脉冲功率耗散 (PPP)：TVS 二极管需能安全耗散由瞬态电压引起的过大电流，由峰值脉冲功率耗散表示。

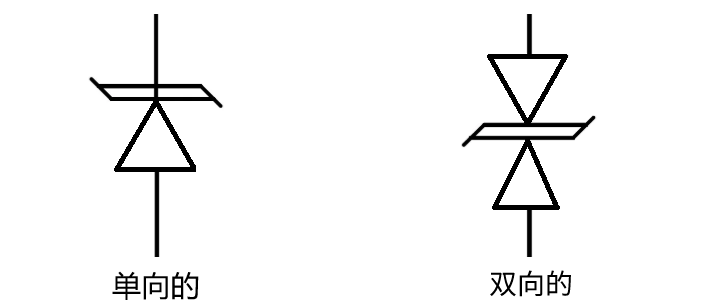

四、双向与单向 TVS 二极管 类型区分：TVS 二极管有双向和单向两种类型，统称 TVS 二极管一般指单向型，需双向时要特别说明。
选择依据：双向 TVS 二极管适用于电路承载正极性和负极性信号的情况，如差分对或正负极性之间振荡的模拟线路。大部分人倾向于使用双向 TVS 二极管，因为即使存在接地故障，也有机会保护
元器件；而单向 TVS 二极管在接地故障导致接地路径高阻抗时，受保护组件可能暴露在某些电压下。
五、PCB 布局技巧 TVS 二极管的放置
将 TVS 二极管放置在导体暴露于外部环境的区域附近，因为 ESD 可能发生在
电子设备中暴露的导体附近。
TVS 二极管的走线应相对于收发器的走线较短，以降低阻抗，减少通向 TVS 二极管路径中的寄生
电感，防止钳位电压增加到指定限值以上。
接地 尽可能将 TVS 二极管连接到与受保护组件不同的接地网，可连接到机箱接地中的金属元件（如机箱螺钉或安装孔的迹线）；若不可行，可连接到内部平面。
在强 ESD 风险环境中，设备应封装在具有安全金属底盘接地和接地连接的底盘中。
消除屏蔽无源
屏蔽连接器的屏蔽层用于防止噪声接收和 ESD，可与 TVS 二极管一起使用。将 TVS 二极管连接到信号线，连接器上的屏蔽层直接接地。
在机箱和信号接地之间建立直接连接，确保所有导体上的接地电位均匀，控制常规返回电流不通过机箱。
若为系统的电隔离区域，将连接置于更靠近连接器主体的位置。
避免通过缓冲电路或并联 RC 电路将屏蔽层接地，应建立屏蔽层与底盘接地或接地层的直接连接，创建极低阻抗的接地路径。
在控制返回电流遇到麻烦（如浮动接地）时，可在屏蔽层和接地层之间放置大电容，分流快速 ESD 脉冲，防止高频噪声辐射。
