IDC 谏早电子开发的电源电压监视用IC「RT8H182E」

时间：2024-08-08

　RT8H182E是一款电源电压监控IC，可检测电源电压的瞬时中断或下降并产生复位信号。

　　除了5V供电外，它还内置了一个可以让您任意设置检测电压的电路，让您可以监控两个供电系统。还可以设置释放复位时的延迟时间。它还内置1个比较器电路，可用于过压检测和复位输出逻辑反转。
　　用途:
　　●娱乐设备
　　●工业设备
　　●住宅设备
　　●办公自动化设备
　　特点:
　　●检测电源电压的下降（VSA=4.2V±4%）
　　●可使用外部电阻设置任意电压的电压下降检测(VSB=1.23V±4%)
　　●释放时具有迟滞特性（仅限VSA、VSB）
　　●取消复位时的延迟时间可任意设定
　　●内置比较器，可配置为过压检测电路等。（集电极开路输出）
　　●低电流消耗（ICC=0.4mA标准@VCC=5V）
　　●小封装（TMSOP8：2.9mm×4.0mm）

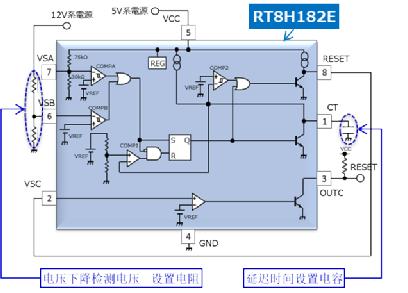

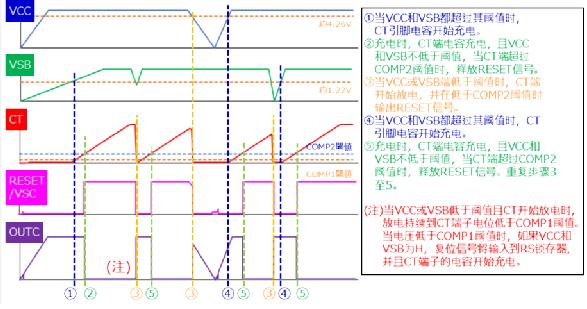

　　应用电路例(电压低下监视5V12V、RESET输出论理反转)动作说明:

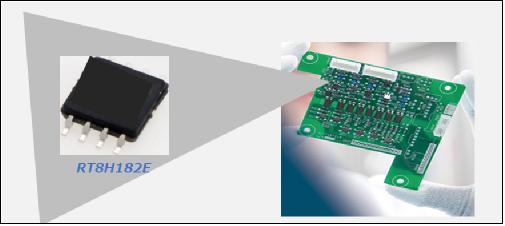

　　外型图, PIN图:
