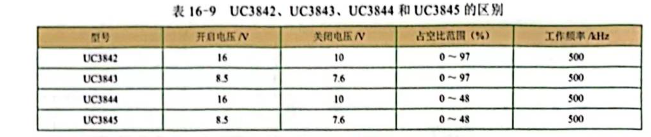

UC3842、UC3843、 UC3844和UC3845的区别见表16—9，开启电压是指芯片电源端（Ve）高于该电压时开始工作，关闭电压是指芯片电源端（Vo）低于该电压时停止工作。
UC3842、UC3843、UC3844 和 UC3845 的加电鉴别
（1）根据开启电压区分UC3842、UC3844、 UC3843和UC3845
将一个0～20V
可调电源接UC384×的Vec（7）脚和地（5）脚，然后调高电源电压，同时测量Vr （8）脚电压，在Ve （7）脚电压约为10V时， UC3843、UC3845的Vrer （8）脚会出现5V电压，而UC3843、UC3845需要Vec （7）脚电压约为16V时， Ver （8）脚才会出现 5V 电压。
（2）根据PWM 脉冲宽度区分 UC3842、UC3843、UC3844 和 UC3845
在UC384×的Vec （7）脚和地（5）脚之间加上大于16V的直流电压后， Ver （8）脚出现 5V 电压，表明芯片已工作。这时再测量PWM 脉冲输出（6）脚电压，在芯片未加反馈时， 6脚输出PWM脉冲宽， 6脚电压， UC3842、UC3843输出的PWM脉冲占空比为97%， ⑥脚电压接近Voc电压， UC3844、UC3845输出的PWM 脉冲占空比为 48%，6 脚电压约为 Voc 电压的一半。
UC3842 好坏判断 在UC384×系列中， UC3842 （或KA3842）为常用，下面介绍 UC3842好坏的判断方法。
在电路中更换完UC3842外围损坏的
元器件后，先不安装
开关管，通电测量UC3842的Vec（7）脚电压，若电压在10～17V 范围内波动，其余一些引脚也有波动的电压，则说明内部电路已起振，UC3842基本正常，若Vcc （7）脚电压低，其余引脚无电压或不波动，则UC3842已损坏。
如果在电路中无法判断 UC3842 的好坏，可拆下芯片，在其Vec（7）脚和地（5）脚之间加上大于16V的直流电压，若测得Ver（8）脚有稳定5V电压， 1、4、6脚也有不同的电压，则UC3842基本正常。
