关于双SPST开关演示信号的无损切换

    NXP NX3L2G66 评估板，它演示了信号的无损切换。该评估板用于评估 NX3L2G66，一种低电阻、双单刀单掷 (SPST) 模拟开关。它在 1.4 V 至 4.3 V 的宽电源电压范围内工作，具有低导通电阻（通常为 0.5 Ω）以实现设计灵活性。它具有高电流处理能力、过压耐受控制输入、高关断隔离和出色的 ESD 性能。


图 1 功能框图
    p

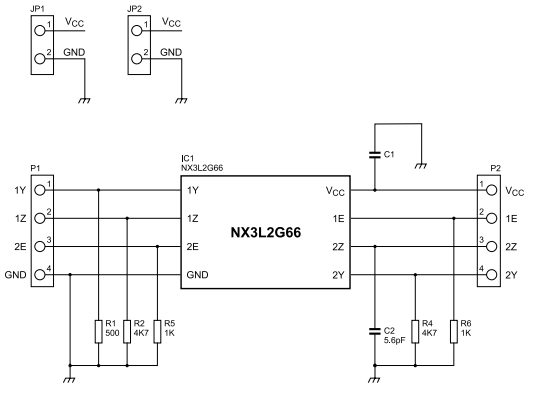

    图 2 演示板电路原理图
    该板可使用 1.4 V 至 4.3 V 的电源电压。0 V 至 Vcc 范围内的信号可以连接到 nZ 引脚并切换到 nY 引脚，反之亦然，损耗 小。在负载为 50 Ω 时，两个通道中每个通道的 大输入频率都可以高达 60 MHz。默认情况下，为避免使能引脚悬空，1E、2E 线和GND 之间连接了1 kΩ 下拉电阻，并且两个开关都处于OFF/断开状态。为了打开开关（关闭触点），需要将逻辑高电平信号连接到相关的启用引脚。带有 VCC 和 GND 引脚的附加连接器（JP1 和 JP2）可以轻松地将示波器探头的使能引脚和 GND 引线连接到电路板。此外，为了测试电阻和电容类型负载下输出上升和下降时间的变化，该板支持 R1 = 500 Ω、R2 = R4= 4.7 kΩ、
