硅稳压管稳压电路原理及稳压条件

　　1、稳压原理

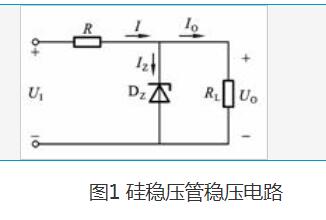

　　硅稳压管稳压电路如图1所示。当稳压管作业在反向击穿状况时，假定输入直流电压有不坚决或负载发作改动，将会使UO有改动的趋势，这时Iz会发作剧烈改动，经过限流电阻R两头电压的改动来抵偿输入电压或负载的改动，然后抵达了安稳UO的意图。

　　2、稳压条件

　　图1电路中稳压管Dz能作业在反向电击穿状况的条件是：

　　3、限流电阻核算

　　在图1所示电路中，使流过稳压管的电流满IZmin≤IZ≤IZM的条件时，稳压电路才调正常作业。限流电阻的核算公式如下：

　　式中：UImax、UImin别离为输入直流电压的   值和   值；IZM是稳压管   容许作业电流，IZmin是   安稳电流；IOmax、IOmin别离为输出电流的   值和   值。
