单片机堆栈操作指令的用法介绍

时间:2019-04-08
POP direct
  条指令称之为推入,就是将direct中的内容送入堆栈中,第二条指令称之为弹出,就是将堆栈中的内容送回到direct中。推入指令的执行过程是,首先将SP中的值加1,然后把SP中的值当作地址,将direct中的值送进以SP中的值为地址的RAM单元中。例:
  MOV SP,#5FH
  MOV A,#100
  MOV B,#20
  PUSH ACC
  PUSH B
  则执行条PUSH ACC指令是这样的:将SP中的值加1,即变为60H,然后将A中的值送到60H单元中,因此执行完本条指令后, 内存60H单元的值就是100,同样,执行PUSH B时,是将SP+1,即变为61H,然后将B中的值送入到61H单元中,即执行完本条指令后,61H单元中的值变为20。


  POP指令的在单片机中执行是这样的,首先将SP中的值作为地址,并将此地址中的数送到POP指令后面的那个direct中,然后SP减1。
  接上例:
  POP B
  POP ACC
  则执行过程是:将SP中的值(现在是61H)作为地址,取61H单元中的数值(现在是20),送到B中,所以执行完本条指令后B中的值是20,然后将SP减1,因此本条指令执行完后,SP的值变为60H,然后执行POP ACC,将SP中的值(60H)作为地址,从该地址中取数(现在是100),并送到ACC中,所以执行完本条指令后,ACC中的值是100。
  这有什么意义呢?ACC中的值本来就是100,B中的值本来就是20,是的,在本例中,的确没有意义,但在实际工作中,则在PUSH B后一般要执行其他指令,而且这些指令会把A中的值,B中的值改掉,所以在程序的结束,如果我们要把A和B中的值恢复原值,那么这些指令就有意义了。
  还有一个问题,如果我不用堆栈,比如说在PUSH ACC指令处用MOV 60H,A,在PUSH B处用指令MOV 61H,B,然后用MOV A,60H,MOV B,61H来替代两条POP指令,不是也一样吗?是的,从结果上看是一样的,但是从过程看是不一样的,PUSH和POP指令都是单字节,单周期指令,而MOV指令则是双字节,双周期指令。更何况,堆栈的作用不止于此,所以一般的计算机上都设有堆栈,单片机也是一样,而我们在编写子程序,需要保存数据时,常常也不采用后面的办法,而是用堆栈的办法来实现。

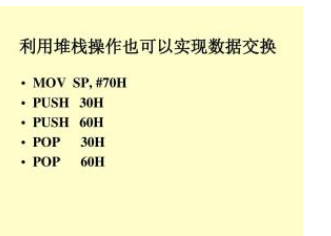

  例:写出以下单片机程序的运行结果
  MOV 30H,#12
  MOV 31H,#23
  PUSH 30H
  PUSH 31H
  POP 30H
  POP 31H
  结果是30H中的值变为23,而31H中的值则变为12。也就两者进行了数据交换。从这个例程能看出:使用堆栈时,入栈的书写次序和出栈的书写次序必须相反,才能保证数据被送回原位,不然就要出错了。
