变频器外接电位器接法

　　变频器简介

　　变频器主要分为两类：电压型，将电压源的直流变换为交流，其直流回路通过电容滤波。

　　输出电压波形为矩形波电流波形近似正弦波。一般要深度负反馈，有稳定作用；电流型，将电流源的直流变换为交流，其直流回路通过电感滤波。电流波形为矩形波电压波形近似正弦波。一般为正反馈，有增益作用。

　　现在的变频器主要采用VVVF变频或矢量控制变频，也就是先把工频交流电通过整流器转换成直流电源，再把直流电源转换成频率、电压均可控制的交流电供给电机。但是VVVF缺点是输入功率因数比较低，谐波电流大，直流电路需要大的储能电容。

　　变频器的主回路构成：电源输入—整流桥—启动电阻—母线电容—制动单元（制动电阻）—逆变桥—电源输出。主电路是给异步电动机提供调压调频电源的电力变换部分，它由三部分构成：

　　1、整流电路：将工频电源转变为直流；

　　2、平波回路：吸收在变流器和逆变器产生的电压脉动；

　　3、逆变电路：将直流转变为频率可调的交流电。

　　电位器简介

　　电位器是具有三个引出端、阻值可按某种变化规律调节的电阻元件。电位器通常由电阻体和可移动的电刷组成。当电刷沿电阻体移动时，在输出端即获得与位移量成一定关系的电阻值或电压。

　　电位器既可作三端元件使用也可作二端元件使用。后者可视作一可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。。

　　电位器 （英文：Potenometer）是可变电阻器的一种。通常是由电阻体与转动或滑动系统组成，即靠一个动触点在电阻体上移动，获得部分电压输出。

　　电位器的作用——调节电压（含直流电压与信号电压）和电流的大小。

　　电位器的结构特点——电位器的电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流的大小。

　　电位器是一种可调的电子元件。它是由一个电阻体和一个转动或滑动系统组成。当电阻体的两个固定触点之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。它大多是用作分压器，这时电位器是一个四端元件。电位器基本上就是滑动变阻器，有几种样式，一般用在音箱音量开关和激光头功率大小调节，电位器是一种可调的电子元件。

　　用于分压的可变电阻器。在裸露的电阻体上，紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。按材料分线绕、碳膜、实芯式电位器；按输出与输入电压比与旋转角度的关系分直线式电位器（呈线性关系）、函数电位器（呈曲线关系）。主要参数为阻值、容差、额定功率。广泛用于电子设备，在音响和接收机中作音量控制用。

　　有些产品设计需求电位器与变频器连接，我们在操作变频器外接电位器的时候，应当严格按变频器的说明书来进行操作，本文主要和大家讲变频器外接电位器接法变频器电位器接线图，变频器外接电位器使用注意事项，以供参考。

　　变频器电位器接线图_变频器外接电位器接法

　　变频器的控制如果采用闭环自动控制，必须将工艺参数，如生产过程中的流量、液面、压力、温度等通过变送器、调节器转换为4～20mA的信号，送至变频器的信号输入端，才能达到变频控制的目的。频率的设定可以通过外接频率设定电位器的方法来实现，接线图如图2-18所示。

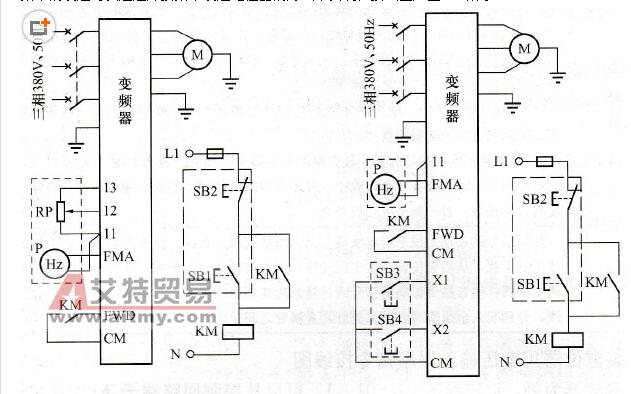

　　外接频率设定电位器接线图（a）接线图（一）；（b）接线图（二）

　　在图2-18 （a）中，运转与停止通过FWD和CM端子来实现。右边的虚线框内的SB1为起动按钮，SB2为停止按钮。RP为手动频率设定电位器，P为频率表，均安装在现场操作柱面上。

　　RP的使用有其局限性。这是由于RP输入的是0～10V的电压信号，而电压信号随着传输距离的延长受到的干扰增大。如果安装现场与变频器距离较远，则无法保证信号传输的准确性。在这种情况下，频率信号可以这样来设定：在输入端子X1～X9中，任意指定某两个端子，并设定其数据为“17”（增命令）和“18”（减命令），这样在运行信号（ON）时，能用外部触点输入信号增／减设定频率。端子的功能见表2-4，此时的接线图如图2-18 （b）所示。

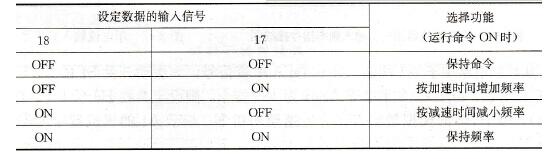

　　表2-4 端子功能表

　　在图2-18 （b）中，指定X1为频率增命令端子；X2为频率减命令端子。虚线框内元件即运行和停止按钮SB1、SB2，频率增减按钮SB3、SB4，以及频率表P均安装在现场操作柱上。操作柱可选用厂家生产的防爆变频调速操作柱。使用时按住SB3，频率增加（见表P），松开手，频率即固定在某频率值上；同理，按住SB4，频率减小，松开手，频率即固定在另一个频率值上。这种调频方法受到的干扰影响相对于图2-18 （a）所示电路来讲要小得多。

　　这种手动给定频率信号的地点（即操作柱），可以设定在作业现场，也可以设立在控制室。

　　变频器外接电位器使用注意事项

　　1、电位器的阻值也不能太大，在控制变频器距离较远时，会导致电位器的抗干扰能力变差。

　　2、外接电位器在工作过程中调节比较频繁的情况下，其电位器的操作功率也不宜太小，一般建议按实际损耗功率的5到10倍至上来选择。

　　3、由于考虑到其变频器内部电路的相互是否匹配等问题，选用的电位器的阻值一般不要大于超过10KΩ。

　　4、在不了解变频器内部电路的情况下，电位器的阻值调节不应适合调太小，因为阻值小了的话，将会导致增加变频器内部控制电源的点击，所以应当注意这一点。

　　由于各种变频器的说明上对外接电位器的阻值和功率规定都是各不一样的，所以大家在操作变频器如何外接电位器的时候，应当按变频器的说明书来进行操作。
