超详细的二极管钳位电路介绍

　　所谓钳位，就是把输入电压变成峰值钳制在某一预定的电平上的输出电压，而不改变信号。
　　钳位电路
　　(1)功能：将输入讯号的位准予以上移或下移，并不改变输入讯号的波形。
　　(2)基本元件：二极管D、电容器C及电阻器R(直流电池VR)。
　　(3)类别：负钳位器与正钳位器。
　　(4)注意事项
　　D均假设为理想，RC的时间常数也足够大，不致使输出波形失真。
　　任何交流讯号都可以产生钳位作用。
　　负钳位器

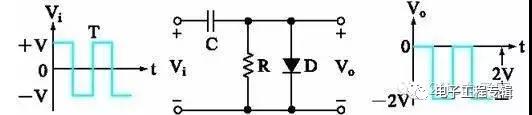

　　(1)简单型

　　工作原理
　　Vi正半周时,DON,C充电至V值,Vo=0V。
　　Vi负半周时，DOFF，Vo=-2V。

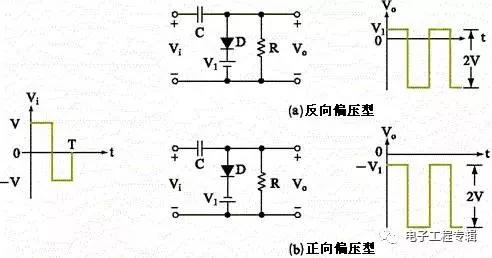

　　(2)加偏压型

　　工作原理
　　Vi正半周时，二极管DON，C被充电至V值(左正、右负)，Vo=+V1(a)图或-V1(b)图。
　　Vi负半周时，二极管DOFF，RC时间常数足够大，Vo=VC+Vi(负半周)=2V。

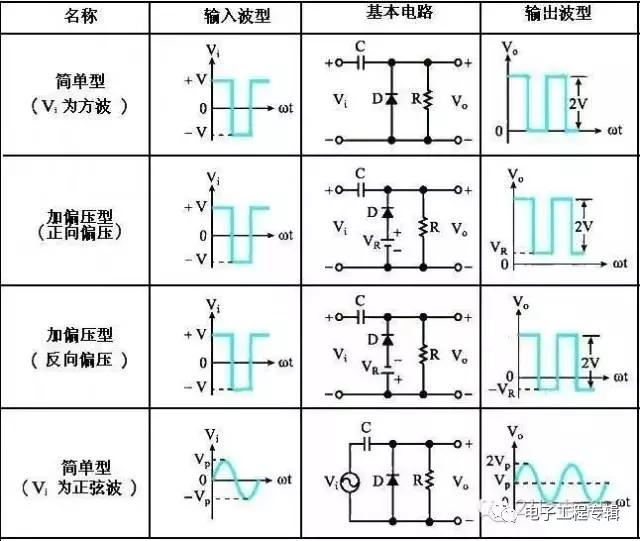

　　几种二极管负钳位器电路比较

　　正钳位器
　　(1)简单型

　　工作原理
　　Vi负半周时，DON，C充电至V值(左负、右正)，Vo=0V。
　　Vi正半周时，DOFF，Vo=VC+Vi(正半周) =2V。

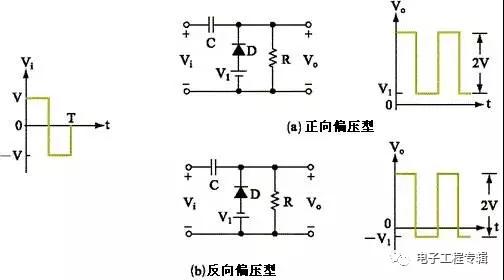

　　(2)加偏压型

　　判断输出波形的简易方法
　　1. 由参考电压V1决定输出波形于坐标轴上的参考点。
　　2 .由二极管D的方向决定原来的波形往何方向移动，若二极管的方向为
　　,则波形必须向上移动;若二极管的方向为，则波形必须往下移动。
　　3.决定参考点与方向后，再以参考点为基准，将原来的波形画于输出坐标轴上，即为我们所求。
　　几种二极管正钳位器电路比较
