行程开关的组成结构分类

　　行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

　　在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。用于控制机械设备的行程及限位保护。构造：由操作头、触点系统和外壳组成。

　　行程开关按其结构可分为直动式、滚轮式、微动式和组合式。

　　直动式行程开关

　　动作原理同按钮类似，所不同的是：一个是手动，另一个则由运动部件的撞块碰撞。当外界运动部件上的撞块碰压按钮使其触头动作，当运动部件离开后，在弹簧作用下，其触头自动复位。

　　其结构原理如图所示，其动作原理与按钮开关相同，但其触点的分合速度取决于生产机械的运行速度，不宜用于速度低于0.4m/min的场所。

　　直动式行程开关组成

　　1：推杆　2：弹簧　3：动断触点　4：动合触点

　　滚轮式行程开关

　　当运动机械的挡铁（撞块）压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推动撞块，当撞块碰压到一定位置时，推动微动开关快速动作。当滚轮上的挡铁移开后，复位弹簧就使行程开关复位。这种是单轮自动恢复式行程开关。而双轮旋转式行程开关不能自动复原，它是依靠运动机械反向移动时，挡铁碰撞另一滚轮将其复原。

　　其结构原理如图所示，当被控机械上的撞块撞击带有滚轮的撞杆时，撞杆转向右边，带动凸轮转动，顶下推杆，使微动开关中的触点迅速动作。当运动机械返回时，在复位弹簧的作用下，各部分动作部件复位。

　　滚轮式行程开关组成

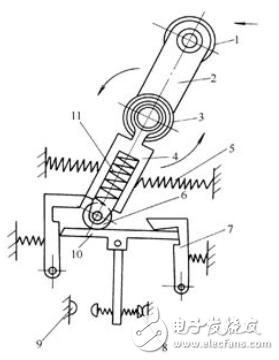

　　1：滚轮　2：上转臂　3&5&11：弹簧　4：套架

　　6：滑轮　7：压板　8&9：触点　10：横板

　　滚轮式行程开关又分为单滚轮自动复位和双滚轮（羊角式）非自动复位式，双滚轮行移开关具有两个稳态位置，有“记忆”作用，在某些情况下可以简化线路。

　　微动开关式行程开关

　　微动开关式行程开关的组成，以常用的有LXW-11系列产品为例，其结构原理如图所示：

　　1：推杆　2：弹簧　3：动合触点　4：动断触点　5：压缩弹簧
