接近传感器工作原理及分类

　　接近传感器，是指代替限位开关等接触式检测方式，以无需接触检测对象进行检测为目的的传感器的总称。其能将检测对象的移动信息和存在信息转换为电气信号。
　　在转换为电气信号的检测方式中，包括利用电磁感应引起的检测对象的金属体中产生的涡电流的方式、捕测体的接近引起的电气信号的容量变化的方式、利石和引导开关的方式。 由感应型、静电容量型、超声波型、光电型、磁力型等构成。

　　接近传感器是利用振动器发生的一个交变磁场，当金属目标接近这磁场并达到感应距离时，在金属目标内发生涡流，因此导致振动衰减，以至接近传感器的振动器停振。接近传感器的振动器振动及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，因此达到接近传感器的非接触式之检测的目的。这就是接近传感器的运作原理。
　　接近传感器的分类
　　接近传感器按工作原理分：
　　高频振荡型、电容型、感应电桥型、磁铁型和霍耳效应型等。
　　按操作原理可分为三类：
　　利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。
　　按检测方法分：
　　通用型：主要检测黑色金属（铁）
　　所有金属型：在相同的检测距离内，检测任何金属。
　　有色金属型：主要检测铝一类的有色金属
　　不同类型接近传感器的工作原理

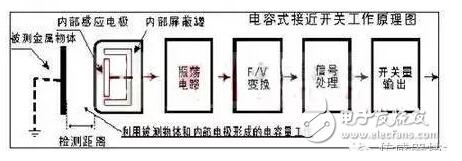

　　电容式接近传感器的工作原理：电容式接近传感器由高频振荡器和放大器等组成，由传感器的检测面与大地间构成一个电容器，参与振荡回路工作，起始处于振荡状态。当物体接近传感器检测面时，回路的电容量发生变化，使高频振荡器振荡。振荡与停振这二种状态转换为电信号经放大器转化成二进制的开关信号。

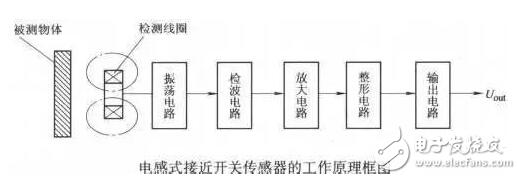

　　电感式接近传感器的工作原理：电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。

　　高频振荡型接近传感器的工作原理：由LC高频振荡器和放大处理器电路组成，当金属物体接近振荡感应头时会产生涡流，使接近传感器振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

　　所有金属型传感器的工作原理：所有金属型传感器基本上属于高频振荡型。和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。传感器检测到这个变化并输出检测信号。
　　有色金属型传感器的工作原理：有色金属传感器基本上属于高频振荡型。它有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率的变化。当铝或铜之类的有色金属目标物接近传感器时，振荡频率增高；当铁一类的黑色金属目标物接近传感器时，振荡频率降低。如果振荡频率高于参考频率，传感器输出信号。
　　通用型接近传感器的工作原理：振荡电路中的线圈L产生一个高频磁场。当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。然后，振荡减弱直至停止。传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。
