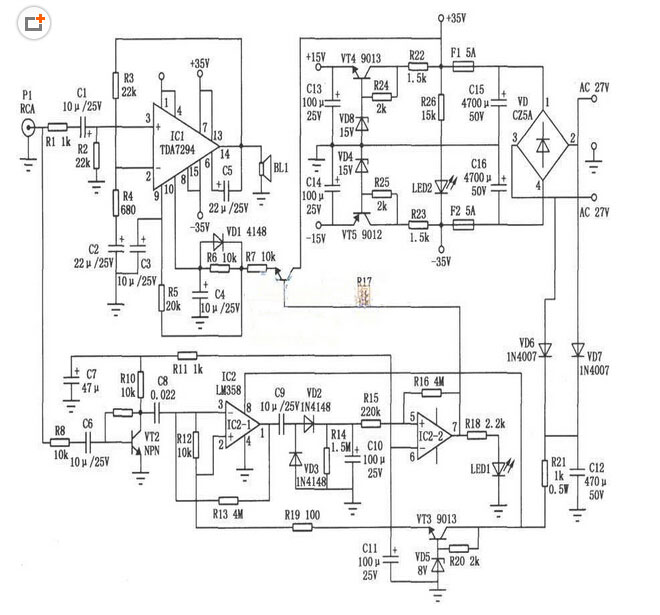

有源低音炮功放增加待机功能电路图

　　基于TDA7294有源低音炮功放增加待机功能
　　本电路是对使用集成电路TDA7294的音响电路进行改进的。TDA729410脚具有静音功能，当外部提供一直流高电平时，集成块处于工作状态；低电平作用时，集成块则处于截止状态，此时电路耗电微小，IC1 14脚无输出，即“待机”形式。一般的电路都是给10脚提供高电平使其处于导通状态，其实开发此脚功能可满足某些特殊的工作要求。本电路就是据此使有源低音炮功放增加待机功能，其电路工作可靠、反应灵敏。
