PCM186x:110dB立体声音频模数转换方案

导读：TI公司的PCM186x系列是音频前端器件，集成了许多系统级功能，可以替代某些DSP功能。它采用新的方法集成音频功能，很容易和欧洲Ecodesign兼容，并开发出具有高性能终端产品，而且还能降低成本。

　　该PCM186x系列音频前端设备，采用一种新的方法，进行音频功能的集成，以符合欧洲Ecodesign标准，同时实现了高性能高端产品和更低的成本。它无需使用5V电源或外部可编程增益放大器，体积更小，更智能化，并降低了成本。

　　PCM186x是高度灵活的音频前端，它支持广泛的输入电平，从小型毫伏麦克风输入，到无需外部电阻分压器的2.1VRMS线路输入。该PCM186x系列集成了许多系统级的功能，可以帮助甚至代替某些DSP功能实现。

　　所有这些功能都可以通过一个单一的3.3V电源来实现。其集成的带隙电压基准，提供了出色的PSRR,可以省去专用的模拟3.3V电压轨。

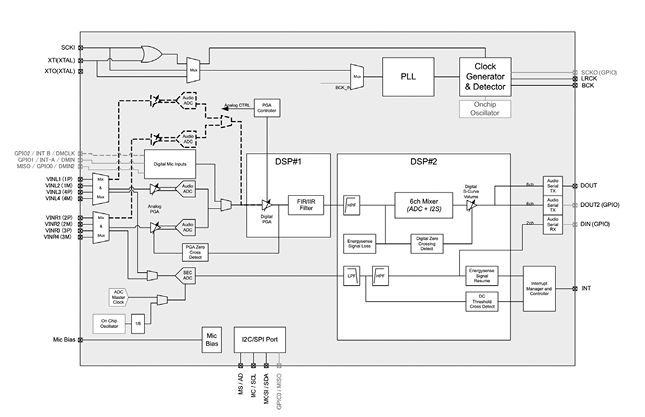

　　                               图1 PCM186x系列内部框图

　　PCM186x系列主要特性

• 　　通用模拟麦克风输入，2.1VRMS满量程
• 　　8模拟输入与MUX和PGA
• 　　模拟预混合功能（PGA/MUX之前）
• 　　单端，伪差分或差分输入与麦克风偏置
• 　   4倍数码麦克风输入
• 　　多达4个单声道ADC通道（PCM1865）
• 　　硬件控制（PCM1861）
• 　　I2C或SPI控制（PCM1863/5）
• 　　H/W可编程增益放大器
• 　　固定麦克风预增益选择：20dB,32dB（模拟）
• 　　S/W可编程增益放大器
• 　　集成高性能音频PLL

　　                                          图2 PCM186x系列简化框图

　　                                            图3 PCM186x系列系统配置框图图

• 　　3.3V单电源供电，用于模拟和数字
• 　　额外的1.8V核，及接口，用于低功耗
• 　　3.3V功耗：<85mW（PCM1861/3），<145MW（PCM1865）
• 　　“Energysense”音频内容探测器-自动系统唤醒和睡眠
• 　　主或从音频接口
• 　　调音台的功能
• 　　数字调音台混合ADC输出和I2S同步输入
• 　　过零PGA增益变化
• 　　自动PGA裁剪抑制控制

　　PCM186x系列主要应用

• 　　家庭影院和电视
• 　　汽车
• 　　蓝牙（扬声器）
• 　　麦克风阵列处理器评估板主要特性

　　                                           图4 评估模块PCM186xEVM电路图

　　评估模块PCM186xEVM （EVM）

　　该PCM186xEVM（EVM）是一个易于使用的评估板，用于ADC PCM186x系列。由于PCM186x系列引脚对引脚的特性，下列任何型号都可以用这款主板： PCM1861、PCM1863和PCM1865。
