基于高速多模式RS编码器的设计方案

　　导读：L频段宽带航空数据链系统（L-DACS1）是未来L波段航空数据通信系统的候选方案之一。这里基于L-DACS1系统协议内容，为了降低信道的噪声和畸变与多普勒频移的影响，采用具有良好差错控制能力的多模式RS编码进行信道纠错。

　　关键词：RS编码

　　仿真对多模式RS编码算法性能进行了分析，并通过FPGA实现验证了算法在L-DACS1系统中应用的有效性，结果表明，多模式RS编码器可以实时地调整模式，高效稳定地进行差错控制，满足L-DACS1高速传输仍保持稳定的要求。

　　0 引言

　　为了解决地-空的数据传输业务增长而带来的高通信速度要求和高宽带要求问题，国际民航组织（ICAO）选定L波段航空数字通信系统（L-DACS）作为民航未来宽带航空数据链的传输方案。欧洲EUROCON-TROL 提出了未来航空通信系统（FAC），即L 波段数字航空通信系统类型1 和2（L-DACS1 和L-DACS2）。L-DACS1 是采用正交频分复用OFDM 技术的航空通信系统，它工作在960~1 024 MHz 的航空L 波段，被设计来满足未来20 年和更长时间的航空通信要求。

　　在L-DACS1 中，由于信道的噪声和畸变与多普勒频移的影响，会对传输的信息引起失真和信号判决错误，而且不同类型的数据需要采用不同的速率传输，因此需要使用多种模式的信道编码来降低误码率。RS编码是性能优良的纠错码，在线性分组码中它的纠错能力和编码效率是的。它不但可以纠正随机错误、突发错误以及两者的结合，而且还可以用来构造其他码类。因而RS编码是目前L-DACS1中重要的组成部分。

　　1 RS 编码器原理

　　RS（n,k,t）码通常用n、k 和t 三个参数表示。其中：

　　n 表示码字长度；k 表示信息段长度；t 表示可纠正错误符号个数。L-DACS1协议中采用RS（16,4,1）、RS（21,19,1）、RS（24,22,1）、RS（32,28,2）、 RS（43,39,2）、RS（49,45,2） 、RS（66,60,3） 和RS（74,66,3）八种模式。

　　以RS（16,4,1）为例，RS（16,4,1）的生成多项式一般按式（1）进行选择：

　　首先计算商式h（x） 和余式r（x） n - k d（x） g（x） =h（x）g（x） + r（x） ,取余式r（x） 作为校验字，然后令c（x） = xn - k d（x） + r（x）， 即将信息位放置于码字的前半部分，监督位放置于码字的后半部分，这样有式（2）：

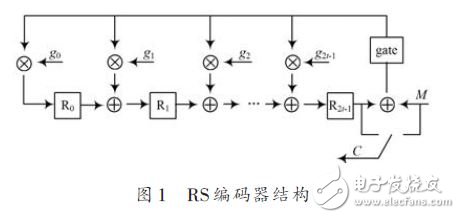

　　因此码字多项式c（x） 必可被生成多项式g（x） 整除。如果在接收方检测到余式不为0,则可判断接收到的码字有错误。RS编码器结构如图1所示。

　　其工作原理如下：

　　（1）寄存器R0 - R2t - 1 全部清零。开关接通A点，然后信息位分为两路送电路中，一路直接送入C（x） ,一路送入除法电路并进行移位。每一个时钟一个字节；（2）在k 个时钟结束的时候信息位全部输入，并完成除法功能。此时移位寄存器里保留了余式r（x） 的系数，这就是RS码的校验位；（3）在k+1 个时钟到来的时候，开关接通B 点。寄存器中的数据依次移出，送入信道。在经过2t 个时钟后数据全部移出，得到2t 个校验位。这2t 个校验位跟在原先的k 个信息位的后面，组成RS（n,k,t）码输出。这样就完成了RS码的编码；（4）寄存器R0 ~R2t - 1 全部清零，重复步骤（1）~（3），完成对下一组RS码的编码。

　　2 多模式RS 编码器的设计与实现

　　多模式RS 编码模块，根据MODE 信号对于可配置的RS 模块进行实时的配置。图2 为多模式RS 编码在L-DACS1 中硬件实现结构图，表1 为多模式RS 编码器模块端口说明。

　　根据协议规定，L-DACS1发射机使用归零卷积码，所以需要将RS编码器的输出数据末尾进行补零处理。因为卷积码的约束长度为6位，因此需要补6个零。

　　RS 编码后的数据放入缓存器中然后输出。根据MODE 信号对于计数器进行选择，计数器值时，将BUFFER 使能端置为低电平，同时激活ROM,顺序输出6个0值符号。然后计数器置为0,将BUFFER使能端拉至高电平。

　　3 多模式RS 编码器仿真

　　利用Verilog HDL 硬件描述语言对多模式RS 编码器进行仿真，对工程文件进行综合、布线和仿真，以RS（16,4,1）编码为例进行分析，其后仿真结果如图3所示。、

　　图3 中，MODE 是模式控制信号，可根据该信号来选择不同的RS编码模式。data_in为模块的输入数据，每次连续输入112 b数据；data_out为RS编码后输出数据，每次连续输出134 b;rdy 为数据输出有效标志位。

　　本次仿真RS（16,4,1）编码，模式信号MODE为000.仿真其他模式RS编码，改变MODE信号即可。

　　将仿真通过的工程文件使用ChipScope添加观察信号采样时钟、触发信号和待观察信号后重新综合、布局布线生成bit文件，到Xilinx公司的Virtex-5系列的XC5VLX110-F1153 型号的芯片后用ChipScope 进行在线测试，采用主时钟75 MHz,得到测试结果如图4所示。

　　图4中，en表示输入使能信号，data_in表示编码之前的数据，data_out表示RS编码后输出数据，rdy表示输出数据有效的信号，输入时钟频率为75 MHz,采样时钟频率为150 MHz.通过对比图3的仿真结果和图4的在线测试结果，可以验证在高速的时钟下设计的正确性。

　　4 结语

　　本文提出了一种基于L-DACS1系统中高速多模式RS 编码的设计方案。本方案先阐述了L-DACS1系统中多模式RS编码器的工作原理，利用FPGA设计实现了可以在高速多模式条件下正常工作的RS 编码器。同时用Verilog HDL 硬件描述语言对此设计进行了仿真验证，使用75 MHz的主时钟频率，在Xilinx 公司Virtex-5 系列XC5VLX110-F1153型号芯片下完成了硬件的调试，仿真及在线测试结果表明，达到了预期的设计要求，并用于实际项目中，以此证明该方案具有较强的实用性。
