零门槛玩转ZigBee

    传统zigbee协议：了解ZigBee协议、基于第三方库编程开发、测试网络健壮性及稳定性并反复调试、规划应用网络、启动等待组网、实现zigbee通讯；FastZigbee协议：黑匣子，软件配置，布网，实现zigbee组网通讯。

    传统的zigbee通讯协议节点类型分为3种：协调器、路由器、终端节点。用户自行开发需从ZigBee的底层通讯机制到用户API全方位的了解掌握，并且由于无线协议的复杂性和无线实验平台环境搭建的高额成本，导致超过50%的用户存在ZigBee通讯的隐性问题。

    针对这些情况，由致远电子股份有限公司开发出了一套zigbee的通讯协议--FastZigbee通讯协议，该协议的主要特点是使用方便，灵活，而且效率高，适合各种类型的组网功能，实现零门槛的zigbee组网使用。

    下面我们来看看，zigbee目前使用多的网络通讯，如点对点通讯、主从模式（一点对多点）通讯、组网通讯。这三种通讯是目前zigbee使用普遍，也是相对简单的网络。

    传统zigbee通讯协议，应对这些网络需要进行角色分配，设置相对麻烦，组网时间慢，通讯效率不高等确定，且应用不灵活。

    而Fastzigbee则能轻松应对这些网络，给予客户的用户体验。

    1、如图 1所示，只需将A、B两点的目标节点地址相互指向，即可实现A、B两点之间数据透传。设置可使用配套的FastZigbee配置软件，打开串口-获取信息-修改配置，即可轻松完成配置。

    图1 点对点通讯示意图

    2、如图 2所示，主从模式（一点对多点）通讯，只需将B、C、D等从机节点的目标节点地址指向主节点A，同时A设置成广播，或者用一条切换目标地址（无须重启）指令，即可实现A-B、C、D等节点的多点数据透传。同理设置只用使用配套的FastZigbee配置软件即可。

    图2 主从模式（一点对多点）通讯示意图

    3、如图 3所示，当主从节点的距离无法直接通讯时，只需将两点距离中一个节点（如C点）设置成路由模式，则能完成数据转发，其他所有设置均和第2点的设置一样。

    图3 组网转发示意图

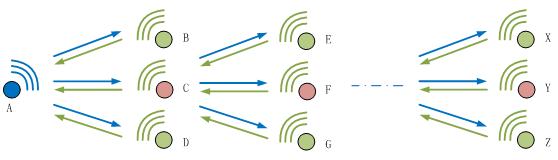

    4、由以上三种基本网络，拓展出更复杂的网络，如下图4所示，多级组网通讯。FastZigbee协议应对该网络同样也是得心应手，使用方式完全和第3点的设置一样，只需将链路中无法达到的距离中间，找个节点，设置成路由模式即可。FastZigbee支持10级路由转发，单级路由2.5KM，能够满足绝大部分的网络。

    图4 多级组网通讯示意图
