TDK开发出LAN用小型脉冲变压器ALT3232M

　　TDK株式会社（社长：上釜健宏）开发出LAN接口用的小型脉冲变压器ALT3232M系列，并从2013年7月起开始量产。

　　该产品在以往产品W:4.5×L:3.2×H:2.8（mm）的外形尺寸基础上进一步追求小型化，将体积和封装面积分别减小了约30%,实现了W:3.2×L:3.2×H:2.8mm的尺寸。如今，以太网的传输速度从100Mbps提高至1,000Mbps,传输量增加，脉冲变压器的搭载数量呈现增加趋势。由于1个基板搭载多个脉冲变压器，因此需要进行小型化，而该产品正满足了这一需求。

　　同时，以PC等的IT设备为首，近年来，液晶电视等AV设备也开始标配LAN端子。脉冲变压器是搭载于LAN接口上的关键部件。在高速传输脉冲信号的同时，还具有输出入间绝缘的功能。

　　TDK充分运用在SMD共模滤波器上积累的技术，凭借自动卷线工法构建了量产体制。能够有效控制手动卷线产生的特性偏差，保证高度可靠性和质量。

　　主要应用

　　●笔记本电脑、数码家电等的LAN接口部分

　　●各种通信设备等

　　主要特点和优点

　　●通过小型化减小封装面积

　　●凭借自动卷线，提高可靠性，稳定质量

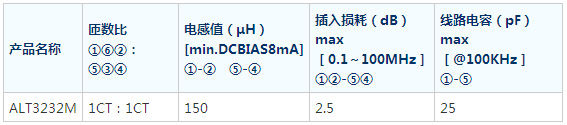

　　主要数据
