拆解小米2A:内部结构不同小米系

时间:2013-05-02

  全新发布的小米2青春版机型小米2A并没有向之前青春版机型那样直接降低配置,而是有增有减,它经过了重新的设计,相对小米2更轻更薄,减去了部分发烧的功能,但却加上了一些新的功能。小米2S和小米2的内部结构相当,几乎没有区别,而小米2A则不同,今天呢对它进行一番拆解,看看其内部结构究竟有何不同。(小米新品破两千试水高端化 秒杀锤子ROM)

  小米2A采用的是骁龙S4 Pro双核处理器(8260A Pro),处理器主频达到了1.7GHz,并且同为Krait 300内核,内置了1GB RAM和16GB ROM.重要的是小米2A的屏幕升级到了4.5英寸,分辨率同为720p级。另外小米2A还带有800万像素背照式二代镜头,光圈F2.0,前置200万像素背照二代镜头,光圈F2.2.

内部结构不同米2 小米2A配置

  相对小米2和2S两个版本,小米2A新增了NFC(近场通讯功能),NFC芯片被安放在了后盖上,实现了更多功能,NFC的应用虽然一直不温不火,但它未来发展的前景还是非常被看好的。

小米2A新增了NFC 米2和2S却没有

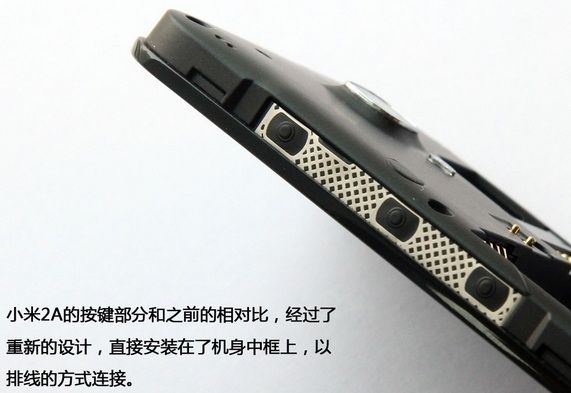

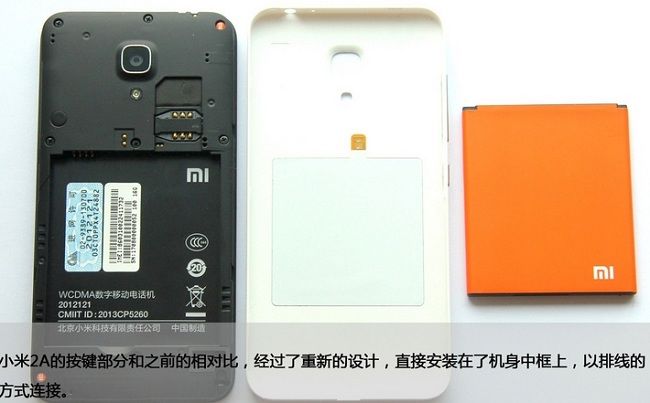

  小米2A的按键部分和之前的相对比,经过了重新的设计,直接安装在了机身中框上,以排线的方式连接。

重新设计按键 拆解小心弄坏保修纸

  小米2A机身共有9颗十字形螺丝,上、中、下各三颗,并且其中还带有两个保修贴纸,私自拧下螺丝也就意味着失去了保修。螺丝去掉后就是卡扣了,很简单就可以将后框与中框部分分离。

内部结构大区别 主板一大一小

  整体来看,小米2A的内部结构和小米2、小米2S有着很大区别,主板分为两部分,一大一小分别在手机的上下两端,中间为电池仓。

  在后框部分上,我们可直接将手机的扬声器和3.5mm耳机接口卸下,这两部分都采用了触点式的接触方式。

  主板和中框也同样采用了卡扣形式,另外在拿下主板之前我们还需将与主板连接的5条排线先翘起。另外在中框左侧槽中还卡有一个射频连接线,与需要拆除。

主板5条排线 拆除射频连接线

  拆除主板之后,中框部分就已经拆除完毕,基本没有什么可拆卸的了,中框部分内嵌了液晶屏幕,必须要通过非常规手段才能拆除,我们还是不要毁了,怪难买到的。

  通过液晶屏幕的排线信息我们可以看到,这部小米2A采用的是LG屏幕。

  前置200万像素镜头,光圈F2.2以及光线感应器特写。

  800万像素背照式二代镜头,光圈F2.0.

前后镜头特写 细看你还看出什么

  主板部分

  主板部分,小米2A分为大小两块板,两部分采用排线连接。

  石墨散热贴纸

  主板上带有一层石墨散热贴纸,面积较大,覆盖了大部分主要的芯片部分,能够起到非常好的散热效果。

  拆除主板屏蔽罩

  接下来,翘起主板屏蔽罩后就能看到一些芯片,小米2A的屏蔽罩仅部分可拆除,其余部分直接焊死在主板上,拆卸很困难。

主板部分屏蔽罩焊死

  主板正面特写。遗憾的是由于部分屏蔽罩无法拆卸,我们也并没有看到高通8260A Pro处理器以及其它更多的芯片。

  主板背面特写,你可以看到部分被焊死的屏蔽罩。

  尔必达内存

  主板上露出的一部分芯片就是尔必达研发生产的运行内存,大小为1GB,小米2/2S同样也搭载的是尔必达内存,不过大小为2GB.

  东芝存储

  东芝存储,大小为16GB,之前小米2上配备的是Sandisk存储。

  高通电源管理芯片

  高通PM8921:电源管理芯片。

高通电源管理芯片 Invensense陀螺仪

  陀螺仪/加速度计

  Invensense生产研发的陀螺仪/加速度计,型号为MPU 6050.

  振动单元

  振动单元,直接焊死在主板上。

焊死在主板上的振动单元 339代表什么
