EMC之铁氧体磁珠技术及选型要点

　　铁氧体磁珠： 使用镍锌铁氧体材料建造多层构造的技术，主要应用在EMC领域。费话少说，直接引入正题。

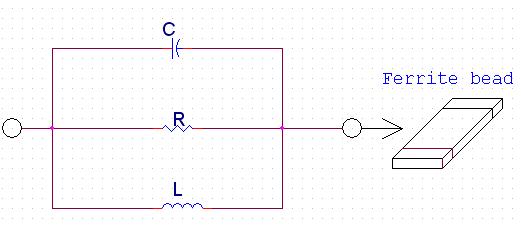

　　1、铁氧体磁珠等效电路

　　阻抗计算（100Mhz）：

　　|Z|=1/|Y|

　　Y|100Mhz|=G+j（ωC-1/ωL）  G=1/R

　　例如：600R@100Mhz的参数： DCR=0.15r; Lp=1.57uH; Cp=1.5pF;Rp=718r

　　Y|100Mhz|=[1,39.103+j（942,48. 10-6-101. 10-3）]S

　　2、铁氧体磁珠阻抗曲线

　　3、四极等效电路来计算插入衰减

　　从上面的阻抗曲线图数据代入参数：

　　A=20log（220+210+310）/（210+220）=4.7（dB）

　　4、电路应用：

　　总结：磁珠选型号时：

　　1.铁氧体磁珠等效电路主要应用电流参数。

　　2.插入衰减主要是设计时要对信号衰减程度决定阻抗大小。
