TOP270VG:100W小型反激电源解决方案

　　Powerint公司的TOPSwitch-JX系列产品集成了725V功率MOSFET、高压开关电流源、多模式PWM控制器、振荡器、热关断电路、故障保护和其他控制电路，适合用于10W~245W的电源。265VAC时无负载的功耗小于100mW,主要用在笔记本电脑适配器、打印机、LCD监视器、STB、PC或LCD TV待机电源、音频放大器。

　　TOPSwitch-JX具有成本效益，它将725V功率MOSFET、高压开关电流源、多模式PWM控制、振荡器、热关断电路、故障保护及其他控制电路集成在一个单片器件里。

　　图1 TOPSwitch-JX系列方框图

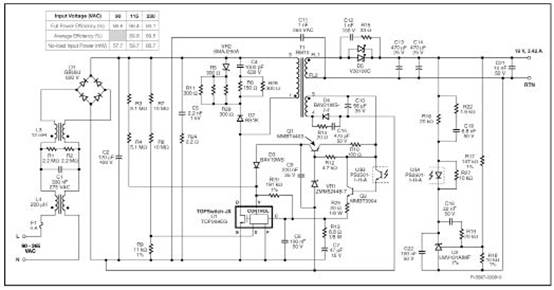

　　图2 TOPSwitch-JX系列通用输入19V 65W反激电源电路图

　　TOPSwitch-JX系列产品特性

　　智能节能

　　–从10W~245W应用的理想选择

　　–在整个负载范围内具有高能源效率

　　–无负载功耗低于100mW（265VAC）

　　–在1W,230VAC输入时，多750mW待机输出功率

　　提高设计灵活性，降低了系统成本

　　–多模式PWM控制，在所有负载条件下大限度地提高效率

　　– 132kHz的工作频率，减小变压器和电源的尺寸

　　–高效率的66kHz频率选项，

　　–准确的可编程电流限制

　　–线电压纹波抑制的优化线电压前馈

　　–频率波动，降低EMI滤波器的成本

　　–完全集成的软启动，实现低启动压力

　　–725V额定MOSFET

　　简化设计，降低要求

　　–丰富的保护功能

　　–过载故障自动重启动限制电力<3%

　　–输出短路保护（SCP）

　　–输出过电流保护（OCP）

　　–输出过载保护（OPP）

　　–输出过压保护（OVP）

　　–迟滞/锁存关断用户可编程

　　–简单快速的AC复位

　　–初级或次级侧检测

　　–输入欠压（UV）检测可以防止关机故障

　　–输入过压（OV）关断，延伸线浪涌承受能力

　　–的大滞后热关断（OTP）

　　先进的封装选项

　　– EDIP-12封装：

　　– 43W/117W通用输入功率输出能力

　　PCB/金属散热片

　　–薄型水平方向的超薄设计

　　–热传导至PCB和散热器

　　–可选的外置散热片提供热阻抗，相当于一个TO-220

　　– eSIP-7C封装：

　　–177W通用输入输出功率能力

　　–垂直方向的PCB占位

　　–简单的散热片安装，使用夹片提供热性能，阻抗相当于一个TO-220

　　– ESOP-12封装：

　　– 66W通用输入输出功率

　　–小体积表面贴装超薄设计

　　–通过外露焊垫和源极引脚将热传导至PCB

　　–支持波峰焊或回流焊

　　–扩展漏极到漏电引脚

　　–低电磁干扰（EMI）的散热片连接到源TOPSwitch-JX系列典型应用

　　笔记本电脑或笔记本电脑适配器

　　通用适配器

　　打印机

　　液晶显示器

　　机顶盒

　　PC或LCD TV待机

　　12V/24V 100W反激电源评估板

　　采用TOPSwitch-JX系列的TOP270VG来描述12V/24V,100W反激式DC-DC转换器。此电源供应器的目的是用于LED背光液晶电视。该板要求+380 VDC输入，由典型的电视设计PFC端提供。

　　图3 TOPSwitch-JX系列通用输入12V 30W反激电源电路图

　　图4 100W反激电源评估板电路图

　　100W反激电源评估板主要特性

　　高效节能

　　满载效率> 90%

　　10%负载效率> 89%以上

　　平均效率> 90%（25%,50%,75%,100%负载点）

　　简化满足能源之星2.0和EuP的要求

　　低成本，低元件数，和小的PCB占位空间解决方案

　　不需同步输出整流而达到性能

　　132kHz的工作频率，优化的核尺寸和高效率

　　小尺寸EDIP-12封装的超薄设计

　　综合保护和可靠性

　　线路欠压锁定（UVLO）

　　初级检测的输出过压关断（OVP），锁定的OVP条件下可以具有快速AC复位电路复位

　　自动恢复输出过电流（OCP）

　　满足有限的电源（LPS）<100 VA要求，单点故障

　　准确大迟滞热关断
