任天堂的新主机 Wii_U 大拆解

时间:2013-03-27

  任天堂新主机Wii U于11月18日在北美上市。任天堂的主机向来不以硬件见长,拆解显示Wii U的内部设计确实并不复杂。Wii U使用了定制格式的光驱,光盘容量25GB, 采用了IBM PowerPC处理器AMD RV7xx GPU,工艺制程分别是45纳米和40纳米,鸿海/富士康的无线控制器,三星的2GB GDDR3 1066 MHz,海力士的2GB DDR3-1600内存,内存带宽12.8GB/s.

  Wii U的浏览器是基于WebKit,但不是版本。多数分析师估计,Wii U的处理能力只稍微于今天的Xbox 360,虽然两者推出的时间间隔五年。

任天堂的新主机 Wii_U 大拆解

任天堂的新主机 Wii_U 大拆解

任天堂的新主机 Wii_U 大拆解

任天堂的新主机 Wii_U 大拆解

任天堂的新主机 Wii_U 大拆解

任天堂的新主机 Wii_U 大拆解

任天堂的新主机 Wii_U 大拆解

任天堂的新主机 Wii_U 大拆解

任天堂的新主机 Wii_U 大拆解

任天堂的新主机 Wii_U 大拆解

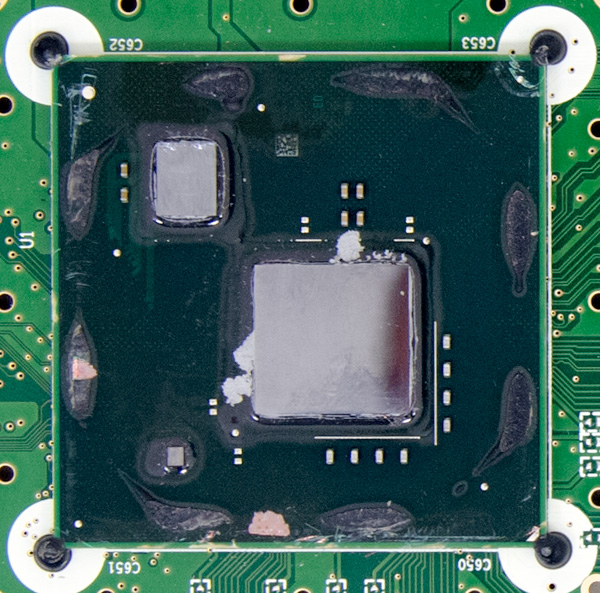

Wii U Silicon Analysis
  Dimensions Approximate Die Size
CPU 5.2mm x 6.3mm 32.76mm2
GPU 12.3mm x 12.7mm 156.21mm2
3rd die (memory?) 1.79mm x 1.48mm 2.65mm2



Wii U Power Consumption
  System Power Consumption in Watts
Standby (Power Off) 0.22W
Wii U Menu (No Disc in Drive) 31.2W
Wii U Menu (Disc in Drive) 32.8W
Super Mario U 33.0W
Netflix Playback 28.5W
