SHARC处理器开发方案

　　ADI公司的ADSP-21483、ADSP-21486、ADSP-21487、 ADSP-21488和ADSP-21489是第四代SHARC处理器，基于单指令多数据（SIMD）核，支持32位定点和32/40位浮点算法格式，具有400 MHz/2400 MFLOP,提高了性能，基于硬件的滤波器加速器，音频性能和集中于应用的确外设，支持环绕声译码器算法的新存储器配置。主要用于工业控制、汽车音频和医疗电子。

　　SHARC ADSP-21489是第四代SHARC处理器的两名成员，包括，ADSP-21483、ADSP-21486、ADSP-21487、ADSP-21488、ADSP-21489,具有增强的性能，基于硬件的过滤器加速器，音频和以应用为重点的外设，以及新的内存配置，能够支持的新环绕声解码器算法。所有器件的引脚互相兼容，并完全兼容所有以前的SHARC处理器代码。这些新的第四代SHARC处理器系列是基于单指令多数据（SIMD）内核，它支持32位定点和32bit/40bit浮点算术格式，使他们特别适用于高性能音频应用。

　　ADSP-21489具有较高的性能，400MHz/2400MFLOPS,采用第四代SHARC处理器系列的LQFP封装。这种性能水平使得ADSP-21489特别适合于汽车音响和工业控制领域。除了其高性能内核外，ADSP-21489还包含额外的处理模块，如FIR、IIR、FFT加速器，以提高系统的整体性能。它还有一个新的功能，即可变指令集架构（VISA），可以使代码减少20%~30%,增加了内存容量的可用性。第四代DSP通过提供一个无缝连接，接到16位SDR SDRAM,以连接外部存储器。

　　第四代SHARC处理器还集成了专用外设，旨在简化硬件设计，降低设计风险，并终缩短产品上市时间。统称为数字应用接口（DAI）的器件被组合在一起，这些功能块可以通过软件可编程信号路由单元（SRU）彼此连接或连接到外部引脚。SRU是一种创新的功能架构，可以使DAI块之间的路由全面且灵活。通过SRU连接的外设包括（但不限于）、IDP、串行端口、S/PDIF Tx/Rx和一个8通道异步采样率转换器模块。第四代SHARC可以使数据（通过DMA控制器）从串行口直接传送到外部存储器。其他外围设备，如SPI、UART和双线接口，通过数字外设接口（DPI）进行路由。

图1 ADSP-2148x系列产品方框图

图2 评估板ADSP-21489 EZ-KIT框图

　　ADSP-2148x主要特性

　　高性能32bit/40bit浮点处理器

　　优化的高性能音频处理

　　单指令，多数据（SIMD）计算架构

　　片上存储器5MbitsRAM,片上 4Mbits ROM

　　400MHz的工作频率

　　与所有其他SHARC系列成员的代码兼容

　　具有ADSP-2148x处理器，具有独特的audiocentric外围设备，如数字应用接口、串口、精密时钟发生器、S/PDIF、收发器、异步采样率转换器、输入数据端口等

　　ADSP-2148x系列产品应用

　　工业控制

　　汽车音响

　　医疗领域中的应用

　　评估板ADSP-21489 EZ-KIT Lite

　　ADSP-21489的EZ-KIT Lite为开发人员提供了经济的方法（通过一个基于USB的PC主机工具集），以对ADSP-21483/21486/21487/21489 SHARCs处理器进行初步评估。有了这个EZ-KIT Lite,用户可以了解更多ADI公司的ADSP-21489（ADI）硬件和软件的发展和广泛应用的快速原型。

　　EZ-KIT Lite包括ADSP-21489 SHARC处理器桌面评估板与VisualDSP++开发和调试环境的评估套件，包括C/C ++编译器、汇编器和链接器。VisualDSP++评估套件只适用于EZ-KIT Lite.

　　EZ-KIT Lite还带有一个独立的调试代理板，是可移动的，用户可使用外部仿真器插件。

　　评估板ADSP-21489 EZ-KIT Lite主要特性

　　ADI公司的ADSP-21489 SHARC处理器

　　核性能高达400MHz

　　176引脚LQFP封装

　　25MHz的CLKIN振荡器

　　5MB的内部RAM内存

　　并行闪存

　　恒忆M29W320EB-4MB（4M×8位）

　　SDRAM内存

　　美光MT48LC16M16A2P-6A-16 MBX×16位（256MB或32MB）

　　异步存储器（SRAM）

　　ISSI IS61WV102416BLL10TLI-1M×16位（2MB）

　　SPI闪存

　　Numonyx M25P16-16 Mb

　　模拟音频接口

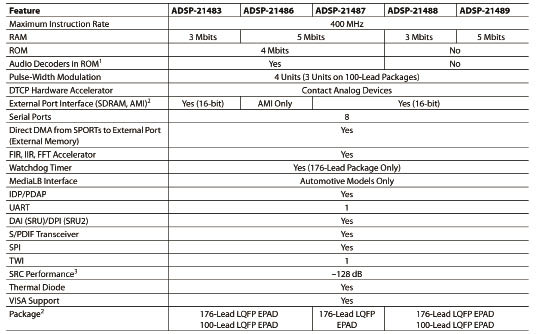

表1 ADSP-2148x系列产品性能总结表

　　ADI公司AD1939音频编解码器

　　4×2 RCA耳机插孔为八个声道的立体声输出

　　4×1的四通道立体声输入RCA耳机插孔

　　两个DB25连接器的差分输入/输出

　　3.5mm耳机插孔，音量控制连接到一个立体声输出

　　支持所有TDM的8个DAC和4个ADC,和I2S模式，96kHz,192 kHz采样率。

　　数字音频接口（S/PDIF）

　　RCA音频输出插孔

　　RCA耳机插孔输入

　　温度监控

　　安森美半导体ADM1032

　　局部和远端温度检测

　　通用异步接收器/发送器（UART）

　　ADM3202 RS-232线路驱动器/接收器

　　DB9母接头

　　发光二极体

　　十一个指示灯：一个板复位（红色），8个通用（琥珀色），一个温度传感器（琥珀色），和一个电源（绿色）

　　按钮

　　五个按钮：一个复位，两个连接到DAI,两个连接到处理器的FLAG引脚

　　扩展接口II

　　下一代的扩展接口设计，提供了几乎所有处理器信号的访问

　　电源供应器

　　5V@3.6A

　　其他功能

　　看门狗定时器（WDT）执行系统复位

　　SHARC功率测量跳线

　　JTAG ICE14-pin接头

　　USB电缆
