《LED显示屏通用规范》标准解读

　　摘 要：主要介绍了SJ/T 11141-2012《LED显示屏通用规范》标准主要内容、标准的编制背景、主要修订的技术内容、标准中的主要技术热点、标准制定实施的意义和贯彻实施的相关建议。

　　关键词 LED 显示屏 电子 行业标准 解读

　　Abstract:This paper mainly interprets the SJ/T 11141-2012 “Generic Specification for LED panels ”, including main content of the specification, the compiling background, main revision of the technical content, main technical hot spot, the meaning of specification developed and implemented and implemented.

　　Keyword:LED, LED panel, Electronic Specification, Interpretation

　　1 引言

　　2012年，工业和信息化部发布了电子行业标准SJ/T 11141-2012《LED显示屏通用规范》，为我国光电显示产品标准体系增加了一项重要的顶层标准，是LED 显示屏产品设计、制造、测试、安装、验收、使用、质量检验以及制定各类技术标准、技术文件的主要依据，尤其是针对大屏幕显示具有研发和验收的依据。

　　该标准是工业和信息化部平板显示技术标准工作组承担的重要标准项目之一，由蓝通新技术产业（集团）有限公司等平板显示技术标准工作组成员单位主编，作为工作组秘书处单位的工业和信息化部电子工业标准化研究院，组织并管理了该标准的全部工作过程，对标准的内容结构、标准水平的控制、与其他标准的协调、标准的报批和审查，以及其他标准化原理方面进行了指导和相关的工作。

　　该标准的主要技术内容涵盖了特定的术语和定义、分类、技术要求、检验和试验方法、检验规则、标志、包装运输和储存等内容。规定了显示模组评价，LED显示屏的型式检验和交收检验。该标准中重点考虑了特定术语和定义的准确性、产品结构的特点、气候和机械环境试验的科学性和可操作性、检验规则的严谨和全面性。为使各相关组织能够准确并有效的贯彻实施该标准，本文章就标准的编制和内容做简要介绍。

　　2 标准编制背景

　　该标准是根据工业和信息化部（原信息产业部）下达的电子行业标准科研计划的安排而编制。

　　由于LED显示屏用途广泛，包括大小屏幕信息显示、户内户外、城市交通、体育盛事、各种庆典等，以及国家重点工程和军事装备等的应用。近十年来我国各种运动场地和场馆对大中型LED显示屏的应用需求增大，特别是北京奥运会和2010年上海世博会的举办，应用了各种不同规格的大中型LED显示屏。同时，国内外技术的不断突破、产业的不断发展，原标准（SJ/T 11141-2003）在贯彻实施过程中体现出了一些不足，难以适应目前我国的发展速度和需求，急需进一步完善内容的要求，所以，工业和信息化部提出了修订该标准的计划。

　　3 标准修订的主要技术内容

　　该标准是对SJ/T 11141-2003《LED 显示屏通用规范》的修订，与之相比有较大的修改，主要修订的技术内容如下：

　　增加了与LED显示屏相关的术语和定义，如：多色LED显示屏、灰度等级、白场色坐标、亮度鉴别等级、像素光强非均匀性、显示模块亮度非均匀性、显示模组亮度非均匀性、显示模组负载变化率、信噪比等；

　　增加了设计与结构要求，如：硬件要求、软件要求和结构要求；

　　增加了LED显示屏的电磁兼容性要求；

　　增加了节能方面的规定，如：电源平均效率的要求、亮度调整的功能要求；

　　检验规则中增加了显示模组评价，并采用型式检验和交收检验的检验分类组合；

　　删除了按“像素”分类的规定；

　　细化了“外壳防护等级”、“平整度等级”、“像素中心距相对偏差等级”、“水平相对错位等级”和“垂直相对错位等级”的规定；

　　给出了“亮度非均匀性”、“基色主波长误差”、“白声色坐标”、“亮度鉴别等级”、“换帧频率”、“刷新频率”、“显示模组负载变化率”、“信噪比”和“像素失控率”的具体参数指标；

　　增加了“高、低温工作试验”、“高、低温贮存试验”.

　　4 标准中的主要技术热点

　　该标准是我国自主制定的电子行业标准，其技术内容全面，质量评定体系完整，气候和机械环境试验水平高，能够满足各种环境和场馆的需求，标准水平是国内先进水平。其主要技术热点体现在以下几方面：

　　术语和定义

　　给出了26个术语和定义，规范了与LED显示屏直接相关的重要术语，特别是对一些在LED显示屏的研制、制造、检验、采购、，以及国家重点工程中经常用到的相关术语，在该标准中明确的规定了名词、定义和符号，如：LED显示屏、显示模块、显示模组、亮度、显示模块亮度非均匀性、显示模组亮度非均匀性、失控像素等。

　　外壳防护等级和拼装要求

　　为了保证LED显示屏的应用功能和显示功能的通用要求，该标准具体规定了外壳防护等级和拼装要求，见表1~表5.

　　

　　

　　节能要求

　　考虑到节约能源和有效利用能源的问题，满足国内外相关的法律法规要求，该标准中规定了LED 显示屏电源平均效率和亮度调整的要求，规定了LED显示屏供电电源的平均效率应符合GB 20943-2007《单路输出式交流-直流和交流-交流外部电源能效限定值及节能评价值》的相关要求；规定了LED显示屏应具有随环境照度的变化而进行亮度调整的功能。

　　LED显示屏的光电特性

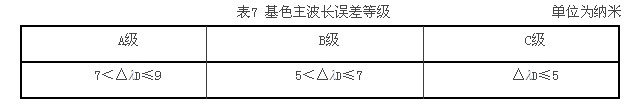

　　该标准中规定了LED显示屏主要光电参数的具体指标，在电子行业标准平台上规范了LED显示屏的产品性能要求，尤其是对一些主要光电参数的规定，保证了LED显示屏性能的基线水平，如：显示模组亮度非均匀性等级、基色主波长误差等级、白场色坐标范围、亮度鉴别等级、换帧频率等级、刷新频率等级、显示模组负载变化率等级、信噪比等级、像素失控率等级等，见表6~表14.

　　

　　

　　

　　

　　显示模组评价

　　因显示模组是LED 显示屏重要的组成部分，显示模组的质量好坏直接影响LED 显示屏的质量，所以，该标准中规定了显示模组定型检验的要求，规定了评价的项目和步骤，见表15.

　　

　　5 标准制定实施的意义

　　该标准为LED 显示屏产品的设计、生产、采购和质量控制提供了规范性依据，给出了通用要求。

　　近年来，我国平板显示产品领域内有关LED 显示屏产品的技术水平和生产能力正在快速的提高和扩大，用途范围越来越广泛，需求量也在逐年的增加，尤其是在北京奥运会上对大、中型LED 显示屏产品的广泛应用，更体现了该类产品的先进性，使得国内外对该类产品更加关注，目前已经越来越多的用于各种环境和场馆中、国家或国际重点项目中，以及国内外各种大型项目中，是我国新兴显示领域中重要的产品之一。随着近几年LED显示屏的技术水平和应用功能的不断改进、产品质量水平的不断提高、生产能力的不断扩大，急需进一步完善相关要求，该标准的发行，将使我国新型信息技术产品标准体系更加完善。

　　6 结语

　　与该标准配套的方法标准是SJ/T 11281-2007《发光二极管（LED）显示屏测试方法》。

　　建议由相关电子行业标准化管理机构，利用各种条件（如标准工作组的管理和活动、培训、技术交流、标准化技术刊物、网上信息、产品等）尽可能向所有相关产业集团宣贯该标准，使所有相关LED显示屏的产品标准、文件、技术文件、产品说明书等与本规范限度地保持一致。建议在该标准从发行之日起，各相关企业及检测机构、机构等即以快的速度贯彻实施。
