探讨中国移动TD-LTE未来发展的关键所在

时间:2013-01-14

  TD-LTE 即 Time Division Long Term Evolution(分时长期演进),是由阿尔卡特-朗讯、诺基亚西门子通信、大唐电信、华为技术、中兴通讯、中国移动等业者,所共同开发的第四代(4G)移动通信技术与标准。TDD即时分双工(Time Division Duplexing),是移动通信技术使用的双工技术之一,与FDD相对应。TD-LTE与TD-SCDMA实际上没有关系,TD-LTE是TDD版本的LTE的技术,FDD-LTE的技术是FDD版本的LTE技术。TD-SCDMA是CDMA(码分多址)技术,TD-LTE是OFDM(正交频分复用)技术。两者从编解码、帧格式、空口、信令,到网络架构,都不一样。中国移动TD-LTE未来发展的关键在哪里呢?笔者认为,重点在于如何充分利用好这一段宝贵的频谱资源。

  2012年中国移动正式启动了TD-LTE阶段的规模试验网建设,本次规模试验网既是对前期TD-LTE技术研究成果及端到端产业链发展成果的集中展示,同时也是进一步加速TD-LTE网络建设,为TD-LTE技术未来商用积累宝贵经验的大练兵。对于任何一个无线网络运营商来说,频谱无疑都是为珍贵的资源。频谱的使用策略,往往将对网络的长远发展起到为关键的影响,是每个无线运营商首先要解决的问题。目前中国移动作为中国运营TDD技术的无线运营商,其掌握的TDD的频谱资源主要分布在1.8GHz~2.6GHz之间,包括F频段1880~1920MHz、A频段2010~2025MHz、E频段2320~2370MHz和D频段2575~2615MHz.其中F频段、D频段和E频段已用于本次TD-LTE规模试验。前两个频段用于室外宏覆盖,后一个用于室内覆盖。在这些TDD频段中,F频段位于频谱的位置。

F频段位于频谱的位置

  一、F频段相比于D频段具有路损小、覆盖面积大的特点,用于室外宏蜂窝连续覆盖具有天然优势

  F频段处于TDD频谱的位置,相对于处于2.6GHz的D频段低了近800MHz,在进行室外宏蜂窝连续覆盖时,具有天然优势。根据2012年在某省进行的19个基站组成F频段连续覆盖片区的测试结果,可以看到,在相同距离下采用D频段覆盖的RSRP比采用F频段的低了4dB,SINR低了3dB,掉话点距离D频段比F频段缩短了250m左右。当小区覆盖边缘满足RSRP达到-110dBm时,F频段的覆盖距离是D频段的1.35倍;如果折合成单站的覆盖面积,采用F频段的单站覆盖面积将达到D频段的约1.8倍。这就意味着,在实现网络连续覆盖时,采用D频段无疑要比F频段占用更多的站址资源,建设更密集的基站。

占用更多的站址资源,建设更密集的基站

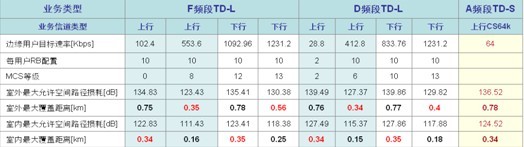

  站址资源无疑对于任何一个运营商来说都是非常宝贵的。中国移动未来发展TD-LTE网络,必然要充分利用现有站址资源。我们以TD-LTE与TD-SCDMA共站址来举例,可以进一步看到F频段和D频段在相同覆盖情况下对用户速率的影响。以TD-SCDMA典型的CS64K语音业务进行计算,其室外的覆盖距离可达0.78Km;考虑室外覆盖室内的需求,其对室内的覆盖距离可达0.34Km.以TD-SCDMA覆盖距离作为TD-LTE共覆盖规划的基准,采用F频段或D频段建设TD-LTE均可以满足与TD-SCDMA共覆盖的要求,但在相同的覆盖距离下,D频段提供的上/下行边缘速率较明显低于F频段。特别是在室外覆盖室内的场景下,D频段室内上行边缘用户速率仅能达28.8Kbps;下行可达800Kbps;而F频段上行可达100Kbps;下行可达1Mbps.由此可见,F频段可以更好的满足小区边缘覆盖的速率需求。

F频段可以更好的满足小区边缘覆盖的速率需求

  二、TD-LTE与TD-SCDMA可在F频段完美共存

  TD-LTE系统与TD-SCDMA系统都是TDD系统,有着相似的帧结构。TD-LTE系统要与原本用于TD-SCDMA与在同一频段共存时,只有保证上下行切换点对齐才能避免两系统间的干扰,否则无法协同工作。因此,在规划时必须做好两系统的时隙配置规划以规避同频干扰。

  为使两系统帧结构可共存,基本方法是通过平移TD-LTE与TD-SCDMA系统的帧头位置,并调整TD-LTE的GP大小来保证上下行切换点对齐,从而避免两系统上下行间的干扰。

  当TD-S系统的上下行时隙配比为3:3,2:4,5:1时可以与TD-L系统实现帧结构共存。

  由于TD-S的常规时隙和特殊时隙的配比是固定的,而TD-L的特殊时隙中DwPTS、GP和UP的长度支持9种灵活配比。TD-LTE特殊时隙的配置情况如下表所示:

TD-LTE特殊时隙的配置情况

  根据以上原则,将TD-S的5种时隙配比方案和TD-L以5ms为周期的3种时隙配比方案进行共存分析,结果如下:

将TD-S的5种时隙配比方案和TD-L以5ms为周期的3种时隙配比方案进行共存分析

  TD-S的上下行3:3时隙配比可与TD-L的2:S:2实现共存,并且TD-L的特殊时隙配比可为配置0,1,2,3,5,6,7,8.其中选用特殊时隙配置7时,基本上没有资源损失,可完美共存,推荐使用此方案。

  TD-S 的上下行2:4时隙配比可与TD-L的1:S:3实现共存,但TD-L的特殊时隙配比只能设置为配置0和5.即GP为10或9个OFDMA符号。

  TD-S 的上下行5:1时隙配比可与TD-L的3:S:1实现共存,但TD-L的特殊时隙配比只能设置为配置0和5.

  对于TD-SCDMA的时隙比例1:5和4:2,TD-LTE无法通过简单的特殊子帧配置获得与TD-SCDMA的共存,可以考虑打掉一个子帧(1ms)的方式进行共存,资源浪费超过1个子帧。

  三、F频段发展TD-LTE,将会促进TD-SCDMA精品网络的建设

  从频率资源角度,F频段共有40MHz频带宽度,考虑到与1920MHz CDMA系统的隔离度需求,实际有35MHz的频段带宽可用于TDD建设。在当前TD-LTE发展的初期阶段,可以先划分1880~1900MHz 20MHz用于TD-LTE建设,随着小灵通用户的逐步退网,再将剩余15M划分给TD-SCDMA使用,这样TD-SCDNA总带宽仍有30MHz可用(包括A频段15MHz和F频段剩余的15MHz),仍然是较为充足的。

  从网络覆盖的角度,在F频段TD-LTE与TD-SCDMA覆盖能力相当,未来在进行TD-LTE建设的同时,新增的TD-LTE站址资源就天然的扩展了TD-SCDMA的覆盖。有利于形成TD-SCDMA和TD-LTE齐头并进,一举两得的双赢局面。

  另外,从发展业务的角度看,发展TD-LTE可以正向拉动TD-SCDMA流量提升。从历史经验看,3G发展初期,2G网络流量提升明显;这是因为3G发展提升了智能终端的渗透率,刺激了用户MBB数据需求,但是3G建设初期覆盖不如2G,导致用户回落到2G后,使2G流量需求大幅提升。同样的,我们可以预期4G发展初期,也会进一步刺激用户的MBB数据需求,而4G建设初期同样覆盖不如3G,因此,用户回落到3G同样会大幅提升3G网络的数据流量。

  因此,从长远来看,F频段发展TD-LTE不仅不会影响TD-SCDMA的未来发展,反而会促进TD-SCDMA精品网络的建设。

  四、F频段用于TD-LTE可与TD-SCDMA共用智能天线,双流波束赋形技术的性能优势可得以充分发挥

  现网TD-SCDMA宏覆盖多采用BBU+支持F频段的RRU,配合以4+4双极化阵列天线的产品解决方案。TD-SCDMA和TD-LTE均为TDD方式,上、下行链路使用相同频率传输信号,且间隔时间短,链路无线传播环境差异不大,因此可以很好的应用智能天线波束赋形技术,提高用户的信噪比,降低系统干扰,从而可有效提升网络的覆盖及容量性能。

  为了满足LTE在高数据率和大系统容量方面的要求,LTE系统引入多种传输模式。用于对抗信号衰落以获得提高可靠性,或者用于实现容量提高。一般来说,存在三类多天线技术。

  空间复用:空间复用是一种利用相互独立空间信道(即弱相关性的空间信道)的技术,在多个相互独立的空间信道上传递不同的数据流,从而提高数据传输的峰值速率。

  传输分集:传输分集主要是利用空间信道的弱相关性,通过时间/频率上的选择性,组合来自两个或更多个独立衰落信道的信号来抵抗衰落,提高信号传输的可靠性。

  波束赋形:波束赋形是一种应用于小间距天线阵列的多天线传输技术,不仅可以提高信号的可靠性,也可以提高数据传输的峰值速率。其利用空间信道信息建立波束成形矩阵,作为发射机端的前置空域滤波器。使得波束指向用户方向,从而提高信噪比,同时也能提高系统容量。通常分为单流波束赋形和双流波束赋形。

单流波束赋形和双流波束赋形

  双流波束赋形技术结合了智能天线波束赋形技术和空间复用技术的优势,利用TDD信道的互惠性,同时传输两个赋形数据流来实现空间复用,并且能够保持传统赋形技术广覆盖、提高小区容量和减少干扰的特性,既可以提高边缘用户的可靠性,同时可有效提升小区中心用户的吞吐量。

  根据中国移动前期组织在某省进行的双流波束赋形测试结果可以看出,无论在定点测试环境下还是移动测试环境下,采用双流波束赋形的TM8模式均表现出优异的性能。在定点测试条件下,无论是用户处于SINR -3~-1dB的小区边缘,还是处于SINR 7~10dB或19~20dB的小区覆盖的中、好点,双流波束赋形相比单纯支持双流的TM3传输模式均有明显的速率优势,特别是在小区边缘,TM8模式相比TM3模式增益超过30%.TM3模式在速率上的优势只在SINR达到26~31dB的个别极好点情况下才得以体现,但根据50%加扰下路测的SINR数据,一个小区20dB以上的覆盖区域往往占比不足5%.即在真实组网环境下体现TM3速率优势的场景较难发生。同样在移动测试环境下,TM8模式也表现出突出的性能优势,相比TM3模式平均吞吐量提升了23%.

TM8模式

  五、利旧TD-SCDMA现网设备,F频段向TD-LTE平滑演进,方案成熟,施工简单

  目前中国移动TD-SCDMA现网设备多已具备F频段能力,只需通过增加LTE处理板卡配合以简单的工程改造和软件升级,即可平滑演进到TD/LTE双模应用。

TD/LTE双模应用

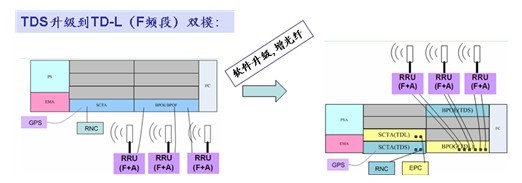

  BBU改造:主设备新增TD-LTE基带板和主控板,而且TD-LTE基带板和主控板都是可以通过TD-S基带板和主控板升级实现。原有RRU连接到TD-L基带板,原有TD-S基带板资源通过背板交换到TD-L板卡。

  传输改造:新增LTE主控板及GE光/电模块配套传输组件。TD-L和TD-S可进行内部合路或分路传输。

  Ir接口改造:原配置3对6.144Gbps光模块接口不变,升级后再新增3对6.144Gbps光模块接口。

  时钟同步改造: TD-L与TD-S可共用时钟,升级前后时钟同步连接线保持不变。

  天线改造:TD-L与TD-S复用原天线,无需替换。

  六、结束语

  目前中国移动正在紧锣密鼓的进行TD-LTE规模试验网建设,预计明年试验网规模还将进一步扩大至20万载波以上。在TD-LTE发展的关键时刻,充分利用好F频段这段宝贵的TDD频谱资源,无疑将对TD-LTE网络的快速发展产生深远的影响。
