15000rpm高速旋转试验机详解

　　高速旋转试验机 （也称“爬行环境模拟测试系统”），该设备模拟引信安全保险机构所受的高速旋转环境力，测试安全保险机构解脱保险时间，具有转速高、测量高、安全性好、操作便捷等特点，达到业界水平。

　　产品概述

　　高速旋转试验机由正压防爆控制柜和转台柜两部分组成，设备外观如图1所示。控制柜主要用于控制转台柜、监测系统状态、运行测试软件及各种人机交互操作。转台柜配有电主轴，启动后，电主轴带动样品及工装高速旋转。

图1 控制柜和转台柜

　　主要功能

　　可模拟安全保险机构所受的旋转环境力；测量安全保险机构解除保险的动作时间、圈数；

　　实时测量电主轴转速，可设置电主轴转速、加速时间、减速时间及恒速时间；

　　测试工装可快速充电接口并具有欠压指示；

　　具有多种安全保护功能，设备有多个急停按钮、安全门锁，采用坚固的防护材料，充分保障设备及操作人员安全；

　　配有专用软件，可对测量数据进行显示、存储、回放、检索、打印功能；

　　控制柜符合B级防爆要求。

　　技术指标

　　设备模拟的转速范围： 1500~15000rpm;

　　时间计量误差： ≤1ms;

　　转速计量误差： ≤0.5%示值；

　　电池模块工作时间： ≥4h;

　　机械噪声： ≤85dB.

　　测试原理

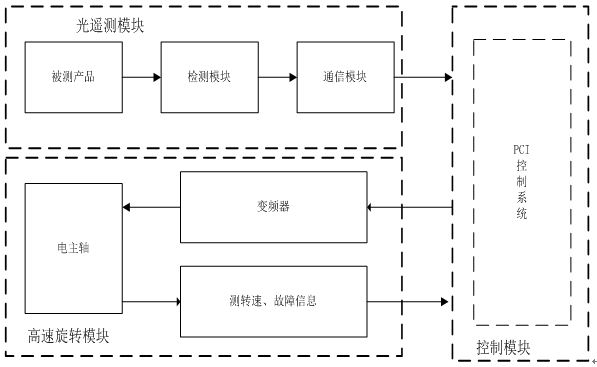

　　测试时，电主轴带动被测产品及测试工装进行高速旋转。当到达设定转速时，自动销拔，检测模块发出光信号，系统开始计时。当被测产品解脱保险时，检测模块再次发出光信号，系统结束计时，软件自动显示并记录解脱保险时间、动作圈数。系统测试示意图如图2所示。

　　控制模块控制电主轴的运转，通过传感器实时测量电主轴的转速，并在软件界面上显示转速曲线。控制模块实时监控电主轴温度、水冷机和急停故障状态，发生故障时立即停止电主轴运转。

图 2 系统测试示意图

　　硬件模块

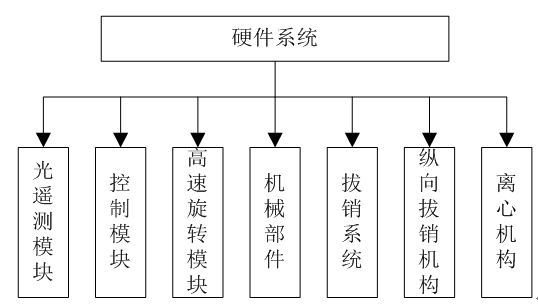

　　系统硬件由光遥测模块、控制模块、高速旋转模块、机械部件、拔销系统、纵向拔销机构、离心机构7个模块组成。系统硬件组成如图3所示。

图 3 硬件模块划分

　　软件模块

　　软件系统由电主轴运动控制模块、测量模块、安全检测、数据处理模块四个模块组成，如图 4所示。

　　图 4 软件系统模块划分

　　软件操作界面如图5所示。

　　图5 软件操作界面

　　产品特色

　　转速高

　　目前市面同类设备的转速仅为7000rpm,不到本设备的一半。领邦通过创新设计大大减小了被测产品工装体积和重量，从而能达到较高的转速，并且不需要做动平衡修复。

　　测量高

　　本设备通过使用红外、激光等非接触式光电检测技术，在样品高速旋转的情况下，仍然能、可靠测量被测产品的状态变化，这是同行设备无法比及的。

　　安全性高

　　操作人员的安全是高速旋转设备要考虑的重要方面。本设备通过软件和硬件两方面的安全设计，充分保障操作人员的人身安全。在工装小型化的基础上，采用坚固的防护材料作为保护罩。只有在安全门锁上的情况下，才可以通过软件启动电主轴，避免人为误操作带来的安全隐患。

　　操作便捷

　　本设备考虑到实际用户情况，采用人性化设计，去除了繁琐的操作。普通工人经过十分钟的培训即能熟练掌握设备的操作方法，大大降低了工人的学习成本。

　　可扩展性好，投资回报高

　　本设备设计充分考虑了可扩展性，升级方便，通过更换工装以适应客户测试产品多样性的需求。客户只需采购设备即能满足工厂长期的检测需求，极大提高了检测设备的投资回报率。
