在晶心平台实作ROM patch技术分享

　　笔者曾协助多家公司工程师，在AndesCore上发展firmware.我们发现，当客户开发NON-OS的程序代码，常遇到的问题在于开发者不知如何撰写linker script.网络上有GNU ld的使用文件，但是linker script的范例太少，尤其开发者需要撰写进阶的linker script,常常不知如何下手。

　　本篇文章我们分享如何实作ROM patch.使用晶心CPU建构的embedded system,一般具有CPU、外围IP及RAM、ROM.部份客户使用ROM code开机，程序代码放在ROM内，data section放在SRAM里。ROM code的特性是成本低，跟着IC光罩一起生产，当IC制作完成即不可修改，若有制作上的错误或是程序代码逻辑上的错误，只能用ROM patch的方式修补。也就是将需要修补的程序代码放到小容量的flash里。这就是我们今天要分享的技术。

　　1. 主程序架构

　　首先介绍主程序的架构。IC的Memory layout如下图。

图表1:主程序的memory layout图

　　红色框线的部份，为主程序编译的范围。主程序main会呼叫到func1、func2和func3这3个function.

　　在上图中，黄色区域是IC的ROM,这部份的程序是IC制作出来即不可以改变。绿色部份是flash.在图中，flash分成2区，一个是jump_table,存放func1~func3的地址。剩余的空间FUNC_PATCH,预留给patch使用。

　　为了要修补ROM内的function,所以规划出jump_table区域，原本都是指向ROM的function.如果ROM里的部份function损坏或是需要改写，就把jump_table改为指向FUNC_PATCH里新建的function.

　　1.1 源代码

　　主程序的程序代码如下：（main.c）

　　#include

　　#include

　　int func1（int）；

　　int func2（int）；

　　int func3（int）；

　　int num1=1;

　　int num2=2;

　　int num3=3;

　　typedef struct strfunptr {

　　int （*func_a）（int）；

　　int （*func_b）（int）；

　　int （*func_c）（int）；

　　}sfptr;

　　sfptr jump_table __attribute__ （（section （"FUNC_TABLE"）））= {func1, func2, func3};

　　int main（void） {

　　printf（"func1（30）=%dn",jump_table.func_a（30））；

　　printf（"func2（30）=%dn",jump_table.func_b（30））；

　　printf（"func3（30）=%dn",jump_table.func_c（30））；

　　return EXIT_SUCCESS;

　　}

　　int func1（int x）{

　　return x*num1;

　　}

　　int func2（int x）{

　　return x*num2;

　　}

　　int func3（int x）{

　　return x*num3;

　　}

　　上面的程序代码中，第16行的程序代码__attribute__ （（section （"FUNC_TABLE"））），作用是将jump_table放在特定的"FUNC_TABLE"section里。

　　1.2 主程序linker script （仅列需要修改的部份）

　　FUNC_TABLE 0x510000 :

　　{

　　*（。FUNC_TABLE）

　　}

　　Flash的地址由0x510000起，将FUNC_TABLE固定在flash的开头，语法如上。

　　1.3 主程序执行结果

　　func1（30）=30

　　func2（30）=60

　　func3（30）=90

　　2. 经过Patch之后的架构图

　　假设ROM里的func2损坏，要改用flash里的func2.需要更改指向func2的指标，及func2的内容。如下图：

图表2:ROM patch的memory layout图

　　用红色框线标起来的地方，表示为patch编译的范围。其中jump table在这里重新编译，指向新的地址。

　　2.1 实作方法

　　（1） 导出主程序的symbol table.

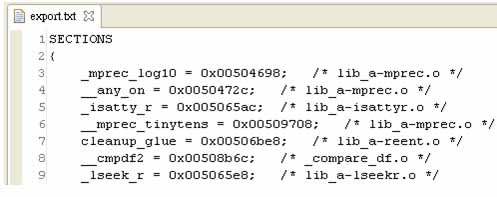

　　在主程序的Linker flags 加上-Wl,--mgen-symbol-ld-script=export.txt ,ld 会产生export.txt这个档案， 这个档案包含了一个SECTION block以及许多变数的地址。如下图所示

图表3:主程序的symbol

　　Linker script在import Main program的symbols时，除了需要修改的func2不要import之外，其他的symbols全部要import进来。（将export.txt删去这一行： func2 = 0x005001c4; /* ./main.o */）

　　（2） patch在编译之前，先汇入主程序的symbol table.（将export.txt档案放在一起编译）。Patch的linker script要汇入主程序的symbol,写法如下面红色字体。

　　ENTRY（_start）

　　/* Do we need any of these for elf?

　　__DYNAMIC = 0; */

　　INCLUDE "export.txt"

　　SECTIONS

　　{

　　（3） patch的程序代码里如下，没有main function,也不要加入startup files.改写func2.func2放在flash的FUNC_PATCH section.并且将jump_table里的func2,改成指向新的func2.

　　#include

　　#include

　　extern int func1（int）；

　　extern int func3（int）；

　　int func2（int） __attribute__ （（section （"FUNC_PATCH"）））；

　　extern int num2;

　　typedef struct strfunptr {

　　int （*func_a）（int）；

　　int （*func_b）（int）；

　　int （*func_c）（int）；

　　}sfptr;

　　sfptr jump_table __attribute__ （（section （"FUNC_TABLE"）））= {func1, func2, func3};

　　int func2（int x）{

　　return x*num2*100;

　　}

　　（4） patch的linker script,加入FUNC_PATH在jump_table之后。

　　FUNC_PATCH 0x510020 :

　　{

　　*（。FUNC_PATCH）

　　}

　　3. 如何除错

　　首先，将程序代码存放在IC的ROM及flash里。（本文为了示范，我们的做法是在AndeShape ADP-XC5的FPGA板上，用RAM模拟ROM及flash,分别将主程序和patch的bin文件restore到板子上。）

　　当gdb debug时，载入patch 的symbol.以下节录gdb指令。

　　core0（gdb） file mainprog.adx

　　core0（gdb） add-symbol-file patch.adx 0x500000 -s FUNC_TABLE 0x510000 -s FUNC_PATCH 0x510020

　　core0（gdb） set $pc=0x500000

　　core0（gdb） b main

　　Breakpoint 1 at 0x50010c: file /main.c, line 20.

　　core0（gdb） c

　　Breakpoint 1, main （） at /main.c:20

　　20 printf（"func1（30）=%dn",jump_table.func_a（30））；

　　core0（gdb） s

　　func1 （x=30） at /main.c:28

　　28 return x*num1;

　　core0（gdb） n

　　29 }

　　core0（gdb） s

　　main （） at /main.c:21

　　21 printf（"func2（30）=%dn",jump_table.func_b（30））；

　　core0（gdb） s

　　func2 （x=30） at /patchprog.c:24

　　24 return x*num2*100;

　　core0（gdb）

　　上面过程中，先加载main的symbol,再加载patch的symbol及debug information."add-symbol-file patch.adx 0x500000 -s FUNC_TABLE 0x510000 -s FUNC_PATCH 0x510020"是将patch section的symbol及debug information也载入gdb以debug.读者可以在gdb里，打"help add-symbol-file"查阅add-symbol-file的用法。

　　3.1 主程序patch后的执行结果

　　func1（30）=30

　　func2（30）=6000

　　func3（30）=90

　　4. 结语

　　目前晶心科技使用GNU的toolchain,其功能非常强大。读者可多动手试试不同的linker script写法，使得开发firmware更有弹性及效率。
