车用笔记本电源制作

　　近帮朋友做了些DC~DC非隔离转换电源电路，原本是用在车载GPS供电的，感觉电路结构比较简单，适合广大电子爱好者自己制作。只要稍做改动就可以用于如笔记本电源、车载设备等，故在此同大家分享。此电源做了两批，输入电压不同分为12V和24V两种，输出电压均为19V.

　　一、12V转19V电路

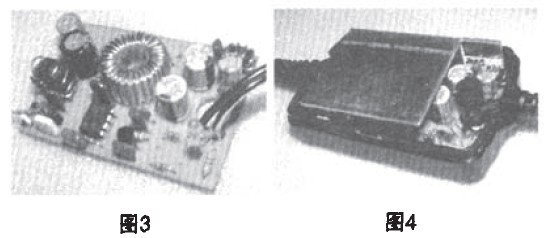

　　电路如图1,此电路属升压型稳压电路，采用UC3843作为控制lC,可将10.5-15V直流输入电压转换为直流19V,输出电流约为3A,效率在82%~87%左右。电路的原理很简单，就是通过IC输出的脉冲控制开关管Q03的开与关，将电感L02上产生的反电动势叠加到输入电压上，使得输出电压升高。再通过IC占空比的调整，得到所需要的稳定的19V输出电压。UC3843的工作频率由其4脚外接的RC数值决定，本电路约为170kHz.输出电压的数值则由其2脚外接的分压电阻的阻值决定，通过改变电阻的大小比例，就可以在一定范围内得到所需的电压了。图2为对应的PCB图，图3未安装开关管及整流二极管，图4是安装完成的样子。

　　二、24V转19V电路

　　电路如图5.这里的电路就是降压型的稳压器了，为了获得更高的转换效率，在此采用的是Linear公司的表贴安装产品LTCl624CS8,这是一种定频为200kHz的电路。

　　输出电压的数值则由其3脚外接的分压电阻的阻值决定。图6是电路板底层实拍，图7是电路板元件安装面实拍。

图6 电路板底层实拍

图7 电路板元件安装面实拍

　　三、制作说明

　　具体制作时，请仔细对照电路原理图中的元件标注值，严格选用质量上等的元件，对于电阻器件建议采用五色环的，小容量电容建议使用固体钽电容。两种电路中的电感器件，除主电感L02不同外，其它两个L01及L03均相同。L01采用0.8mm线在13×7×5mm的磁芯上双绕4T.L02采用O.8mm线在18×8×7mm的磁芯上绕，升压电路为30T、降压电路为15T.L03采用0.6mm线在8X4X2.5的磁芯上绕8T.如图8所示，主开关管及快恢复二极管一起安装在经弯角处理的铝制散热片上，尺寸为55X55mm、厚度为1.8mm,并要在金属封装的主开关MOS管上安装绝缘导热片及绝缘扣。当然涂抹适量的导热硅脂也是必不可少的。

　　还要提醒大家注意。制作过程特别是焊图2 接过程中，一定要采取良好的防静电措施。以防MOS、IC等器件损坏！
