基于AD9851信号发生器的设计

时间:2012-04-12

  摘要:基于直接数字频率合成(DDS)原理,采用AD9851型DDS器件设计一个信号发生器,实现50 Hz~60 MHz范围内的正弦波输出。通过功率放大,在50Ω负载的情况下,该信号发生器在50 Hz~10 MHz范围内输出稳定正弦波,电压峰峰值为0~5V±0.3V.

  0 引言

  直接数字合成(Direct Digital Synthesis-DDS)是近年来新的电子技术。单片集成的DDS产品是一种可代替锁相环的快速频率合成器件。DDS是产生高、快速变换频率、输出波形失真小的优先选用技术。DDS以稳定度高的参考时钟为参考源,通过精密的相位累加器和数字信号处理,通过高速D/A变换器产生所需的数字波形(通常是正弦波形),这个数字波经过一个模拟滤波器后,得到终的模拟信号波形。

  DDS系统一个显着的特点就是在数字处理器的控制下能够而快速地处理频率和相位。除此之外,DDS的固有特性还包括:相当好的频率和相位分辨率(频率的可控范围达μHz级,相位控制小于0.09°),能够进行快速的信号变换(输出DAC的转换速率百万次/秒)。

  1 AD9851集成芯片简介

  AD9851是在AD9850的基础上,做了一些改进以后生成的具有新功能的DDS芯片。AD9851相对于AD9850的内部结构,只是多了一个6倍参考时钟倍乘器,当系统时钟为180MHz时,在参考时钟输入端,只需输入30 MHz的参考时钟即可。AD9851是由数据输入寄存器、频率/相位寄存器、具有6倍参考时钟倍乘器的DDS芯片、10位的模/数转换器、内部高速比较器这几个部分组成。其中具有6倍参考时钟倍乘器的DDS芯片是由32位相位累加器、正弦函数功能查找表、D/A变换器以及低通滤波器集成到一起。这个高速DDS芯片时钟频率可达180MHz,输出频率可达70 MHz,分辨率为0.04Hz.

  AD9851可以产生一个频谱纯净、频率和相位都可编程控制且稳定性很好的模拟正弦波,这个正弦波能够直接作为基准信号源,或通过其内部高速比较器转换成标准方波输出,作为灵敏时钟发生器来使用。

  AD9851的各引脚功能如图1所示。

图1 AD9851引脚示意图

  D0~D7:8位数据输入口,可给内部寄存器装入40位控制数据。

  PGND:6倍参考时钟倍乘器地。

  PVCC:6倍参考时钟倍乘器电源。

  W-CLK:字装入信号,上升沿有效。

  FQ-UD:频率更新控制信号,时钟上升沿确认输入数据有效。

  FREFCLOCK:外部参考时钟输入。

  CMOS/TTL脉冲序列可直接或间接地加到6倍参考时钟倍乘器上。在直接方式中,输入频率即是系统时钟;在6倍参考时钟倍乘器方式,系统时钟为倍乘器输出。

  AGND:模拟地。

  AVDD:模拟电源(+5 V)。

  DGND:数字地。

  DVDD:数字电源(+5 V)。

  RSET、DAC:外部复位连接端。

  VOUTN:内部比较器负向输出端。

  VOUTP:内部比较器正向输出端。

  VINN:内部比较器的负向输入端。

  VINP:内部比较器的正向输入端。

  DACBP:DAC旁路连接端。

  IOUTB:"互补"DAC输出。

  IOUT:内部DAC输出端。

  RESET:复位端。低电平清除DDS累加器和相位延迟器为0 Hz和0相位,同时置数据输入为串行模式以及禁止6倍参考时钟倍乘器工作。

  2 系统硬件设计

  2.1 设计方案

  本设计方案采用AD9851芯片的并行数据模式,系统框图如图2所示。系统包含单片机电路、AD9851芯片、低通滤波器电路、功率放大电路以及信号输出电路共5部分。其中单片机电路部分选用通用的51系列单片机AT89S52,外部晶振频率为12 MHz.低通滤波器电路选用无源滤波器来进行设计,由于本设计输出频率为30 MHz,所以低通滤波器的截止频率在40 MHz左右。基准时钟采用贴片封装30.000 0 MHz有源晶振,为AD9851芯片提供高稳定度,高度的信号源。

图2 系统框图

  2.2 低通滤波器电路的设计

  低通滤波器电路采用2阶LC椭圆低通滤波器,能有效抑制DDS的输出杂散。电路如图3所示。

图3低通滤波器电路图

  2.3 功率放大电路的设计

  功率放大电路采用AD828宽频带运放芯片。AD628内部集成两个运算放大器,供电方式有双电源供电和单电源供电两种,特别适合于高频信号的变换与传输。本设计中为了提高信号峰峰值的输出幅度,芯片电源采用双电源正负10 V直流电源。这样可以保证在10 MHz的带宽内得到一个相对较高的电压幅度。

  3 系统软件设计

  3.1 AD9851的复位工作时序

  AD9851的复位时序如图4所示。从时序可以看出,AD9851芯片复位的条件是在RESET引脚出现一个高电平,并持续时间至少为trs.根据手册提供的时间参数,可知道trs短时间是5个系统时钟,没有时间上限。由于系统电路中,单片机的晶振采用12 MHz.执行一条指令所需要的时间是1μs,为了保证复位时序的可靠性,采用复位的时间为10ms.

图4 复位时序图

  具体复位子程序如下:



  该子程序中用到delay_μs()延时程序延时约1μs.

  3.2 写频率字的工作时序

  写频率字的工作时序是AD9851芯片的关键时序,它关系着信号发生器功能的实现。并行模式下,写频率字的工作时序如图5所示。

图5 写频率字工作时序

  由时序图,可以看出:

  在输出频率控制字之前。必须完成W_CLK和FQ_UD置低电平的工作;然后依次把5个频率控制字发送出去;在发送数据时,必须严格把握工作时序。tds是数据的建立时间,tdh是数据的保持时间,twh和twl分别是W_CLK的高电平和低电平的持续时间,根据手册可知,以上4个时间至少为3.5ns.由于S52单片机的晶振比较低,满足工作时序没有问题。

  DATA在W_CLK上升沿到来时有效。

  写频率控制字的子程序如下:



  4 系统测试

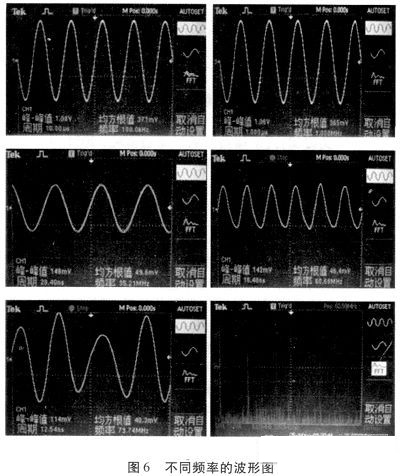

  下面是AD9851设置输出不同频率时,通过100MHz泰克示波器观察到波形图,如图6所示。通过其波形图,可以看出,DDS的输出频率在60 MHz以下十分和稳定,波形比较完美,频谱比较干净。设计频率在70 MHz时,波形失真越严重,频谱的各次谐波逐渐增多。并且DDS正弦输出的幅度随频率增高而下降。低频端约1Vpp,高频端约200mVpp,实际应用中应外加合适的宽带放大器

图6 不同频率的波形图

  5 结束语

  本文通过通用型单片机AT89S52单片机,完成了基于高DDS芯片AD9851的正弦波信号发生器的设计与验证。

参考文献:

[1]. AD9851 datasheet https://www.dzsc.com/datasheet/AD9851_251850.html.
[2]. AD9850 datasheet https://www.dzsc.com/datasheet/AD9850_251820.html.
[3]. AD828 datasheet https://www.dzsc.com/datasheet/AD828_1055548.html.
[4]. AD628 datasheet https://www.dzsc.com/datasheet/AD628_121973.html.
[5]. S52 datasheet https://www.dzsc.com/datasheet/S52_1497663.html.
[6]. AT89S52 datasheet https://www.dzsc.com/datasheet/AT89S52_970343.html.
