笔记本电脑电源适配器的剖析与维修

　　电源适配器是笔记本电脑工作的动力之源，里面是个高品质的开关电源，其工作原理与彩电等家电中的开关电源是一样的，它的作用是为笔记本电脑提供稳定的低压直流电（一般在12~19V之间）。笔记本的电源适配器均为全密封小体积设计，而其消耗的功率一般可达35~90W,所以内部温度较高，特别是在炎热的夏天，触摸工作中的电源适配器会有烫手的感觉。正因为如此，电源适配器的故障率相对笔记本电脑其它部件来说还是比较高的。电源适配器损坏后，购买一个全新的要花费数百元，从二手市场淘得也需百多元。其实，许多电源适配器损坏并不严重，稍懂一些电路知识的用户都可尝试修理，本文将以IBM的"肉骨头"电源适配器（16V、4.5A）为例，介绍其拆解与简易维修，供大家参考。 电源适配器的拆解 笔记本电源适配器的上下盖为注塑封装或是用强力胶粘合的，不用任何螺丝，所以一般只能借助暴力来破解。不过，只要方法得当，拆解后的电源适配器完全可以恢复原样，不仔细观察几乎看不出有拆开过的痕迹。 拆解工具：电工刀、锤子、螺丝刀、电烙铁、美工刀等。

　　Step1:把电源适配器横侧放置在白纸上，用电工刀刀刃沿电源适配器上下盖之间的缝隙切入，然后用锤子敲击电工刀刀背（图1），使电工刀从适配器上下盖之间切进去。以上方法在适配器上下盖之间的缝隙的不同位置多，然后用电工刀的刀尖沿上下盖之间的缝隙划动几圈，当上下盖的某一部位首先裂开后，把刀尖深入，然后慢慢分开适配器的上下盖。

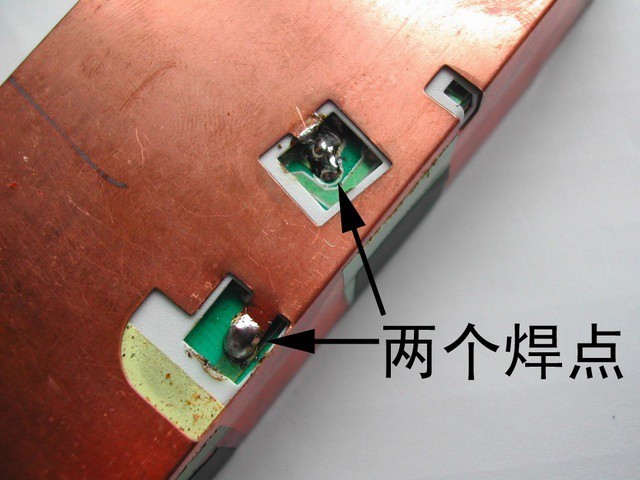

　　Step2:图2为打开外壳的电源适配器，可以看到适配器电路外面包有铜质的屏蔽层，用美工刀割开屏蔽层上的胶带纸，再用电烙铁焊开屏蔽层与内部电路板连接的两个焊点（图3），即可取下屏蔽层。

　　Step3:屏蔽层与电路板之间还隔有一层较厚的硬质塑料膜（图4），再用美工刀割开后，即可见到电路板的"庐山真面目"了（图5）。

　　电源适配器结构剖析 接下去，我们来了解一下电源适配器的内部构造。部件名称及功能如下：

　　1:压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联的保险丝被熔断，从而保护其它电路不被烧坏。

　　2:保险丝，规格为2.5A/250V,当电路中的电流过大时，保险丝会熔断以保护其它元件。

　　3:电感线圈（又称扼流圈），主要功能是降低电磁干扰。

　　4:整流桥，规格为D3SB,作用是把220V交流电变为直流电。

　　5:滤波电容，规格为180uF/400V,作用是滤除直流电中的交流纹波，使电路工作更可靠。

　　6:运放IC（集成电路），保护电路、电压调节的重要组成部分。

　　7:温度探头，用于探测电源适配器的内部温度，当温度高于某一设定值时（不同品牌的电源适配器，其设定的温度阀值略有不同），保护电路会切断适配器的电压输出，从而保护适配器不受损坏。

　　8:大功率开关管，是开关电源中的元件之一，开关电源能"一开一关"地工作，开关管功不可没。

　　9:开关变压器，开关电源中的元件之一。

　　10:次级整流管，功能是把低压交流电变为低压直流电。在IBM的电源适配器中，整流管往往是由两个大功率并联工作的，以获得较大的电流输出。

　　11:次级滤波电容，规格为820uF/25V,共有两个，起滤除低压直流电中的纹波的作用。除上述元件外，电路板上还有可调电位器及其它阻容元件。
