业内首款集成CAN收发器的微控制器的解决方案



     恩智浦半导体NXP Semiconductors N.V.近日宣布推出业界首款内嵌易用型片上CANopen驱动，集成高速CAN物理层收发器的微控制器LPC11C22和LPC11C24。作为一种独特的系统级封装解决方案，LPC11C22和LPC11C24集成了TJF1051 CAN收发器，在低成本LQFP48封装中实现了完整的CAN功能。

    CAN被认为是一种适用于恶劣环境的坚固而可靠的通信信道。随着面向工厂、建筑物及家庭的工业及自动化应用日益普及，凭借LPC11C22和LPC11C24集成CAN收发器的微控制器解决方案，恩智浦为低成本CAN的广泛应用开启了大门。通常，CAN收发器的成本与微控制器相当或者更高。而集成CAN收发器不但可以提高系统的可靠性和质量，减少电气互连和兼容的问题，节省50%以上的电路板空间，且其成本还不到MCU的20%.LPC11C22和LPC11C24是兼容CAN 2.0B的LPC11C00系列控制器的成员。

    恩智浦半导体副总裁暨微控制器产品线总经理Geoff Lees表示："高度优化的单一封装CAN解决方案能够简化工业网络的设计流程。其收发器和32位MCU紧密结合，片内直接提供CANopen协议支持，这是对即插即用系统模式的有益拓展。"

    CAN物理层用以支持1 Mbit/s的高速CAN网络，并提供的静电放电（ESD）保护、改良的电磁兼容性（EMC）和低功耗等特点，可为工业应用带来性能。LPC11C22/C24 CAN物理层完全兼容ISO 11898-2双线平衡信号标准，专门针对传感器应用和地处恶劣环境的工业CAN网络进行了优化。总线引脚具有极高的ESD保护能力，另外还具备多种故障安全功能，如CAN引脚上较高的直流处理能力、发送数据超时功能、欠压检测功能以及过热保护功能等。此外，还提供全集成的低功耗管理功能，而收发器未启动时也可与总线脱离。

    CANopen驱动集成在片内ROM之中，同时提供简单易用的API接口，从而使用户可以基于CANopen标准将LPC11C22/C24快速集成到嵌入式网络应用中去。该标准化CANopen协议层（EN 50325）特别适合如机器、升降机等在内的各类控制环境的嵌入式网络，省去了应用层或面向特定应用的应用层。在片内ROM中嵌入CANopen驱动既有利于降低整体风险和复杂度，还为设计工程师带来了低功耗的优势，而CAN同时为引导加载提供了安全保障。借助安全放心的片上驱动，在CAN总线上利用在线系统编程（ISP）更新Flash可以实现包括在生产过程中对空白器件编程、改变系统参数、现场重新编程在内的多种功能。

    API具有以下功能：

    CAN设置和初始化

    CAN发送和接收信息

    CAN状态

    CANopen对象词典

    CANopen SDO快速通信

    CANopen SDO分段通信函数

    CANopen SDO回调处理程序

    增加代码密度，改善器件性能对于大多数常见微控制器任务，LPC11C22和C24的代码长度比8/16位微控制器要小40-50%.这主要得益于功能强大的ARM? Cortex?-M0 v6-M指令集，它是基于目前32位微控制器专用的16位Thumb指令而开发的。

    LPC11C22和LPC11C24的性能超过45 DMIPS,可为CAN设备节点提供强大的信息和数据处理能力以及功耗优化方案，而以目前8/16位微控制器无法达到这些性能。

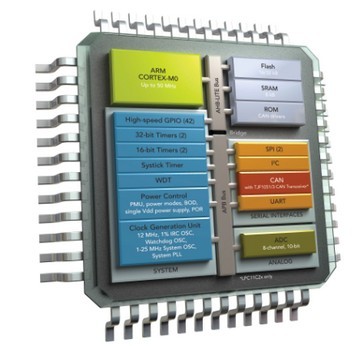

    LPC11C22和LPC11C24的主要特性：

    50 MHz Cortex-M0处理器，配有SWD/调试功能（4个中断点）

    32KB/16KB Flash,8KB SRAM

    32个向量中断；4个优先级；多13个拥有专用中断的GPIO

    CAN 2.0 B C_CAN控制器，配有片内CANopen驱动，并集成收发器

    UART, 2 SPI & I2C （FM+）

    16位和32位计时器各2个，带PWM/匹配/捕捉功能，1个24位系统计时器

    12MHz内部RC振荡器，全温度及电压范围内可达1%

    上电复位（POR）；多级掉电检测（BOD）；10-50 MHz锁相环（PLL）

    具备±1LSB DNL的8通道高10位ADC36个高速5V兼容GPIO引脚，可选择引脚大电流驱动（20 mA）

    高ESD性能：8kV（收发器）/ 6.5kV（微控制器）

    低电磁辐射（EME）和高电磁抗扰度（EMI）CAN收发器



以下是附加的恩智浦半导体公司简介：

    恩智浦半导体（NXP Semiconductors）是前十大半导体公司，创立于2006年，先前由飞利浦于50多年前所创立。

    公司总部位于荷兰Eindhoven,在20多个国家拥有37000名员工（欧洲37%、亚洲37%、大中国区21%、美洲5%），2007年公布的销售额达63亿美元。

    恩智浦提供半导体、系统解决方案和软体，为手机、个人媒体播放器、电视、机顶盒、辨识应用、汽车以及其他广泛的电子设备提供更优质的感官体验。

    2006年11月16日NXP半导体正式宣布将以"恩智浦半导体"为其中文品牌名称，在大中华地区进行相关的市场营销与运营活动。

    除原有的英文品牌名NXP之外， 恩智浦半导体希望借此进一步其新品牌与大中华地区客户的沟通， 进而提升品牌度。

    恩智浦半导体大中华区副总裁兼区域行政官李耳先生表示，"目前，恩智浦约有35%的业务来自于大中华地区，因此，我们特别重视大中华市场的发展及客户经营。我们将以中文名称'恩智浦'传递企业经营的化视野，以及本地化的价值；同时彰显恩智浦对大中华市场长期耕耘的决心。"恩智浦（NXP）自2006年9月1日起，成为半导体市场的独立领导厂商之一。名称中蕴含着 "新的体验"（Next Experience）的意义，禀承英文品牌的精神， 中文名称中的"浦"字，强调恩智浦累积过去在飞利浦53年以来的珍贵经验与丰富资源。

    恩智浦禀承坚实的消费者研究基础、延续可观的研发投资并以产业伙伴为后盾， 透过NXP的产品技术， 让终端产品可以进一步提升消费者的感官体验 – 无论是色彩鲜明的图像， 质地清晰的音乐， 消费者都可以随时随地在家中， 汽车和移动设备之间分享讯息。

    恩智浦的产品技术与解决方案应用于以下五个市场领域：汽车电子、智能识别、家庭娱乐、手机及个人移动通信以及多重市场半导体，进而建立各大市场中的领导地位。

    恩智浦半导体（NXP Semiconductors,由飞利浦成立的独立半导体公司）宣布任命Chris Feige为近距离无线通信 （NFC） 业务总经理，NFC业务隶属于恩智浦智能识别事业部。加入恩智浦前，Feige供职于ST-NXP Wireless（现为ST-Ericsson），全面负责公司的便携式电源解决方案产品线。

    Chris在业务管理方面拥有丰富的经验，曾经成功领导了恩智浦便携式电源解决方案产品线，该产品线后被纳入恩智浦与意法半导体成立的合资公司。在其任上，他确保了手机制造商对多项重要产品设计的采用。

    恩智浦智能识别事业部副总裁兼总经理Christophe Duverne表示："Chris在移动技术市场拥有丰富的领导经验，对他的任命彰显了恩智浦致力于推进NFC广泛应用的承诺。2009年，我们将看到多个NFC大规模部署，这将提高公众对NFC的认知度，从而推动对这一技术的需求。Chris的使命将是继续加强恩智浦在塑造NFC生态圈进程中的领导地位，从而使NFC在未来的数年内实现商业上的巨大成功。"Chris将驻奥地利格瑞科隆 （Gratkorn） ,直接向Christophe Duverne汇报。

关于恩智浦半导体

    关于恩智浦半导体恩智浦是飞利浦在50多年前创建的的半导体公司。公司总部位于欧洲，在超过30个国家拥有30,000名员工，2008年公司营业额达到54亿美元（包括手机及个人移动通信业务）。恩智浦提供半导体、系统解决方案和软件，为电视、机顶盒、智能识别应用、手机、汽车以及其他广泛的电子设备提供更好的感知体验。关于更多恩智浦的新闻，请参观网站www.nxp.com.
