“芯”时代，低功耗来迎接

　　引言

　　科技的发展总是让人应接不暇，在CMOS半导体工艺的不断迈进的脚步下，集成电路跨入了系统芯片（System on Chip，SoC）的设计时代，集成度和时钟频率都得到了极大的提高，这一情景，导致了芯片的功耗的急剧增加。集成电路的设计中，出了考虑面积和时序歪，功耗成为了设计师考虑的又一重要因素。因此，低功耗设计成为学术界和产业界新的关注焦点。低功耗技术概念的引入，给芯片的设计和实现提出了新的挑战。这些挑战包括电压域的划分、EDA工具之间数据的交换和管理等。

　　1 低功耗技术

　　数字CMOS电路的功耗主要有三个、短路功耗和泄漏功耗，分为动态功耗和静态功耗两大类，如式（1）所示。

　　其中，α是开关活动因子，CL是有效电容，VDD是工作电压，fclk是时钟频率，ISC是平均短路电流，Ileak是平均漏电流。目前提出了各种降低功耗的方法，主流的技术有门控时钟、多阈值电压，先进的技术包括多电压、电源关断、多电压和带状态保持功能的电源关断、低电压待机、动态或自适应电压和频率调整、阱偏置等。为了实现这些技术，需要在设计的时候划分电压域，组成不同的工作模式和加入特殊器件，比如电源关断器件、电平转换器件、隔离器件和状态保持器件等。在本文的芯片设计中采用了门控时钟、多电压和电源关断技术。

　　2 设计简介

　　本文的芯片设计如图1所示，有4万个寄存器、20万逻辑门，共分七个电压域，PD TOP（顶层）、PD1、PD2、PD3、PD4、PD5和PD6，其中PD6工作在1.2V，其余的工作在1.8V。在正常工作模式下有三种电压模式，分别为PM1（PD1关断，其余开启）、PM2（PD TOP和PD1开启，其余关断）和PM3（PD TOP开启，其余关断）。电源关断器件和隔离器件的使能信号（ps en和iso en）由处于常开区PD TOP的功耗模式控制器（PMC）产生。

　　3 设计流程

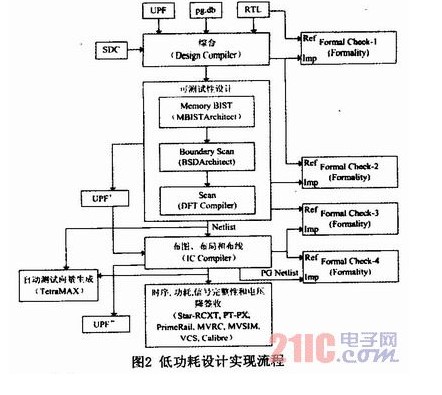

　　如图1所示，每个关断电压域的输出要插入隔离器件，以防止该电压域电源关断后输出的不定态影响别的电压域正常工作，由于PD6的工作电压是1.2V，其余的是1.8V，因此要在PD6的输入和输出插入电平转换器件。这些低功耗的设计意图写入UPF文件，EDA工具根据UPF实现设计者的想法。整个设计实现过程中包括RTL代码的综合、可测试性设计、布局布线、物理验证和网表的等价形式验证，如图2所示。

　　3.1 综合

　　RTL代码的综合使用Design Compiler（DC），输入文件为UPF、带电源信息的库文件（pg.db）、RTL代码和时序约束文件（SDC）。在综合优化的过程中，工具会根据UPF自动地在相应的位置插入电平转换器件和隔离器件，优化完成后，可以用check_mv_desing命令进行正确性检查。DC输出的网表与RTL代码使用Formality进行等价形式验证。

　　3.2 可测试性设计

　　在通过等价形式验证的综合网表中做可测性设计。首先利用MBISTArchitect做静态随机存储器（SRAM）的内在自测试（MBIST）。输入文件包括网表、SRAM的模型，输出带自测试电路的网表。其次利用BSDArchitect完成边界扫描测试，输入文件包括网表和输入／输出接口电路的模型，输出包含边界扫描电路的网表。利用DFTCompiler完成逻辑扫描测试，输入文件为UPF、时序约束文件和网表，利用insert dft命令完成扫描链的连接。由于做内在自测试和边界扫描测试电路时没有用到UPF，因此在扫描链插入后要用check mv desing命令进行检查，电平转换器件和隔离器件如果缺少用insert_mv_cell插入，如果多余用remove_mv_cell命令删除。DFT Compiler输出为网表、新的UPF'、SPF、DEF和时序约束文件。做完可测试性设计的网表和综合的网表进行等价形式验证。

　　3.3 布局布线

　　利用IC Compiler进行布局布线，输入文件有UPF'、时序约束文件、网表，输出文件为网表和时序约束文件。输出网表要完成等价形式验证。完成布局布线后的网表使用MVRIC进行低功耗设计的检查，用Star-RCXT抽取寄生参数，用PrimeTime进行时序和功耗的签收，用MVSIM和VCS完成后仿真。使用Calibre完成物理验证，输出GDSII文件。

　　3.4 自动测试向量的生成

　　完成布局布线后的网表和DFT Compiler输出的SPF文件送入TetraMAX中进行自动测试向量的生成。本文的设计生成2576个向量，故障覆盖率为98%，并用VCS完成了测试向量的后仿真。

　　4 结论

　　本文阐述了低功耗系统芯片的实现流程。利用该流程实现了一个包含4万寄存器、20万等效逻辑门的系统芯片，并流片验证，结果达到预期目标。
