解析计算机labview对示波器的远程控制技术

　　数字示波器是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。数字示波器一般支持多级菜单，能提供给用户多种选择，多种分析功能。还有一些示波器可以提供存储，实现对波形的保存和处理。 目前高端数字示波器主要依靠美国技术，对于300MHz带宽之内的示波器，目前国内品牌的示波器在性能上已经可以和国外品牌抗衡，且具有明显的性价比优势。数字示波器因具有波形触发、存储、显示、测量、波形数据分析处理等独特优点，其使用日益普及。由于数字示波器与模拟示波器之间存在较大的性能差异，如果使用不当，会产生较大的测量误差，从而影响测试任务。

　　随着电子技术的发展，数字示波器凭借数字技术和软件大大扩展了工作能力，早期产品的取样率低、存在较大死区时间、屏幕刷新率低等不足得到较大改善，以前难以观察的调制信号、通讯眼图、视频信号等复合信号越来越容易观察。数字示波器可以对数据进行运算和分析，特别适合于捕获复杂动态信号中产生的全部细节和异常现象，因而在科学研究、工业生产中得到了广泛的应用。为了让示波器工作在合格的状态，对示波器定期、快速、全面的检定，保证其量值溯源，是摆在测试工程师面前的一项紧迫任务。

　　我们知道，现在的数字示波器可以准确捕获各种周期信号、非周期信号，数字示波器已成为科研实验和工程项目中各类信号采集、记录和分析的主要设备之一。由于很多情况下，需要把数字示波器采集到的数据进行数据处理和分析，终完成远程的自动测试和分析的需求。因此对示波器进行远程自动控制，实现对示波器的各项功能的自动操作和对数据的处理已成为很多科研实验和工程项目必需的环节。

　　系统硬件构架

　　图1   系统硬件构架图

　　计算机通过GPIB或 LAN（网口）与示波器建立连接来控制示波器，其系统的硬件构架图见图1。

　　系统软件构架

　　图2    系统软件构架图

　　图2是计算机控制示波器的系统软件构架图，整个软件开发以及软件开发后的运行环境都在Windows操作系统平台上。编写的应用程序通过TekVISA来控制示波器。

　　计算机控制示波器步骤实例（以LAN口控制为例，开发软件：

　　下面针对计算机如何编程控制示波器的步骤进行详细的说明。

　　开发软件的选取

　　市场上的分析和开发软件很多，有VC/VC++、VB/VBA、Matlab、Labview、LabWindow CVI等开发软件，根据个人的爱好和对某个软件的熟悉程度来选用。

　　安装驱动程序

　　是Tektronix 公司开发的VISA 库，可以去泰克的网站上。如果是其他公司的示波器，也可以使用TekVISA 软件。TekVISA 运行后，会自动寻找网络上连接的LAN 和GPIB接口设备，同时显示在提示框中，见图3，根据不同的IP 地址，可以区别不同的仪器设备。

　　图3 TekVISA 自动寻找仪器界面

　　控制接口的选取

　　计算机与示波器建立连接的接口有很多，主要有GPIB、 LAN、 USB等接口。

　　示波器和PC的基本设置（以LAN口为例

　　设置示波器的IP地址，例如

　　设置PC的IP地址，例如

　　关闭示波器和PC的Windows和杀毒软件的防火墙

　　启动TekVISA并进行相关设置

　　.把示波器的通信接口改为LAN，下图

　　图4  示波器的通信接口改为

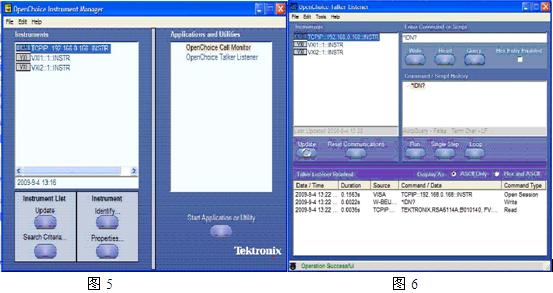

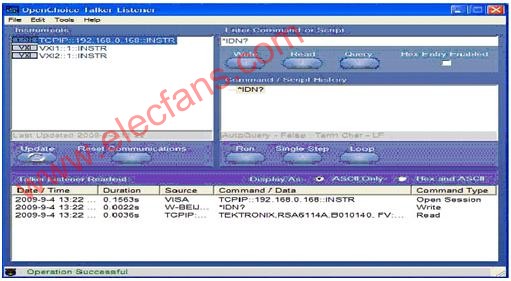

　　打开PC上的TekVISA Instrument Manager，见图5和图6，查看PC和示波器是否建立了连接和是否找到了示波器。

　　启动LABVIEW开始编写控制程序

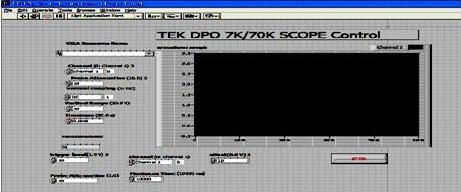

　　启动labview，并打开labview的Front Panel，编写相关的软件操作界面，见图7。

　　图7  labview控制示波器软件操作界面

　　打开labview的Block Diagram编程界面进行编写控制示波器的程序。

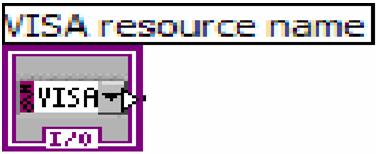

　　创建对象，见图8

　　图8

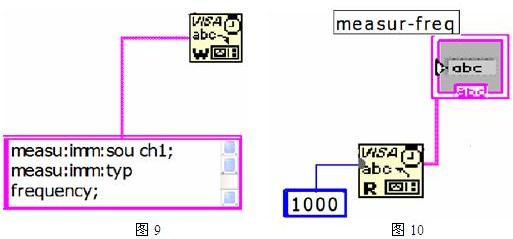

　　设置示波器参数，根据实际测量需求以及后续数据处理的要求，设置示波器采集模式、示波器的通道、垂直分辨率、采样率、触发类型、记录长度等参数，以及相应测量参数。图9是设置示波器自动测量频率，图10自动读取示波器的测量数值。

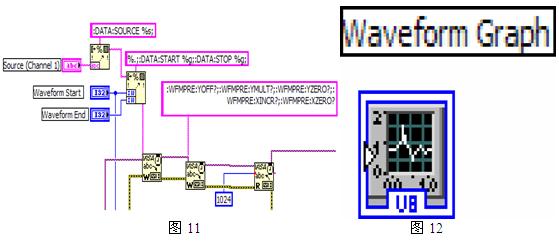

　　示波器满足触发条件后，采集数据，并把采集的数据显示在软件界面上。见图11和图12。

　　这样， 一个完整的labview控制示波器的程序就编写完毕 ，工程师还可以根据自己的应用需求加上数据处理部分 。
